2.3.4. Aufbau der Platine

1

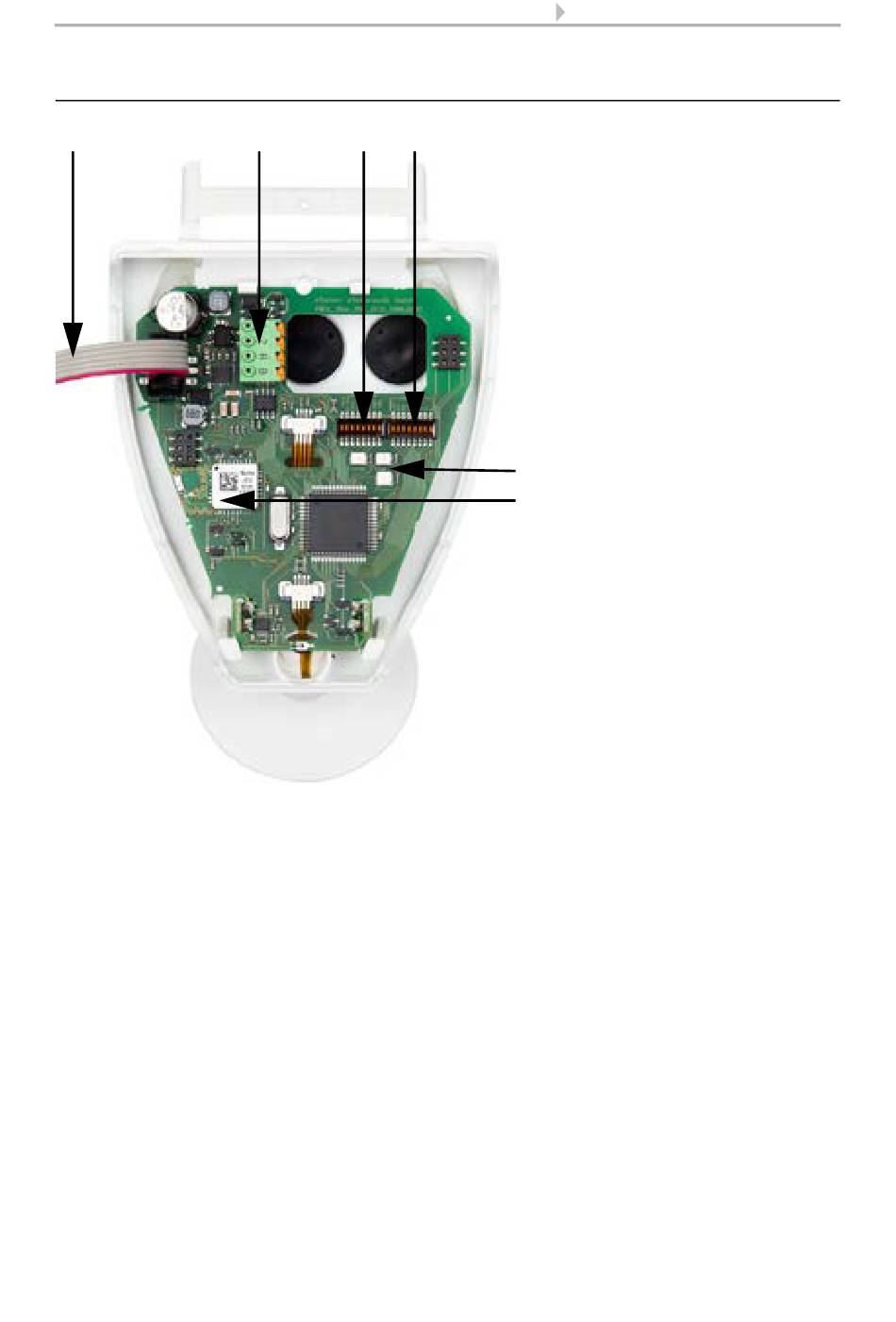

Abb. 12: Übersicht Platine
1) Verbindung zum Gehäusedeckel mit
Regensensor
2) Stecker für Anschluss, geeignet für
Massivleiter bis 0,8 mm²
1: 12...40 V DC (12...28 V AC) | 2: GND
| A: Daten | B: Daten
3) Dipschalter Schnittstellenparameter
(siehe Detailansicht)
Wetterstationen P03/3-Modbus(-GPS) • ab Version 2.0 • Stand: 21.04.2015
2 3 4
Technische Änderungen und Irrtümer vorbehalten.
9 Installation und Inbetriebnahme
5
6
4) Dipschalter für Slaveadresse (siehe
Detailansicht)
5) LEDs „Com", „Error" und „Power"
„Power": Betriebsspannung
„Error": Sensorfehler oder fehler-
hafte Daten
„Com": Buskommunikation
6 GPS-Modul (nur bei P03/3-Modbus-
GPS)
