Anbringen Der Wetterstation - elsner elektronik Suntracer KNX basic Technische Daten Und Installationshinweise

2.2.5. Anbringen der Wetterstation

Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der De-
ckel muss rechts und links mit einem deutlichen „Klick" einrasten.
Zum Abnehmen lässt sich die Wetterstation nach oben gegen den Widerstand der Ras-
ten wieder aus dem Halter herausziehen.
2.3. Hinweise zur Montage und Inbetriebnahme
Öffnen Sie die Wetterstation nicht, wenn Wasser (Regen) eindringen kann: Schon we-
nige Tropfen könnten die Elektronik beschädigen.
Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung der Wet-
terstation oder mit ihr verbundener elektronischer Geräte führen.
Bei der Montage ist darauf zu achten, dass der Temperatursensor (kleine Platine an der
Unterseite des Gehäuses) nicht beschädigt wird. Auch die Kabelverbindung zwischen
Platine und Regensensor darf beim Anschluss nicht abgerissen oder geknickt werden.
Entfernen Sie nach der Montage alle vorhandenen Transportschutz-Aufkleber.
Der Windmesswert und somit auch alle Wind-Schaltausgänge können erst 60 Sekun-
den nach Anlegen der Versorgungsspannung ausgegeben werden.
Nach dem Anlegen der Hilfsspannung befindet sich das Gerät 5 Sekunden lang in der
Initialisierungsphase. In dieser Zeit kann keine Information über den Bus empfangen
werden.
Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten.
10

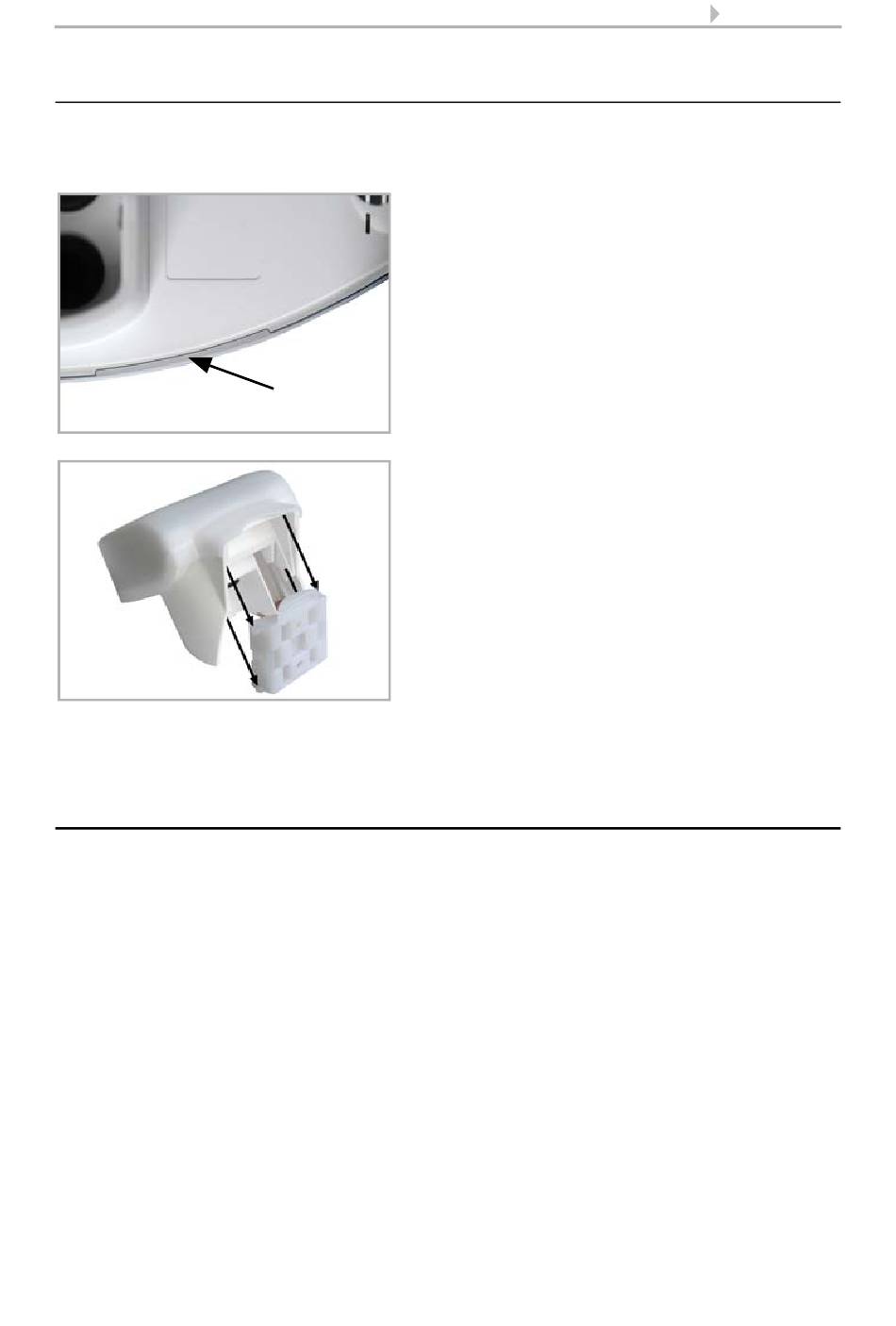

Abb. 12
Prüfen Sie ob Deckel und Unterteil richtig ver-
rastet sind! Die Abbildung zeigt das geschlos-
sene Gehäuse von unten.
Raste
Abb. 13
Schieben Sie das Gehäuse von oben in den
montierten Halter. Die Zapfen des Halters
müssen dabei in den Schienen des Gehäuses
einrasten.
Beschreibung
