2.2.3. Vorbereitung der Wetterstation

Deckel entrasten und
nach oben abnehmen

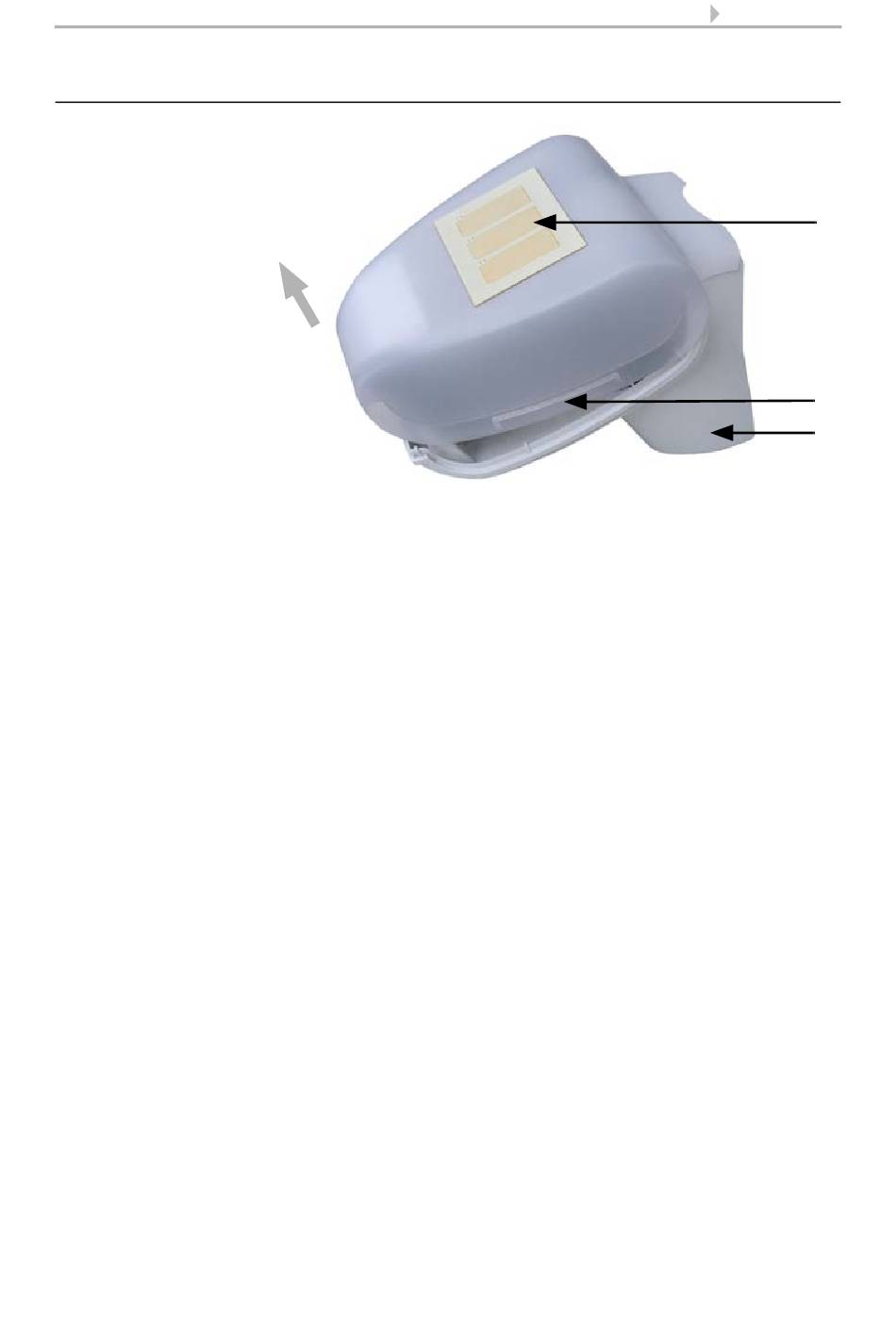

Abb. 9
1 Deckel mit Regensensor
2 Rasten des Deckels
3 Gehäuse-Unterteil
Der Deckel der Wetterstation mit dem Regensensor ist am unteren Rand rechts und
links eingerastet (siehe Abb. 9). Nehmen Sie den Deckel von der Wetterstation ab. Ge-
hen sie sorgfältig vor, um die Kabelverbindung zwischen der Platine im Unterteil und
dem Regensensor im Deckel nicht abzureißen (beim 230 V AC-Modell gelötete Kabel-
verbindung, beim 24 V DC-Modell Kabel mit Stecker).
Führen Sie die Kabel für Spannungsversorgung und Busanschluss durch die Gummi-
dichtungen an der Unterseite der Wetterstation und schließen Spannung L/N und Bus
+/- an die dafür vorgesehenen Klemmen an.
Beim 24V-Gerät muss das Verbindungskabel zwischen Deckel und Platine eingesteckt
sein.
