3. Verschiedene Montagemöglichkeiten

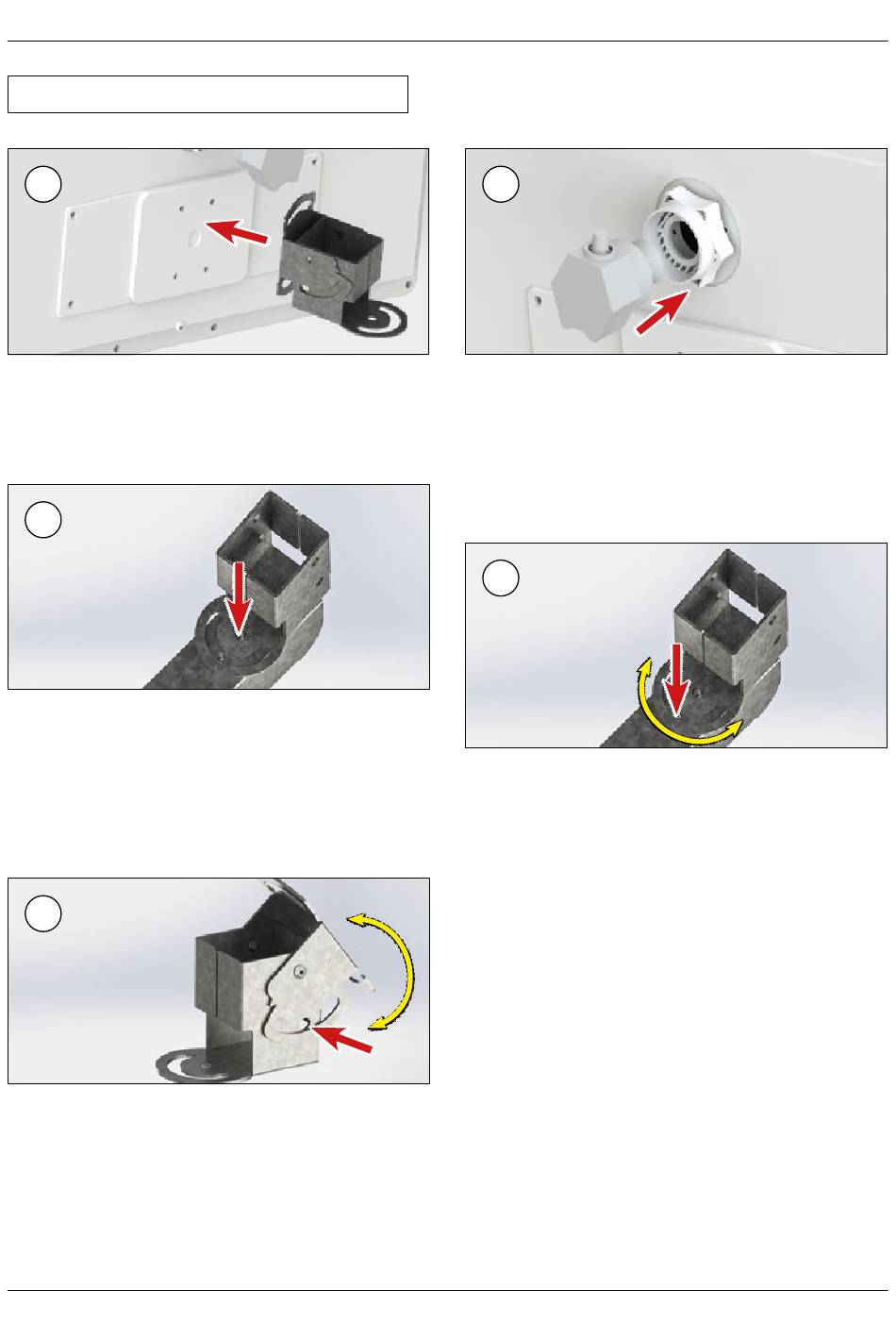

3.1 Grundmontage der Antenne

1
Befestigen Sie die Winkelhalterung auf
der Rückseite der Antenne mit vier Be-
festigungsschrauben M6 x 10.
3
Montieren Sie die Winkelhalterung
auf den Befestigungsarm. Stecken Sie
hierzu eine Befestigungsschraube
M6 x 15 durch die Bohrung und fixieren
Sie diese.
5
Stecken Sie
schraube M6 x 55 durch die Bohrung
der Winkelhalterung und fixieren Sie
diese mit einer Schraubenmutter M6
auf der gegenüberliegenden Seite.
Befestigungs-
eine
2
Schrauben Sie die LNB Fixierungs-
schraube in die LNB-Vorrichtung.
Stecken Sie anschließend das LNB ein
und befestigen Sie diesen mit der LNB
Klemmschraube.
4
Zur Fixierung drehen Sie eine Befes-
tigungsschraube M6 x 15 in das Ge-
winde. Mit dieser Schraube wird auch
der horizontale Winkel (Azimuth) der
Antenne eingestellt.
