Einleitung:
Dies ist eine speziell entwickelte Antenne für analogen und digitalen terrestrischen Fernsehempfang. Es ist die beste Lösung für Home- und digi-
taler portabler TV-Empfang. Die Antenne kann am DVB-T Receiver mit aktiver Stromversorgung über das Koaxialkabel doer mit dem beiliegendem
Netzeil betrieben werden. Komplettes Zubehör für Wand-oder Mastmontage inklusive. Mit dem Anti-UV und wasserdichten Gehäuse kann sie
sowohl im Innen- und Außenbereich verwendet werden.
Technische Daten:
• Frequenzbereich: VHF 87.5 - 230 MHz
UHF 470 - 862 MHz
• Empfangsbereich: UHF / VHF / FM
• Max. Verstärkung: 28 dB
• Ausgangssignal: max. 100 dBµV
• Widerstand:
75 Ohm
• Rauschmaß:
< 3 dB
• Stromversorgung: separates AC/DC Netzteil (DC 12V / 50mA)
oder über DVB-T Receiver (DC 5V / 40mA)
• Anschluss:
F-Stecker

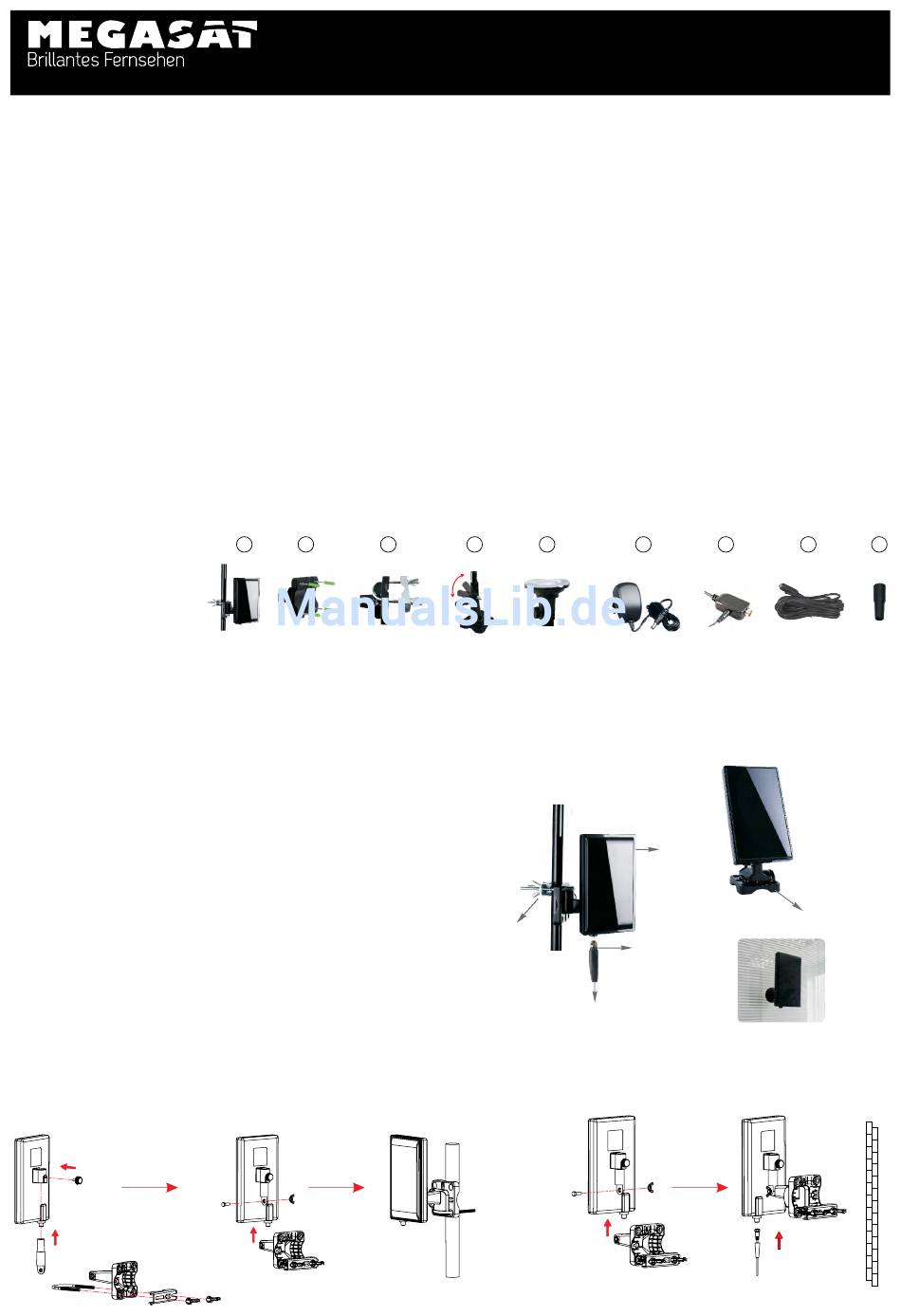

Im Lieferumfang enthalten:
Vor der Installation, überprüfen Sie bitte den Inhalt.
1. Antenne
2. Wandbefestigung
3. Mastbefestigung
4. Standfuß für den Innenbereich
5. Saugfuß
6. AC/DC Netzteil
7. DC Stromverteiler
8. Koaxialkabel
9. Wetterschutz
Produktmerkmale:
• SMD-Schaltungstechnik Design
• Stylisches und kompaktes Design
• Abschirmung für minimale Interferenzen
• Integrierter High-Gain- und rauscharmer Verstärker
Installation:
Hinweis: Für den besten Empfang, überprüfen Sie bitte die folgenden
Schritte.
1. Halten Sie die Antenne entfernt von den Störquellen. Halten Sie
die Antenne weg von Geräten mit großem Stromverbrauch wie z.B.
Klimaanlage, Aufzug, Fön, Mikrowelle, usw.
2. Positionieren Sie die Antenne in der Nähe von einem Fenster, wenn
die Antenne in Innenräumen verwendet wird.
3. Installieren Sie die Antenne so hoch wie möglich, um Störungen und
Unterbrechungen zwischen Sendemast und Empfangsantenne zu
vermeiden.
Befestigung der Antenne:
Hinweis: Die Antenne kann im Außenbereich installiert werde.
Bitte verwenden Sie dazu die Mast- oder Wandhalterung.
(Abb. 1) verwenden Sie die Masthalterung, um die Antenne an einem Mast zu befestigen
(Abb. 2) verwenden Sie die Wandhalterung, um die Antenne an einer Wand zu befestigen
Abb. 1
DVB-T 40 Outdoor Powerantenne
1
2
3
Bedienungsanleitung #1/2
4
5
• Mobile Einsatzmöglichkeiten (Camping, Boot, usw.)
• Anti-UV Beschichtung und Wetterschutz für lange Haltbarkeit
• Speziell kompatibel mit HDTV von verschiedenen digitalen terrestri-
schen Signalen (DVB-T, ISDB-T, DMB-T / H, ATSC) und DAB / FM-Radios.
Mastmontage-
halter
Wetterschutz
Abb. 2
6
7
8
Antennen-
gehäuse
Standfuß für Innenbereich
Koaxialkabel
Befestigung am Fenster
9
