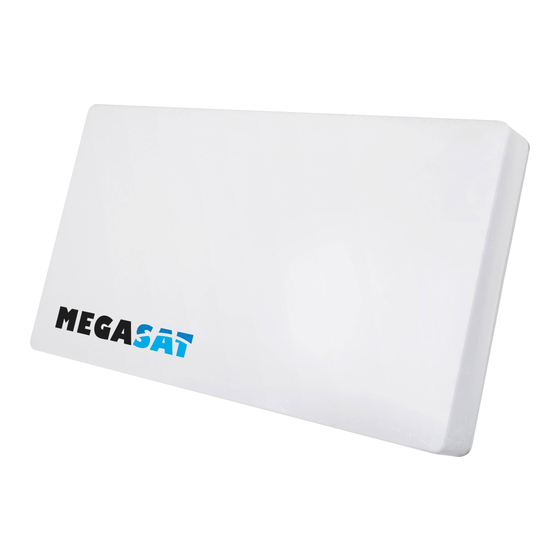

Megasat Profi-Line-Serie Bedienungsanleitung
Flachantenne
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Megasat Profi-Line-Serie
Inhaltszusammenfassung für Megasat Profi-Line-Serie
- Seite 1 Flachantenne Profi-Line Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Bitte lesen Sie vor dem Gebrauch dieses Produkts die Bedienungsanleitung sorg- fältig durch und befolgen sie die Installations-, Montage- und Ausrichtungsanwei- sungen genau! • Jegliches elektrische oder magnetische Feld, das sich in der Nähe der Flachan- tenne befindet, kann zu schlechtem Empfang führen oder sogar dafür verant- wortlich sein, dass das Gerät vollständig das Signal verliert. -
Seite 3: Lieferumfang Und Bezeichnungen
1. Lieferumfang und Bezeichnungen 1. Lieferumfang und Bezeichnungen Bitte prüfen Sie vor der Installation, ob alle Teile vorhanden sind! Teilename Abbildung Menge Wichtig: Es ist nur ein LNB im Lieferumfang enthalten, je nachdem, welche Antenne Sie erworben haben (Single, Twin oder Quad) Fensterhalterung B Teilename Abbildung... -
Seite 4: Wahl Des Standortes
2. Wahl des Standortes 2. Wahl des Standortes Um ein Signal vom Satelliten zu empfangen, muss die Antenne im Freien installiert Achtung: werden. Eine Installation in der Wohnung, bzw. durch die Fensterscheibe ist nicht Häuser, Bäume und andere hohe Objekte können den Empfang mindern oder möglich! das Signal vom Satelliten komplett blockieren. -
Seite 5: Montagemöglichkeiten
3. Montagemöglichkeiten 3. Verschiedene Montagemöglichkeiten Es gibt verschiedene Möglichkeiten, wie Sie die Antenne befestigen können: 3.1 Grundmontage der Antenne 1. Montage an einem Mast Befestigen Sie die Winkelhalterung Montieren Sie die Winkelhalterung auf auf der Rückseite der Antenne mit vier den Befestigungsarm. -
Seite 6: Montage An Einem Mast
3. Montagemöglichkeiten 3. Verschiedene Montagemöglichkeiten 3.2 Montage an einem Mast 3.3 Montage an einer Wand Montieren Sie die Befestigungsplatte Halten Sie die Befestigungsplatte A A an den Befestigungsarm. Stecken an die gewünschte Montagestelle der Sie hierzu die Befestigungsschrau- Wand und zeichnen Sie die Bohrlöcher ben M6 x 55 durch die beiden Bohrun- gen und fixieren Sie diese jeweils mit einer Schraubenmutter M6 auf der... -
Seite 7: Montage An Einem Fenster
3. Montagemöglichkeiten 4. Koaxialkabel vorbereiten und verlegen Achten Sie bei der Montage der F-Stecker, dass diese fachgerecht angebracht wer- 3.4 Montage an einem Fenster den. Sind die F-Stecker nicht richtig montiert, kann es zu Signalverlust oder zu ei- nem Kurzschluss kommen. Der Wetterschutz ist nur für den Außenbereich an der Montieren Sie die Fensterhalterung A Antenne nötig. -
Seite 8: Ausrichten Der Antenne
5. Ausrichten der Antenne 6. Skew Einstellung Richten Sie die Antenne nach Richtung Süden aus, wie in Punkt 2 „Wahl des Stand- Signale in vertikaler (rot) und horizon- ortes“ beschrieben. Zur fachgerechtes Ausrichtung können Sie einen Satfinder, taler (blau) Linie haben einen Versatz bzw. -
Seite 9: Fehlerbehebungen
• Vergewissern Sie sich, dass der Receiver eingeschaltet und eine entsprechende Senderliste für den gewählten Satelliten geladen ist. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen ein- schlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet: Flachantenne D1 Profi-Line (Art-Nr. - Seite 10 Flat antenna Profi-Line user manual Version 1.1 (Juli 2019) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer www.megasat.tv | info@megasat.tv...
