Megasat D1 Profi-Line Bedienungsanleitung

Flachantenne
Vorschau ausblenden Andere Handbücher für D1 Profi-Line:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Flachantenne Profi-Line
Bedienungsanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat D1 Profi-Line

Inhaltszusammenfassung für Megasat D1 Profi-Line

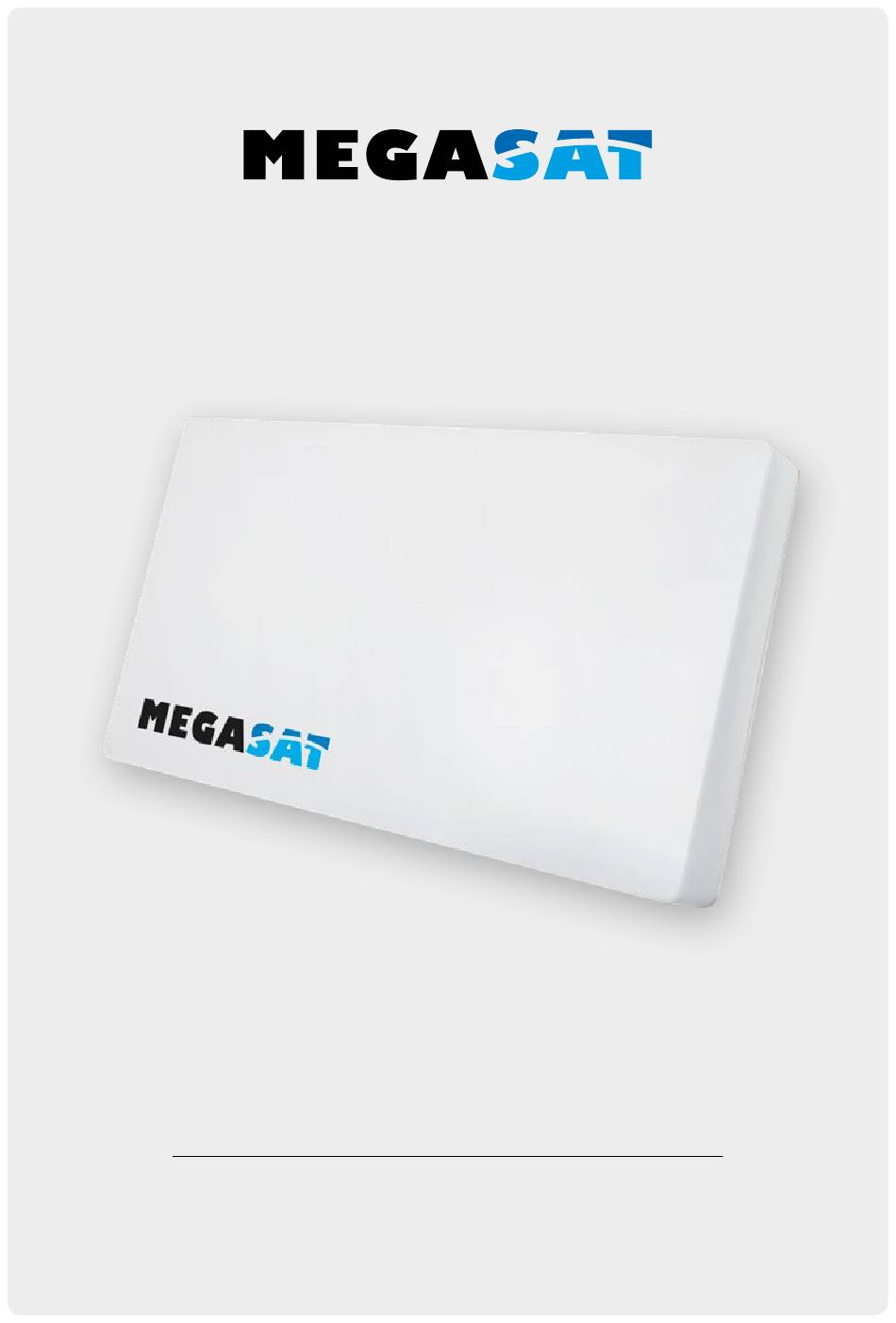

  • Seite 1 Flachantenne Profi-Line Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..............03 1. Lieferumfang und Bezeichnungen .......04 - 05 2. Wahl des Standortes ............06 3. Montagemöglichkeiten .............08 3.1 Grundmontage der Antenne ........09 3.2 Montage an einem Mast ..........10 3.3 Montage an einer Wand ..........11 3.4 Montage an einem Fenster ...........12 4. Koaxialkabel vorbereiten und verlegen ....13 6.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise • Bitte lesen Sie vor dem Gebrauch dieses Produkts die Bedienungsanleitung sorgfältig durch und befolgen sie die Installations-, Montage- und Ausrichtungs- anweisungen genau. • Jegliches elektrische oder magnetische Feld, das sich in der Nähe der Flachan- tenne befindet, kann zu schlechtem Empfang führen oder sogar dafür verant- wortlich sein, dass das Gerät vollständig das Signal verliert.

  • Seite 4: Lieferumfang Und Bezeichnungen

    1. Lieferumfang und Bezeichnungen Bitte prüfen Sie vor der Installation, ob alle Teile vorhanden sind! Wichtig: Es ist nur ein LNB im Lieferumfang enthalten, je nachdem, welche Anten- ne Sie erworben haben (Single, Twin oder Quad) Teilename Abbildung Menge Antenne LNB Klemmschraube LNB Fixierungsschraube Winkelhalterung...
  • Seite 5 1. Lieferumfang und Bezeichnungen Teilename Abbildung Menge Single LNB Twin LNB Quad LNB M6 x 75 Befestigungsschraube M6 x 55 Befestigungsschraube M6 x 10 Befestigungsschraube M6 x 15 Befestigungsschraube M6 Schraubenmutter Schraubenschlüssel Kompass...

  • Seite 6: Wahl Des Standortes

    2. Wahl des Standortes Um ein Signal vom Satelliten zu empfangen, muss die Antenne im Freien installiert werden. Eine Installation in der Wohnung, bzw. durch die Fensterscheibe ist nicht möglich! Vergewissern Sie sich, dass am gewählten Standort die Antenne in Richtung Sü- den zeigt.
  • Seite 7 2. Wahl des Standortes Achtung: Häuser, Bäume und andere hohe Objekte können den Empfang mindern oder das Signal vom Satelliten komplett blockieren. Denken Sie auch daran, dass Bäu- me wachsen und in einiger Zeit den Empfang beeinträchtigen können. Guter Empfang: Schlechter Empfang: Auch Wettereinflüsse können zur Signalminderung führen! Starker Regen, Wind oder Schnee kann dazu führen, dass das Signal geschwächt wird.

  • Seite 8: Montagemöglichkeiten

    3. Montagemöglichkeiten Es gibt verschiedene Möglichkeiten, wie Sie die Antenne befestigen können: 1. Montage an einem Mast 2. Montage an einer Wand 3. Montage an einem Fenster...

  • Seite 9: Grundmontage Der Antenne

    3. Verschiedene Montagemöglichkeiten 3.1 Grundmontage der Antenne Befestigen Sie die Winkelhalterung auf Schrauben Sie die LNB Fixierungs- der Rückseite der Antenne mit vier Be- schraube in die LNB-Vorrichtung. festigungsschrauben M6 x 10. Stecken Sie anschließend das LNB ein und befestigen Sie diesen mit der LNB Klemmschraube.

  • Seite 10: Montage An Einem Mast

    3. Montagemöglichkeiten 3.2 Montage an einem Mast Montieren Sie die Befestigungsplatte A an den Befestigungsarm. Stecken Sie hierzu die Befestigungsschrau- ben M6 x 55 durch die beiden Bohrun- gen und fixieren Sie diese jeweils mit einer Schraubenmutter M6 auf der gegenüberliegenden Seite. Stecken Sie die vier Befestigungs- schrauben M6 x 75 durch die Befes- tigungsplatte A.

  • Seite 11: Montage An Einer Wand

    3. Verschiedene Montagemöglichkeiten 3.3 Montage an einer Wand Halten Sie die Befestigungsplatte A an die gewünschte Montagestelle der Wand und zeichnen Sie die Bohrlöcher Bohren Sie die vier zuvor angezeichn- ten Löcher. Achten Sie darauf, welche Dübel, bzw. Schrauben Sie verwenden. Beispiel: 8 mm Dübel ->...

  • Seite 12: Montage An Einem Fenster

    3. Montagemöglichkeiten 3.4 Montage an einem Fenster Montieren Sie die Fensterhalterung A an den Befestigungsarm. Nutzen Sie hierzu zwei Befestigungsschrauben M6 x 10. Montieren Sie die Fensterhalterung B an den Befestigungsarm. Nutzen Sie hierzu zwei Befestigungsschrauben M6 x 10. Hängen Sie die Antenne mit der Fenster- halterung A in die Falz des Fensters.

  • Seite 13: Koaxialkabel Vorbereiten Und Verlegen

    4. Koaxialkabel vorbereiten und verlegen Achten Sie bei der Montage der F-Stecker, dass diese fachgerecht angebracht wer- den. Sind die F-Stecker nicht richtig montiert, kann es zu Signalverlust oder zu ei- nem Kurzschluss kommen. Der Wetterschutz ist nur für den Außenbereich an der Antenne nötig.

  • Seite 14: Ausrichten Der Antenne

    5. Ausrichten der Antenne Richten Sie die Antenne nach Richtung Süden aus, wie in Punkt 2 „Wahl des Stand- ortes“ beschrieben. Zur fachgerechtes Ausrichtung können Sie einen Satfinder, bzw. ein Messgerät nutzen. Alternativ schalten Sie Ihren Sat-Receiver ein und wechseln in das Menü mit der Anzeige von Signalqualität und -pegel. Satfinder zum Receiver zur Antenne...

  • Seite 15: Skew Einstellung

    6. Skew Einstellung Signale in vertikaler (rot) und horizon- taler (blau) Linie haben einen Versatz von genau 90º zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem Standort ist es mög- lich, dass die Signale nicht genau vertikal und horizontal auf das LNB treffen. Um dieses anzupassen, müssen Sie das LNB in die richtige Lage zu dem ausgesende- ten Signal bringen.

  • Seite 16: Fehlerbehebungen

    7. Fehlerbehebungen Wenn Sie ein schlechtes oder kein Signal empfangen, kann es folgende Gründe haben: • Vergewissern Sie sich, dass sämtliche Kabelverbindungen intakt sind und jede Verbindung ordnungsgemäß festgeschraubt ist. • Überprüfen Sie das Innere jedes F-Steckers auf Schmutz oder einen möglichen Stecker-Gehäuseschluss.

  • Seite 17: Technische Daten

    • Abmessungen: 525 x 290 x 145 mm (mit LNB) • Gewicht: 4.5 kg Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgende Geräte in Über- einstimmung mit den grundlegenden Anforderungen und den übrigen einschlägi- gen Bestimmungen der Richtlinie EMV 2014/30/EU: Flachantenne D1 Profi-Line (Art-Nr.
  • Seite 18 Version 1.0 (Juli 2018) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer www.megasat.tv | info@megasat.tv...
  • Seite 19 Flat antenna Profi-Line user manual...
  • Seite 20 Content Safety instructions ..............03 1. Scope of delivery and designations ......04 - 05 2. Selecting a location .............06 3. Mounting options ..............08 3.1 Basic mounting of the antenna ........09 3.2 Mounting on a mast ............10 3.3 Mounting on a wall ............11 3.4 Mounting on a window ...........12 4.

  • Seite 21: Safety Instructions

    Safety instructions • Please read this manual carefully before using this product and follow carefully the installation, mounting and alignment instructions. • Any electrical or magnetic field near the flat antenna may cause poor reception or even cause the unit to completely lose the signal. •...

  • Seite 22: Scope Of Delivery And Designations

    1. Scope of delivery and designations Please check before installation, if all parts are present! Important: There is only one LNB included, depending on which antenna you purchased (single, twin or quad) Part name Figure Q‘ty Antenna LNB clamping screw LNB fixation screw Angle bracket Mounting Arm...
  • Seite 23 1. Scope of delivery and designations Part name Figure Q‘ty Single LNB Twin LNB Quad LNB M6 x 75 fixing screw M6 x 55 fixing screw M6 x 10 fixing screw M6 x 15 fixing screw M6 nut Wrench Compass...

  • Seite 24: Selecting A Location

    2. Selecting a location To receive a signal from the satellite, the antenna must be installed outdoors. An installation in the apartment, or through the window is not possible! Make sure the antenna is facing south at the selected location. Use a compass for rough orientation.
  • Seite 25 2. Selecting a location Attention: Houses, trees and other tall objects can reduce reception or completely block the signal from the satellite. Also keep in mind that trees can grow and affect recepti- on in some time. Good reception: Bad reception: Also weather influences can lead to the signal reduction! Heavy rain, wind or snow can cause the signal to be weakened.

  • Seite 26: Mounting Options

    3. Mounting options There are several ways you can attach the antenna: 1. Mounting on a mast 2. Mounting on a wall 3. Mounting on a window...

  • Seite 27: Basic Mounting Of The Antenna

    3. Mounting options 3.1 Basic mounting of the antenna Attach the angle bracket to the back of Screw the LNB fixation screw into the the antenna with four M6 x 10 moun- LNB device. Then insert the LNB and ting screws. fasten it with the LNB clamping screw.

  • Seite 28: Mounting On A Mast

    3. Mounting options 3.2 Mounting on a mast Mount the mounting plate A to the mounting arm. To do this, insert the M6 x 55 mounting screws through the two holes and fix them each with an M6 nut on the opposite side. Insert the four mounting screws M6 x 75 through the mounting plate A.

  • Seite 29: Mounting On A Wall

    3. Mounting options 3.3 Mounting on a wall Hold the mounting plate A to the desired mounting position on the wall and mark the drilled holes. Drill the four previously marked holes. Pay attention to which dowels or screws you use.

  • Seite 30: Mounting On A Window

    3. Mounting options 3.4 Mounting on a window Mount the window holder A to the mounting arm. Use two screws M6 x 10 for this purpose. Mount the window holder B to the mounting arm. Use two screws M6 x 10 for this purpose. Hang the antenna with the window holder A in the fold of the window.

  • Seite 31: Prepare And Lay Coaxial Cable

    4. Prepare and lay coaxial cable When installing the F-connectors, make sure that they are installed correctly. Fai- lure to correctly install the F connectors may result in signal loss or short circuit. The weather protection is only necessary for the exterior of the antenna. 15 mm weather proof 8 mm...

  • Seite 32: Align The Antenna

    5. Align the antenna Richten Sie die Antenne nach Richtung Süden aus, wie in Punkt 2 „Wahl des Stand- ortes“ beschrieben. Zur fachgerechtes Ausrichtung können Sie einen Satfinder, bzw. ein Messgerät nutzen. Alternativ schalten Sie Ihren Sat-Receiver ein und wechseln in das Menü mit der Anzeige von Signalqualität und -pegel. Satfinder to receiver to antenna...

  • Seite 33: Skew Setting

    6. Skew setting Signals in the vertical (red) and horizon- tal (blue) line have an offset of exactly 90° to each other. Due to the different position of the satellites, depending on your location, it is possible that the sig- nals do not meet exactly vertically and horizontally on the LNB.

  • Seite 34: Troubleshooting

    7. Troubleshooting If you receive a bad or no signal, it may have the following reasons: • Make sure all cable connections are intact and each connection is properly tigh- tened. • Check the inside of each F connector for dirt or a possible connector shell. •...

  • Seite 35: Specifications

    • Dimensions: 525 x 290 x 145 mm (with LNB) • Weight: 4.5 kg Conformity information Hereby, Megasat Werke GmbH declares that the following equipment complies with the essential requirements and other relevant provisions of Directive EMV 2014/30/EU: Flat antenna D1 Profi-Line (Art-No. 200210) Flat antenna D2 Profi-Line (Art-No.
  • Seite 36 Version 1.0 (Juli 2018) // Technical changes, printing errors and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer www.megasat.tv | info@megasat.tv...
