Bestway 58515 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Bestway Anleitungen
  4. Pumpen
  5. 58515
  6. Bedienungsanleitung

Bestway 58515 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 58515:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

#58515
Hmax 1.5m
Sand Filter
OWNER'S MANUAL
www.bestwaycorp.com
Visit Bestway YouTube channel
S-S-006105/21.0x28.5cm/58515GS / 530gal 德规砂滤器说明书/JS-YF-2017-B-03279-英/封面
corp
S-S-006105

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bestway 58515

Inhaltszusammenfassung für Bestway 58515

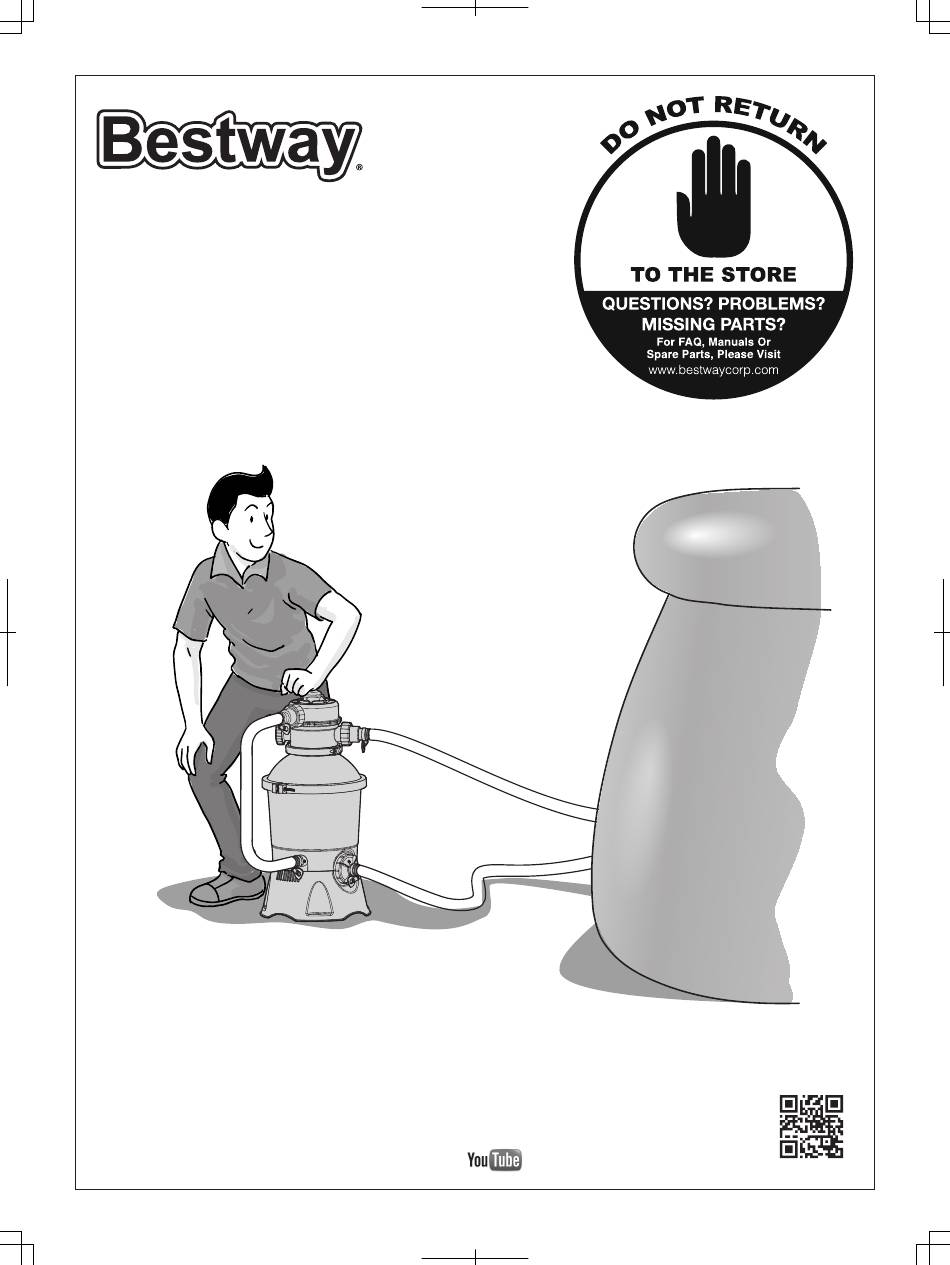

  • Seite 1 #58515 Hmax 1.5m corp Sand Filter OWNER’S MANUAL www.bestwaycorp.com Visit Bestway YouTube channel S-S-006105 S-S-006105/21.0x28.5cm/58515GS / 530gal 德规砂滤器说明书/JS-YF-2017-B-03279-英/封面...

  • Seite 2: Safety Instructions

    • Safekeeping the instruction. For reconstruction the pool set every time, please always refer to the instructions. • If instruction is missed, please contact with Bestway or search it in website: www.bestwaycorp.com • Electric installations should follow national wiring rules. Consult a qualified electrician for any questions.
  • Seite 3 • Please examine and verify all sand filter components are present before use. Notify Bestway at the customer service address listed on this manual for any damaged or missing parts at the time of purchase.

  • Seite 4: Specifications

    SPECIFICATIONS Filter Diameter: 270mm Effective Fiter Area: 0.059m (0.635ft Max. Operating Pressure: 0.42Bar(6PSI) Working sand filter pressure: <0.25Bar(3.5PSI) 703mm 270mm Max. Water Temperature: 35°C Sand: Not included Sand Size: #20 silica sand,0.45-0.85mm Sand Capacity: Approximately 8.5kg 311mm PARTS REFERENCE OVERVIEW Before assembling the sand filter, take a few minutes to become familiar with all the sand filter parts.
  • Seite 5 Assembly (You will need a screwdriver.) 1. Carefully remove all components from the package and check to ensure nothing is damaged. If equipment is damaged,immediately notify the retailer from where the equipment was purchased. Ø8mm 2. The sand filter should be placed on solid, level ground, preferably a concrete slab. Position the sand filter so the Ports and Control Valve are accessible for operation, servicing and winterizing.

  • Seite 6: Operation

    Garden hose (not included) For Drain, Backwash, Rinse function STOP Before switching on, please read the manual carefully. OPERATION CONTROL VALVE OVERVIEW WARNING: To prevent equipment damage and possible injury, always switch off sand filter before changing the Control Valve function.
  • Seite 7 Closed: Filter: This function stops water This function is used to filter flowing between the sand filter and the pool water and should be positioned pool. here 99% of the time. Water is pumped through the sand filter, where it is cleaned and returned to the pool.
  • Seite 8 WARNING: RISK OF ELECTRIC SHOCK. The RCD plug must be tested before each use. WARNING: Do not use the sand filter if this test fails. Please contact your local Bestway Aftersales Service. WARNING: Insert the RCD plug into a residual current device (RCD) having a rated residual operating current not exceeding 30mA.

  • Seite 9: Troubleshooting

    Cleaning the Strainer 1. Switch off the sand filter and set the Control Valve to the Closed function. 2. Replace the Debris Screens with Stopper Plugs to prevent water from escaping. 3. Remove the Strainer Cover by unscrewing it. 4. Take out the Strainer, remove any debris. 5.
  • Seite 10 #58515 Hmax 1.5m corp SANDFILTERANLAGE GEBRAUCHSANLEITUNG www.bestwaycorp.com Besuchen Sie den YouTube-Kanal von Bestway S-S-006105/21.0x28.5cm/58515GS / 530gal 德规砂滤器说明书/JS-YF-2017-B-03279-德/封面...

  • Seite 11: Sicherheitsanweisungen

    • Bewahren Sie diese Anweisungen sorgfältig auf. Beachten Sie bei jedem erneuten Aufbau des Pools diese Anweisungen. • Sollten diese Anweisungen verloren gehen, kontaktieren Sie Bestway oder suchen Sie das Dokument auf unserer Website: www.bestwaycorp.com • Elektrische Installationen sollten die nationalen Anschlussvorschriften beachten. Lassen Sie sich von einem qualifizierten Elektriker in allen Fragen beraten.
  • Seite 12 Witterung und/oder Sonnenaussetzung. • Bitte prüfen Sie alle Komponenten des Sandfilters vor der Benutzung. Bitte wenden Sie sich an den Bestway-Kundendienst unter der im Handbuch angegebene Adresse, falls beim Kauf Teile fehlen oder beschädigt sind. • Defekte Teile müssen unverzüglich ausgetauscht werden. Verwenden Sie ausschließlich vom Hersteller empfohlene und zugelassene Teile.

  • Seite 13: Spezifikationen

    SPEZIFIKATIONEN Filterdurchmesser: 270mm Effektive Filterfläche: 0.059m (0.635ft Max. Betriebsdruck: 0.42Bar (6PSI) Arbeitsdruck des Sandfilters: <0.25Bar (3.5PSI) 703mm 270mm Max. Wassertemperatur: 35°C Sand: Nicht eingeschlossen Sandgröße: #20 Quarzsand, 0,45-0,85mm Fassungsvermögen Sand: Ca. 8.5 kg 311mm ÜBERSICHT BAUTEILE Bitte überprüfen Sie vor der Montage des Sandfilters alle Bauteile und machen Sie sich mit ihnen vertraut. REF.-NR.
  • Seite 14 Montage (Sie benötigen einen Schraubendreher.) 1. Entnehmen Sie vorsichtig alle Komponenten aus der Verpackung und stellen Sie sicher, dass nichts beschädigt ist. Wenden Sie sich umgehend an den Händler, bei dem Sie die Ausrüstung gekauft haben, falls Komponenten beschädigt sind. Ø8mm 2.

  • Seite 15: Betrieb

    Gartenschlauch (nicht enthalten) Zum Ablassen, Rückspülen und für die Spülfunktion. STOPP Lesen Sie vor dem Einschalten das Handbuch aufmerksam durch. BETRIEB ÜBERSICHT STEUERVENTIL WARNUNG: Ziehen Sie zur Vermeidung von Beschädigungen und Verletzungen immer den Stecker des Sandfilters heraus, bevor Sie die Funktion des Steuerventils ändern.
  • Seite 16 Geschlossen: Filtern: Diese Funktion Diese Position wird zum Filtern des Poolwassers verwendet und unterbricht den Wasserfluss zwischen dem Sandfilter und dem Pool. sollte für 99% der zeit eingestellt werden. Das Wasser wird durch den Sandfilter gepumpt und fließt sauber in den Pool zurück.
  • Seite 17 WARNUNG: GEFAHR EINES ELEKTRISCHEN SCHLAGS. Der RCD-Anschluss muss vor jeder Benutzung getestet werden. WARNUNG: Verwenden Sie die Pumpe nicht, wenn dieser Test scheitert. Wenden Sie sich an Ihren lokalen Bestway Kundendienst. WARNUNG: Schließen Sie den RCD-Stecker an eine Fehlerstrom-Schutzeinrichtung an, deren Ansprechdifferenzstrom mehr 30mA nicht übersteigt.

  • Seite 18: Fehlerbehebung

    Reinigen des Siebs 1. Schalten Sie den Sandfilter aus und stellen Sie das Steuerventil auf die Funktion Geschlossen. 2. Ersetzen Sie das Schmutzsieb durch Verschlussstopfen, um einen Was seraustritt zu vermeiden. 3. Entfernen Sie die Siebabdeckung durch Abschrauben. 4. Nehmen Sie das Sieb heraus und entfernen Sie alle Rückstände. 5.
  • Seite 19 #58515 Hmax 1.5m corp ZANDFILTER GEBRUIKSAANWIJZINGEN www.bestwaycorp.com Bezoek het Bestway YouTube-kanaal S-S-006105/21.0x28.5cm/58515GS / 530gal 德规砂滤器说明书/JS-YF-2017-B-03279-荷/封面...

  • Seite 20: Veiligheidsinstructies

    • Goed bewaren van de instructies. Iedere keer wanneer u het zwembad opzet, dient u de instructies te raadplegen • Als u de instructies kwijt bent, neem dan contact op met Bestway of zoek het op, op website: www.bestwaycorp.com • Elektrische installaties moeten de nationale bedradingsregelgevingen volgen. Raadpleeg een gekwalificeerd elektricien indien u vragen hebt.
  • Seite 21 • Controleer voor gebruik of alle onderdelen van het zandfilter aanwezig zijn. Meld beschadigingen of missende onderdelen bij aankoop aan de klantenservice van Bestway (de gegevens staan in deze handleiding). • Alle versleten onderdelen moeten zo snel mogelijk worden vervangen. Gebruik uitsluitend de onderdelen die door de fabrikant zin goedgekeurd.

  • Seite 22: Overzicht Van De Onderdelen

    SPECIFICATIES Diameter van het filter: 270mm Effectief filtergebied: 0.059m (0.635ft Max. bedrijfsdruk: 0.42Bar (6PSI) Zandfilterdruk in bedrijf: <0.25Bar (3.5PSI) 703mm 270mm Max. watertemperatuur: 35°C Zand: Niet inbegrepen Formaat zand: #20 silicazand, 0.45 – 0.85mm Inhoud zand: Ongeveer 8.5 kg 311mm OVERZICHT VAN DE ONDERDELEN Neem een paar minuten de tijd om alle onderdelen te leren kennen voordat u het zandfilter in elkaar zet.
  • Seite 23 Monteren (U hebt een schroevendraaier nodig.) 1. Verwijder alle onderdelen voorzichtig uit de verpakking en controleer of er niets is beschadigd. Als de apparatuur is beschadigd, meld dat dan onmiddellijk aan de verkoper bij wie u de apparatuur hebt gekocht. Ø8mm 2.
  • Seite 24 Tuinslang (niet inbegrepen) Voor de functies afvoeren, terugspoelen, spoelen STOP Lees de handleiding zorgvuldig alvorens in te schakelen. WERKING OVERZICHT VAN DE REGELKLEP WAARSCHUWING: Haal de stekker van de zandfilterpomp altijd uit het stopcontact voordat u de functie van de regelklep verandert om schade aan de apparatuur en verwondingen te voorkomen.
  • Seite 25 Filteren: Gesloten: Deze functie wordt Deze functie zorgt ervoor gebruikt om zwembadwater te filteren; dat er geen water meer stroomt tussen de regelklep moet 99% van de tijd op het zandfilter en het zwembad. deze functie staan. Er wordt water door het zandfilter gepompt.
  • Seite 26 WAARSCHUWING: RISICO VOOR ELEKTRISCHE SCHOKKEN. De RCD-stekker moet vóór elk gebruik getest worden. WAARSCHUWING: Gebruik de pomp niet indien deze test mislukt. Neem contact met uw plaatselijke Bestway Dienst na-verkoop. WAARSCHUWING: Steek de stekker in een aardlekschakelaar met een spanning die de 30mA niet overstijgt.

  • Seite 27: Problemen Oplossen

    De pompkorf reinigen 1. Koppel de zandfilter los en zet de stuurklep in de stand Gesloten. 2. Plaats de afvalschermen met stoppen terug omte voorkomen dat het water wegloopt. 3. Verwijder de afdekking van de pompkorf door die los te schroeven. 4.
  • Seite 28 #58515 Hmax 1.5m corp FILTRE À SABLE MANUEL DE I’UTILISATEUR www.bestwaycorp.com Visitez la chaîne YouTube de Bestway S-S-006105/21.0x28.5cm/58515GS / 530gal 德规砂滤器说明书/JS-YF-2017-B-03279-法/封面...

  • Seite 29: Consignes De Sécurité

    • Conservez les instructions. Pour la reconstruction de la piscine, à tout moment, consultez également les instructions. • Si les instructions sont manquantes, contactez Bestway ou recherchez sur le site web : www.bestwaycorp.com • Les installations électriques doivent suivre les règles nationales de câblage. Consultez un électricien qualifié pour toutes les questions.

  • Seite 30: Mise Au Rebut

    • Contrôlez et vérifiez SVP que tous les composants du filtre à sable sont présents avant l’utilisation. Informez Bestway à l’adresse du service clientèle répertoriée dans ce manuel en cas de dommage ou de pièces manquantes au moment de l'achat.

  • Seite 31: Spécifications

    SPÉCIFICATIONS Diamètre du filtre: 270mm Surface réelle de filtration: 0.059m (0.635ft Pression maximale de fonctionnement: 0.42Bar (6PSI) Pression de fonctionnement du filtre à sable: <0.25Bar (3.5PSI) 703mm 270mm Température maximale de l’eau: 35°C Sable: Non compris Dimensions du sable: #20 sable siliceux, 0,45-0,85mm Capacité...
  • Seite 32 Montage (Vous aurez besoin d’un tournevis.) 1. Enlevez tous les composants de l’emballage et contrôlez que rien ne soit endommagé. Si l’appareil est endommagé, avertissez immédiatement le revendeur chez lequel vous avez acheté l’appareil. Ø8mm 2. Le filtre à sable doit être placé sur un sol solide et à niveau, de préférence une dalle en béton.
  • Seite 33 Tuyau d’arrosage (il n’est pas fourni avec) Pour la fonction de vidange, lavage à contre-courant et rinçage STOP Avant d’allumer, veuillez lire attentivement la notice. FONCTIONNEMENT VUE D’ENSEMBLE DE LA SOUPAPE DE RÉGLAGE AVERTISSEMENT: Pour éviter des dommages à l’appareil et de possibles blessures, débranchez chaque fois la pompe du filtre à...
  • Seite 34 Fermeture: Filtration: Cette fonction arrête le Cette fonction est utilisée pour filtrer l’eau et de la piscine passage de l’eau entre le filtre à sable et la piscine. et la soupape est sur ce réglage 99% des fois. L’eau est pompée à travers le filtre à...
  • Seite 35 AVERTISSEMENT: DANGER D’ÉLECTROCUTION. La prise DDR doit être testée avant chaque usage. ATTENTION: N’utilisez pas la pompe si ce test s’est soldé par un échec. Veuillez contacter le service après-vente Bestway le plus proche. AVERTISSEMENT: Enfilez la prise DDR dans un dispositif différentiel à courant résiduel (DDR) dont le courant différentiel résiduel de fonctionnement ne dépasse pas 30mA.

  • Seite 36: Dépannage

    Distributed in Latin America by/Distribué en Amérique latine par/Distribuido en Latinoamérica por/Distribuído na América Latina por Bestway Central & South America Ltda, Salar Ascotan 1282, Parque Enea, Pudahuel, Santiago, Chile Distributed in Australia & New Zealand by Bestway Australia Pty Ltd, 98-104 Carnarvon Street, Silverwater, NSW 2128, Australia www.bestwaycorp.com Made in China / Fabriqué...
