PMI360DV-F130-3E2-V15
Produktbeschreibung
4.2

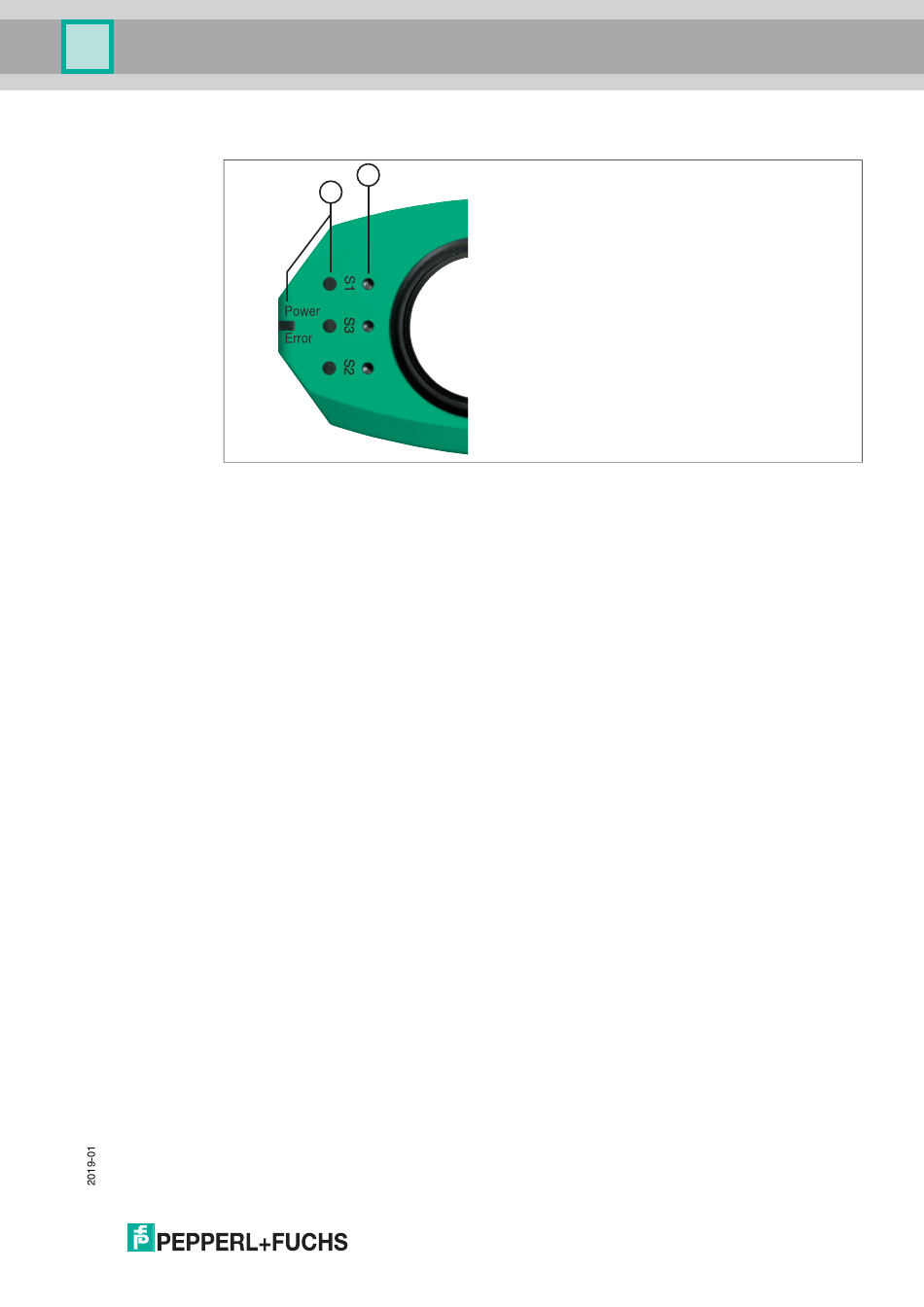

Anzeige- und Bedienelemente
A
Anzeige-LEDs
B
Programmiertasten
Auf der Oberseite des PMI360DV-F130-3E2-V15 befinden sich 4 LEDs und 3
Programmiertasten.
Die mittlere, vordere LED "Power/Error" ist eine 2-farb-LED. Sie leuchtet oder blinkt in
Abhängigkeit vom jeweiligen Betriebszustand des Gerätes in der Farbe grün (Regelfall) oder rot
(Störung). Die LEDs "S1", "S2" und "S3" sind gelb und dienen der Statusanzeige während des
Programmiervorgangs und im normalen Betrieb.
Die Programmiertasten dienen der Programmierung des Winkelmesssystems. Mit den
äußeren Tasten "S1", "S2" und "S3" werden Anfang und Ende der Schaltfenster der drei
unabhängigen Schaltendstufen des Sensors parametriert.
Die LEDs "S1", "S2" und "S3" korrespondieren jeweils mit den Programmiertasten "S1", "S2"
und "S3".
4.3
Zubehör
Es steht Ihnen verschiedenes Zubehör zur Verfügung.
B
A
9
