PMI360DV-F130-3E2-V15
Installation
Verwendung eines eigenen Betätigungselements
Anstelle des vorgesehenen Betätigers BT-F130-A können Sie einen eigenen Betätiger
einsetzen, welcher zentrisch in der Sensoröffnung positioniert sein muss. Bei der Verwendung
eines eigenen Betätigungselements sind die Anforderungen hinsichtlich Material,
Abmessungen und Abstand zur sensitiven Fläche des Sensors zu erfüllen (siehe Tabelle).
Abweichungen davon führen zu einer reduzierten Genauigkeit/Auflösung des Sensors oder gar
zum Verlust der Funktion.

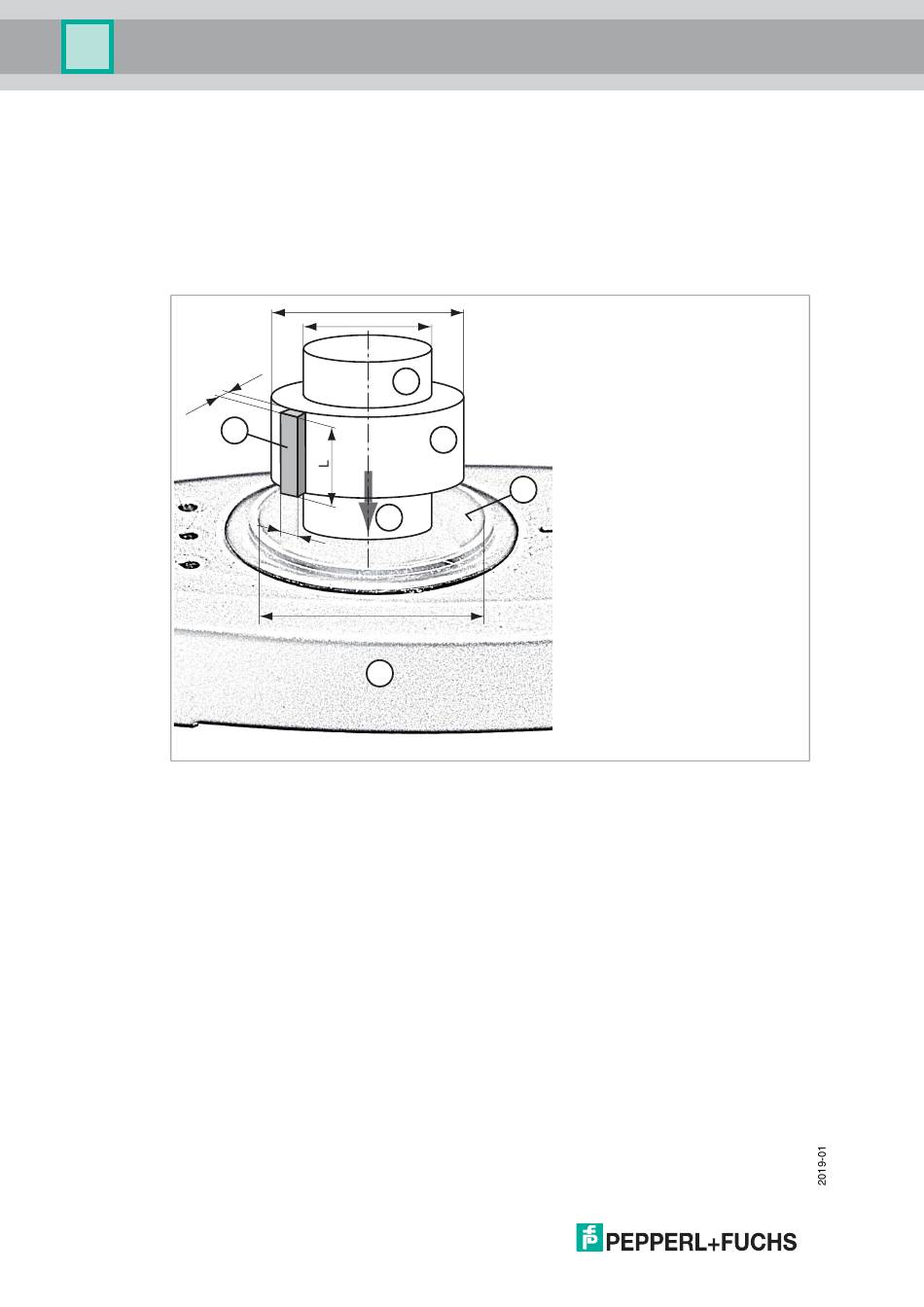

Maße bei Verwendung eines eigenen Betätigungselements
C
A
Antriebswelle
B
Isolierring aus nicht leitendem Material
C
Eigener Betätiger (L ≥23 µµ)
D
Sensitive Fläche des Sensors (schwarze, zylindrische Innenfläche)
E
Sensor
F
Welle so tief einführen, dass die Überschneidung von Betätiger C und sensitiver
Fläche des Sensors D maximal ist.
12
d2
d1
t
A
F
w
d3
E
B
D
