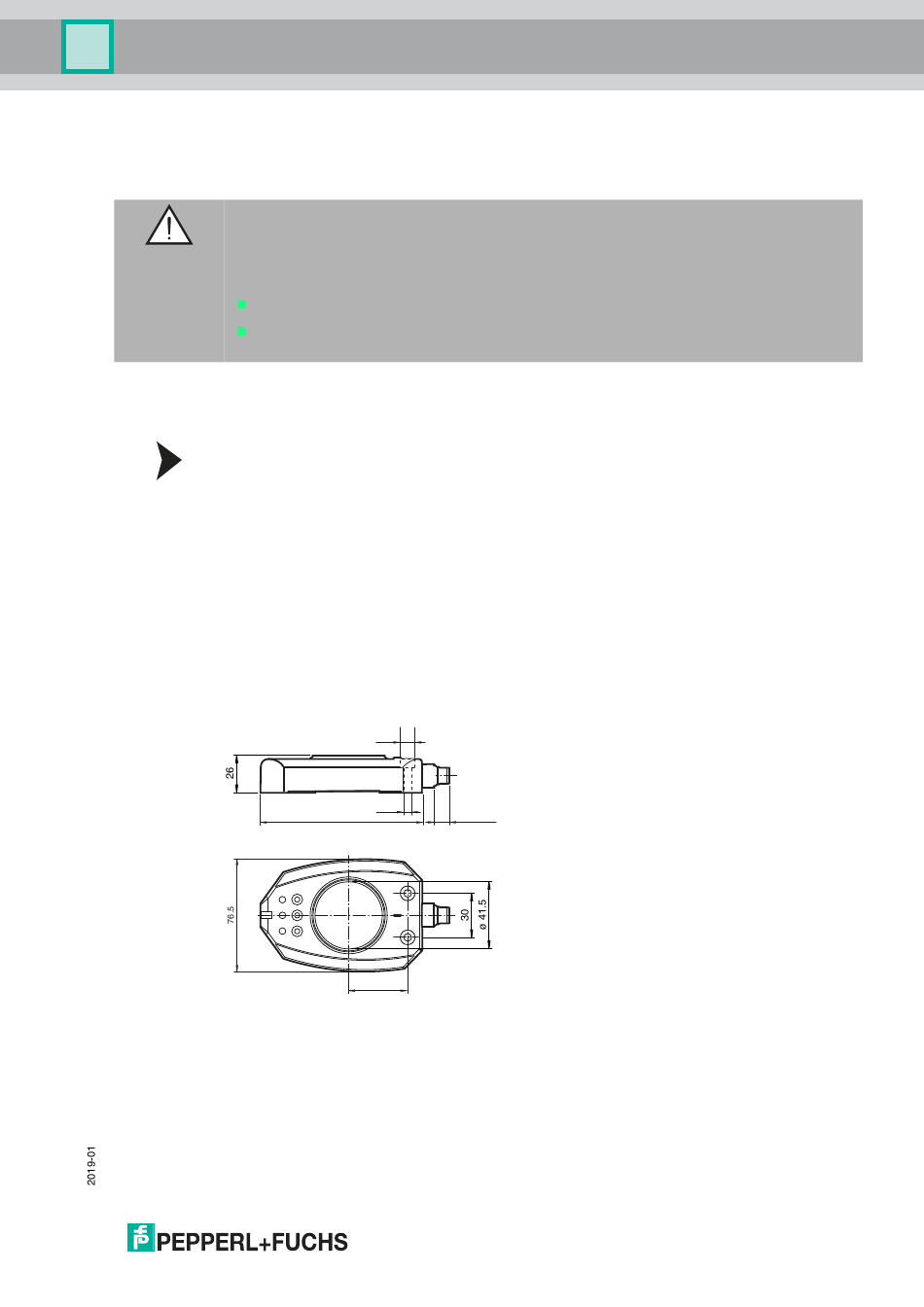

PMI360DV-F130-3E2-V15
Installation
5
Installation
5.1
Sicherheitshinweis
Warnung!
Verletzungsgefahr durch Kurzschluss
Arbeiten unter Spannung können zu Verletzungen führen und können die Funktion und die
elektrische Sicherheit des Gerätes gefährden.
Trennen Sie vor Arbeiten am Gerät immer zuerst die Versorgungsspannung.
Schließen Sie das Gerät erst nach abgeschlossenen Arbeiten an die
Versorgungsspannung an.
5.2
Montage
Bei der Montage des Sensors gehen Sie wie folgt vor:
Montage
1. Platzieren Sie den Sensor auf einem stabilen Befestigungswinkel oder einem anderen, ebe-
nen Untergrund.
2. Richten Sie den Sensor so aus, dass die Drehachse der zu erfassenden Bewegung
zentrisch zur Gehäusebohrung liegt.
3. Befestigen Sie den Sensor unter Verwendung zweier Zylinderkopfschrauben M5
(Gewindelänge ≥ 20 mm).
4. Prüfen Sie den festen, stabilen Sitz des Sensors.
5. Montieren Sie den Betätiger oder ein eigenes Betätigungselement (sofern noch nicht
bereits montiert) auf der Drehachse.
6. Prüfen Sie, dass die geforderten Maße für den Betätiger und der Abstand zwischen
Betätiger und Sensorgehäuse eingehalten werden und der Betätiger während seiner
Drehbewegung nicht am Sensorgehäuse schleifen kann.
Ø10
Ø5.2
10.3 ± 0.3
110
40
11
