PMI360DV-F130-3E2-V15
Produktbeschreibung
4
Produktbeschreibung
4.1
Einsatz und Anwendung

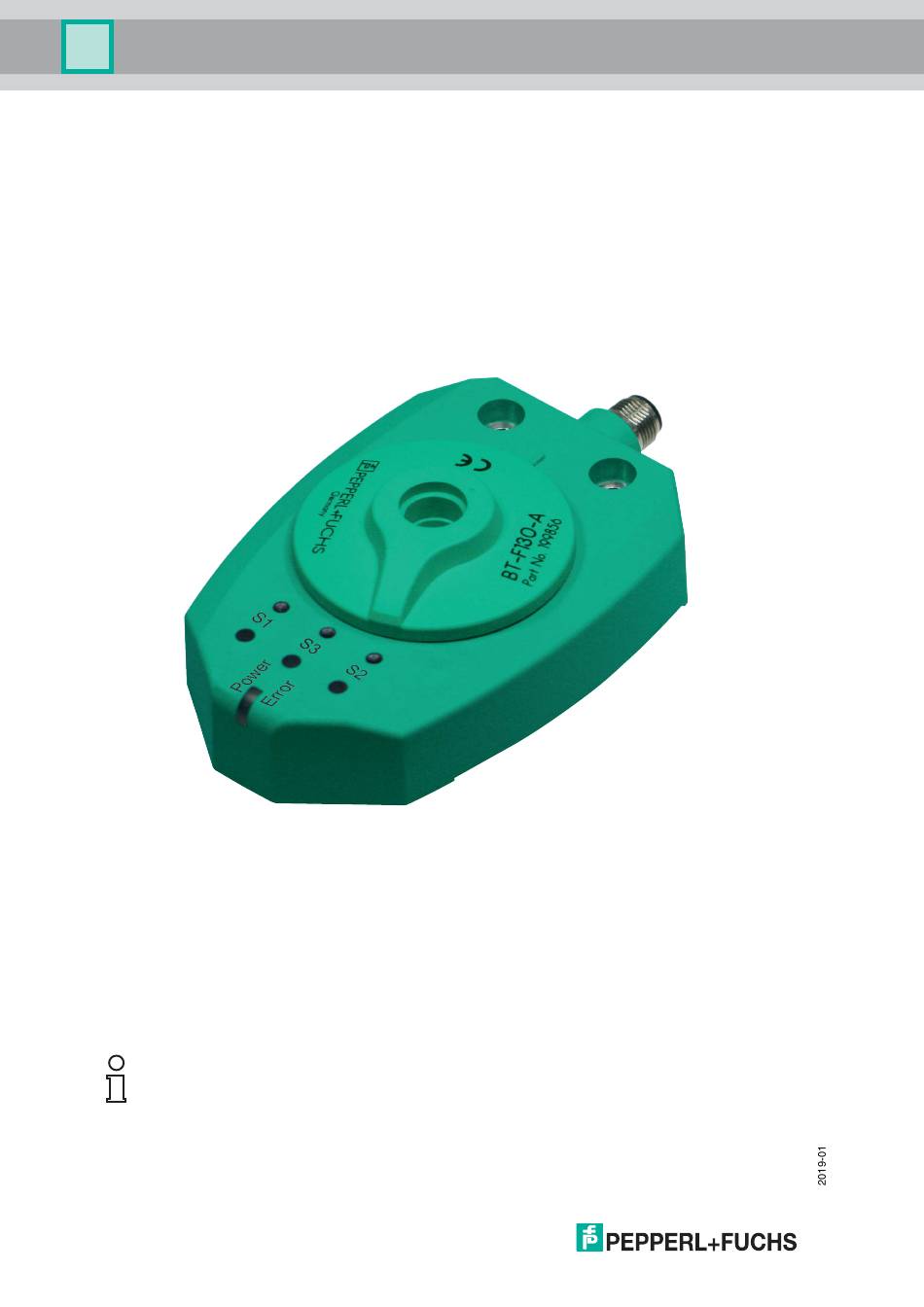

Das induktive Winkelmesssystem PMI360DV-F130-3E2-V15 ist ein Messsystem zur
berührungslosen Erfassung der Winkelstellung von Schwenkantrieben und Ventilen. Durch die
Möglichkeit der benutzerfreundlichen und flexiblen Parametrierung eignet es sich aber auch
zur universellen Erfassung und Rückmeldung von Drehbewegungen um einen fixen Drehpunkt
in allen Bereichen des Maschinen- und Anlagenbaus.
Das PMI360DV-F130-3E2-V15 verfügt über drei unabhängig voneinander programmierbare
Schaltausgänge mittels derer drei wichtige Positionen (z. B. Start-, Stopp- und eine dritte
wichtige Position) dargestellt werden können.
Die Erfassung der Position erfolgt in der Regel durch das Anbringen des Betätigers BT-F130-A
(siehe Kapitel 4.3) am drehbaren Anlagenteil. Dieser Betätiger dreht sich in der zentralen
Bohrung des PMI360DV-F130-3E2-V15 und enthält den für die Positionserfassung
notwendigen Metalleinsatz. Er ist optimal auf die mechanischen Gegebenheiten von Ventilen
oder Schwenkantrieben angepasst.
Hinweis!
Prinzipiell kann auf den Betätiger BT-F130-A verzichtet werden. Dann muss am drehbaren
Anlagenteil ein Bedämpfungselement aus Baustahl, z. B. S235JR+AR (früher St37-2), fixiert
werden. Dieses Bedämpfungselement muss den Anforderungen hinsichtlich Material,
Abmessungen und Abstände zum induktiven Winkelmessystem PMI360DV-F130... genügen.
Siehe Kapitel 5.2
