Abmessungen
20 mA
M12 x 1
LED
S1
S2
LED Power
123
142
Technische Daten
Allgemeine Daten
Schaltelementfunktion
Objektabstand
Messbereich
Linearitätsbereich
Kenndaten
Betriebsspannung
Verpolschutz
Linearitätsfehler
Wiederholgenauigkeit
Auflösung
Temperaturdrift
Leerlaufstrom
Betriebsspannungsanzeige
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com

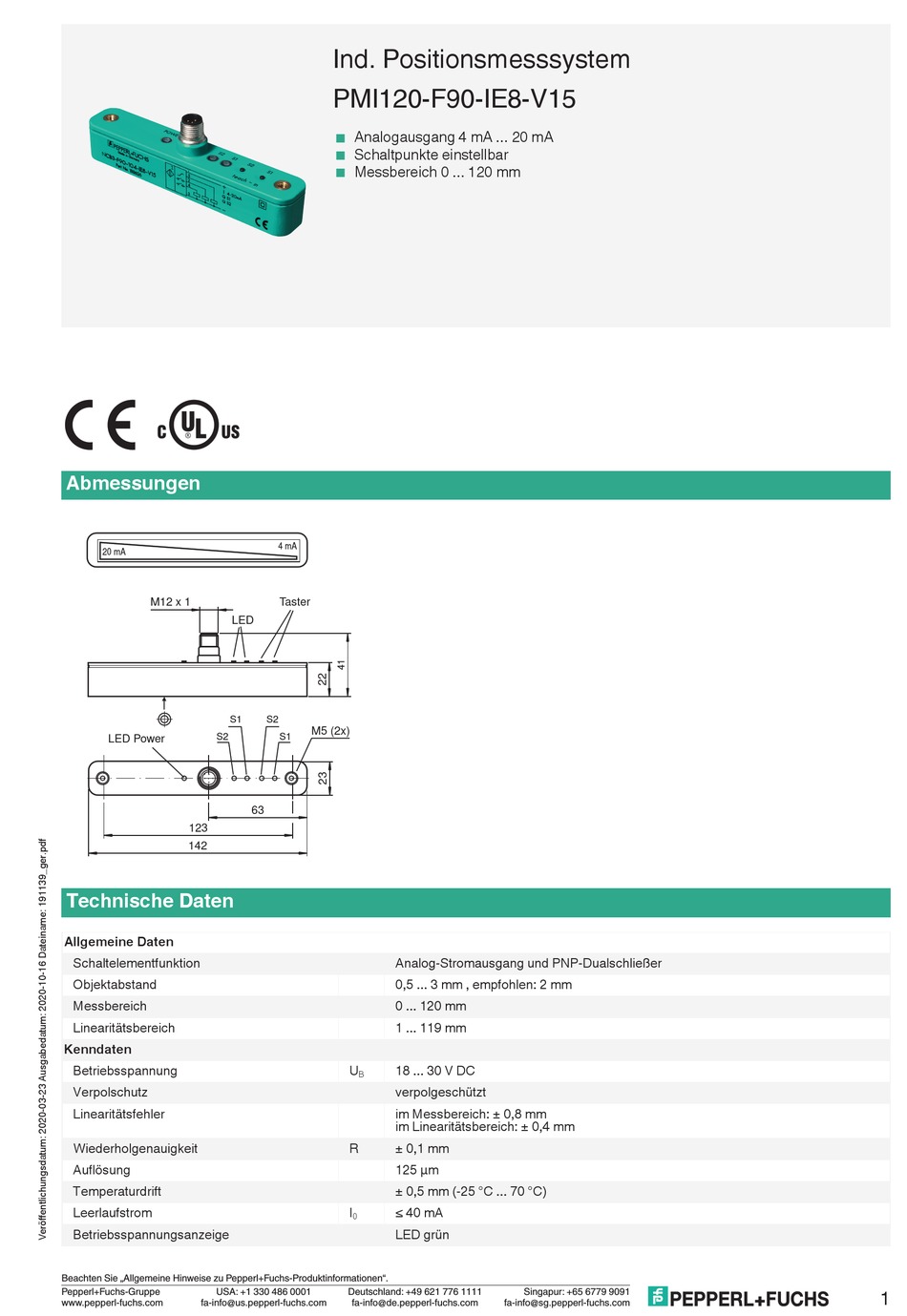

Ind. Positionsmesssystem
PMI120-F90-IE8-V15
<
Analogausgang 4 mA ... 20 mA
<
Schaltpunkte einstellbar
<
Messbereich 0 ... 120 mm
4 mA
Taster
S2
M5 (2x)
S1
63
Analog-Stromausgang und PNP-Dualschließer
0,5 ... 3 mm , empfohlen: 2 mm
0 ... 120 mm
1 ... 119 mm
U
18 ... 30 V DC
B
verpolgeschützt
im Messbereich: ± 0,8 mm
im Linearitätsbereich: ± 0,4 mm
R
± 0,1 mm
125 µm
± 0,5 mm (-25 °C ... 70 °C)
I
≤ 40 mA
0
LED grün
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
1
