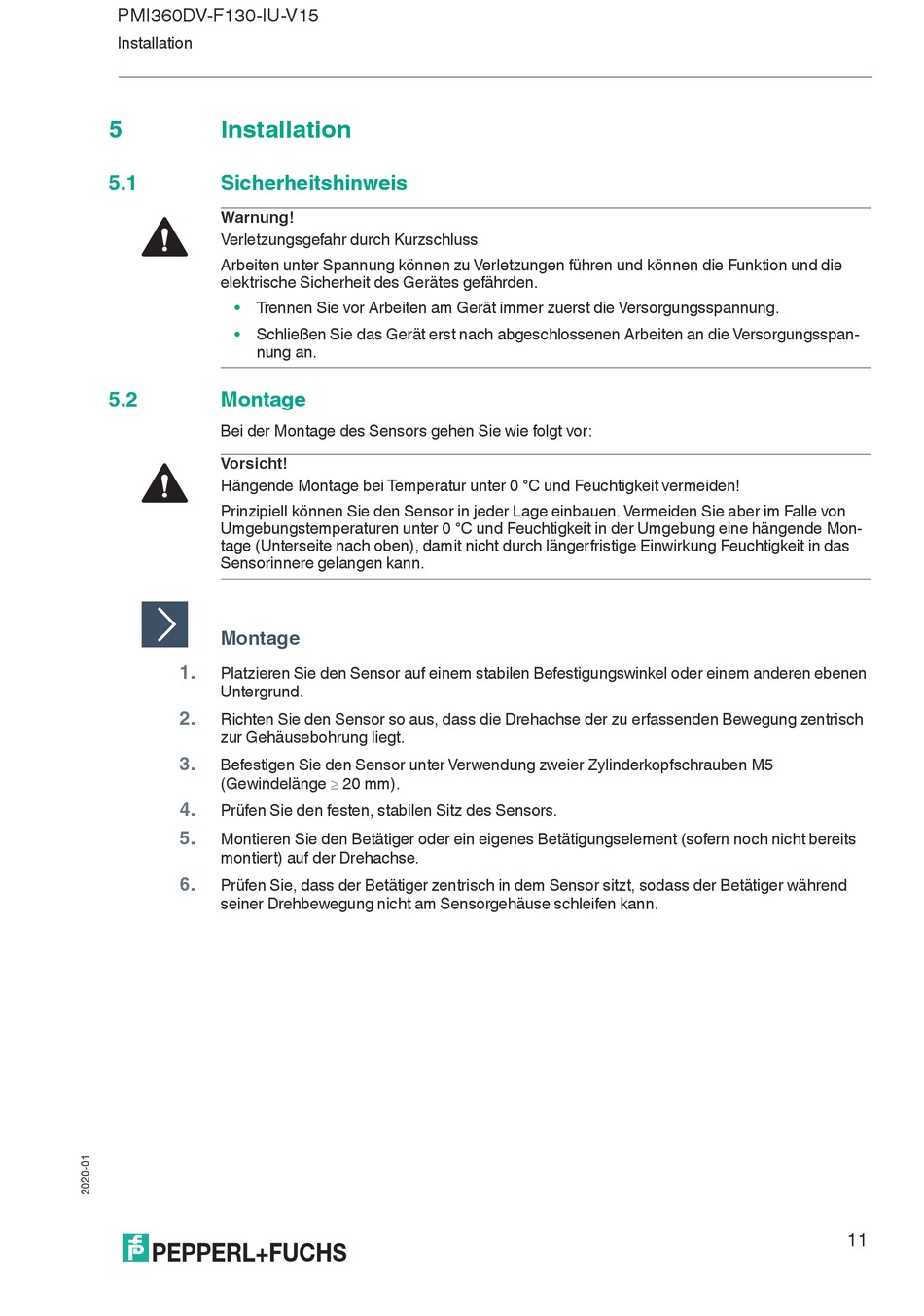

PMI360DV-F130-IU-V15
Installation
5
Installation
5.1
Sicherheitshinweis
Warnung!
Verletzungsgefahr durch Kurzschluss
Arbeiten unter Spannung können zu Verletzungen führen und können die Funktion und die
elektrische Sicherheit des Gerätes gefährden.
•
Trennen Sie vor Arbeiten am Gerät immer zuerst die Versorgungsspannung.
•
Schließen Sie das Gerät erst nach abgeschlossenen Arbeiten an die Versorgungsspan-
nung an.
5.2
Montage
Bei der Montage des Sensors gehen Sie wie folgt vor:
Vorsicht!
Hängende Montage bei Temperatur unter 0 °C und Feuchtigkeit vermeiden!
Prinzipiell können Sie den Sensor in jeder Lage einbauen. Vermeiden Sie aber im Falle von
Umgebungstemperaturen unter 0 °C und Feuchtigkeit in der Umgebung eine hängende Mon-
tage (Unterseite nach oben), damit nicht durch längerfristige Einwirkung Feuchtigkeit in das
Sensorinnere gelangen kann.
Montage
1.
Platzieren Sie den Sensor auf einem stabilen Befestigungswinkel oder einem anderen ebenen
Untergrund.
2.
Richten Sie den Sensor so aus, dass die Drehachse der zu erfassenden Bewegung zentrisch
zur Gehäusebohrung liegt.
3.
Befestigen Sie den Sensor unter Verwendung zweier Zylinderkopfschrauben M5
(Gewindelänge 20 mm).
4.
Prüfen Sie den festen, stabilen Sitz des Sensors.
5.
Montieren Sie den Betätiger oder ein eigenes Betätigungselement (sofern noch nicht bereits
montiert) auf der Drehachse.
6.
Prüfen Sie, dass der Betätiger zentrisch in dem Sensor sitzt, sodass der Betätiger während
seiner Drehbewegung nicht am Sensorgehäuse schleifen kann.
11
