USV 6/4" IG
Am Heizungs- und Wärmepumpenregler das Entlüf-
tungsprogramm starten...
Bedienungsanleitung des Heizungs- und Wärme-
pumpenreglers.
Nach Ablauf des Entlüftungsprogramms Kerbe des
Drehbolzenzs wieder Richtung Heizwasser-Ausgang
stellen und den Motor von oben her wieder auf das
Umschaltventil aufsetzen.
Betrieb und Wartung
Die Ventileinheit ist wartungsfrei.
Bei Unterbrechung der Stromversorgung bleibt der Ven-
tilkegel in seiner jeweiligen Position stehen.
In spannungslosem Zustand kann der Motor nach oben
vom Umschaltventil abgehoben werden. Hierzu den
Knopf auf dem Gehäusedeckel des Motors drücken und
Motor abkuppeln.
1 Druckknopf zum Abkuppeln
des Motors
Der Drehbolzen am Ventilkörper kann dann mit Hilfe
eines Gabelschlüssels manuell betätigt werden.
Technische Daten
Motorgetriebenes 3-Wege-Umschaltventil
Spannungscode
Leistungsaufnahme
Schutzart
Anschluss mit Kabel, 3 Leiter
Laufzeit
Maximaler Differenzdruck
Maximaler Betriebsdruck
Maximale Betriebstemperatur
Umgebungstemperatur
Anschluss
14
1~/N/PE/230V/50Hz
3,5 VA
IP 40
60 Sekunden
10 bar
16 bar
-10° C – 100° C
-10° C – 50° C
DN 40 6/4" AG

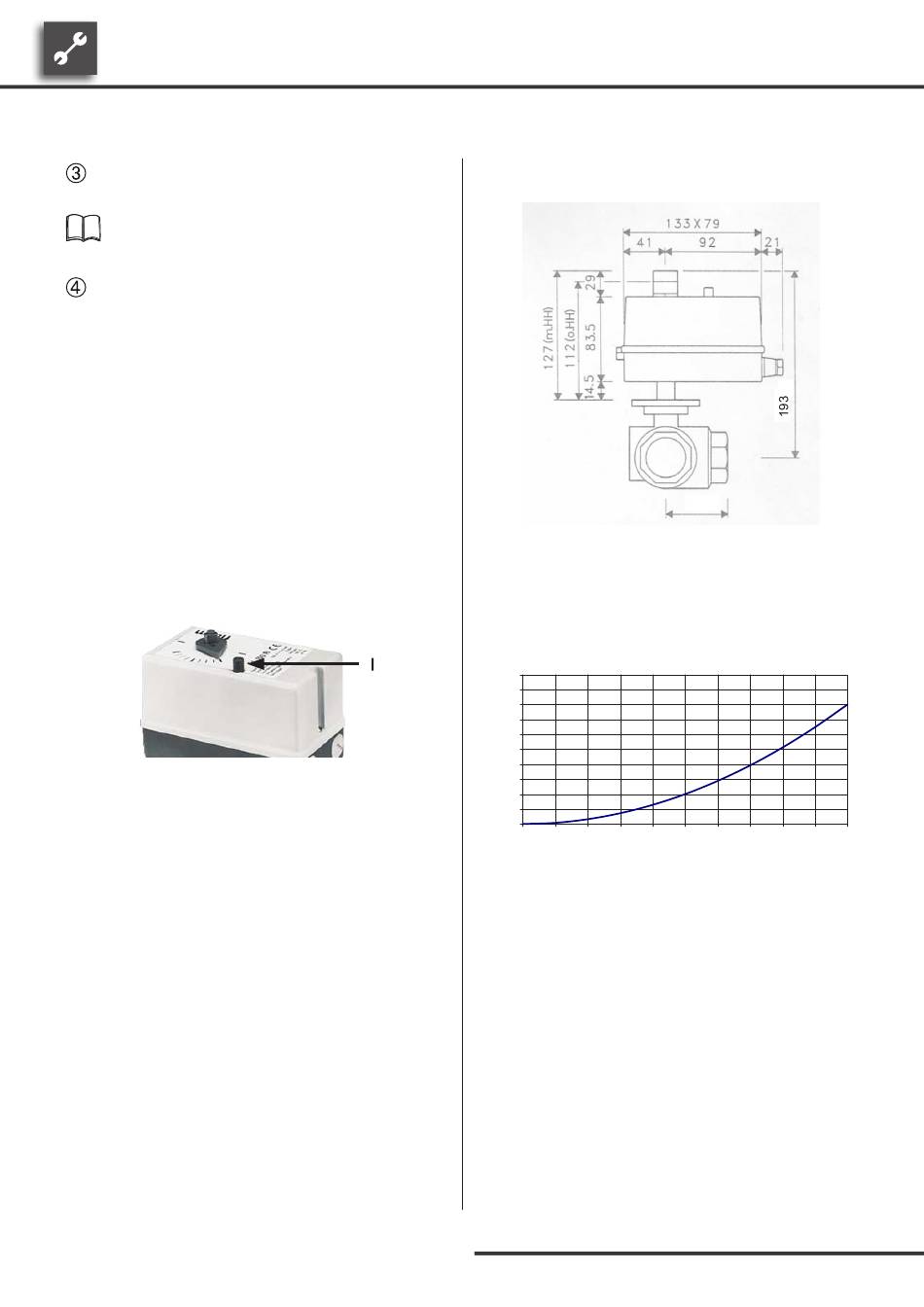

Massbilder
DN 40 – R 1 1/2" IG • Massangaben in mm
Druckverlustkurve USV 6/4"
Druckverlustkurve
∆p
(bar)
0,200
0,180
0,160
0,140
0,120
0,100
0,080
0,060
0,040
0,020
0,000
0
1
2
3
4
Legende:
"
Volumenstrom
∆p
Druckverlust
Technische Änderungen vorbehalten.
80518900aDE – Originalbetriebsanleitung
70
5
6
7
8
9
10
"
(m³/h)
