Montage
Für alle auszuführenden Arbeiten gilt:
HINWEIS
Jeweils die vor Ort geltenden Unfallver-
hütungsvorschriften,
schriften, Verordnungen und Richtlinien
einhalten.
WARNUNG!
Nur qualifiziertes Fachpersonal darf das
Umschaltventil montieren.
Gehen Sie so vor:

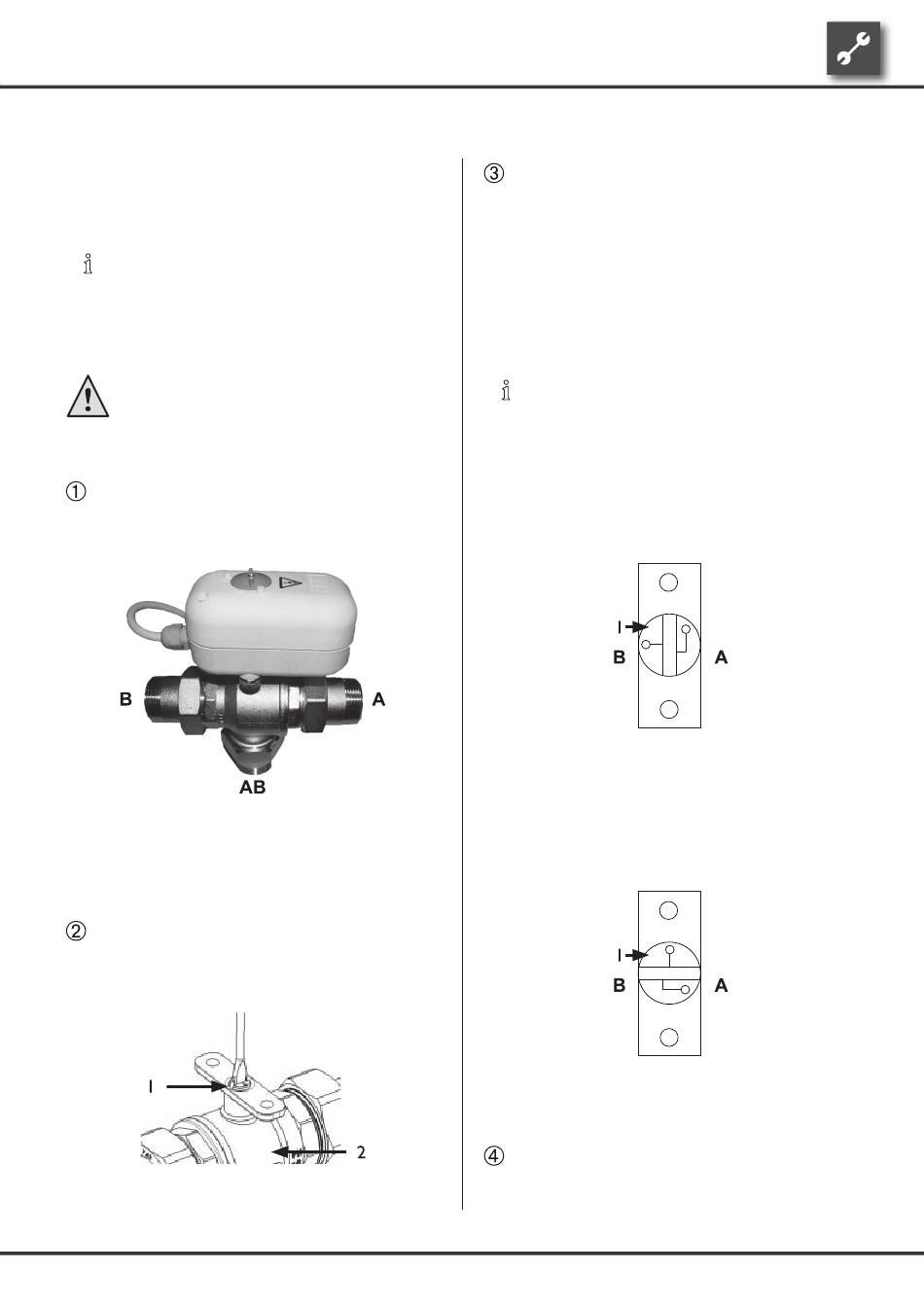

Umschaltventil so anbringen, dass sich später der
Motor über dem Umschaltventil und der Heizwas-
ser-Ausgang (= Ausgang B) auf der Seite des An-
schlusskabels des Motors befindet...
A
Brauchwarmwasser-Ausgang
(Offen bei anliegendem BUP-Signal)
B
Heizwasser-Ausgang
(stromlos offen)
AB Sammelleitung oder Zuleitung
Prüfen, ob Umschaltventil vollständig geöffnet ist.
Gegebenenfalls Umschaltventil an der Einstell-
schraube mit Hilfe eines Schraubenziehers vollstän-
dig öffnen...
1 Stellschraube
2 Ventilkörper
Technische Änderungen vorbehalten.
80518900aDE – Originalbetriebsanleitung
gesetzlichen
Vor-
Umschaltventil 5/4" AG
Motor vorsichtig von oben auf das Umschaltventil
aufstecken...
Motor darf nur montiert werden, wenn das Um-
schaltventil vollständig geöffnet ist und die Stell-
schraube am Ventilkörper in der Stellung „Brauch-
warmwasser" steht.
Motor darf keinesfalls hängend montiert werden.
Motor muss immer ü b e r dem Umschaltventil mon-
tiert werden.
HINWEIS
Bevor der Motor montiert wird, kann er
an seiner Unterseite an der Stellschraube
mit Hilfe eines Schraubenziehers manuell
justiert werden.
Ventilstellung für Heizung:
1 Stellschraube am Ventilkörper
A Brauchwarmwasser-Ausgang
B Heizwasser-Ausgang
Ventilstellung für Brauchwarmwasser,
für manuelle Brauchwarmwasserentlüftung sowie
für Motormontage:
1 Stellschraube am Ventilkörper
A Brauchwarmwasser-Ausgang
B Heizwasser-Ausgang
Elektrische Anschlussarbeiten vornehmen.
