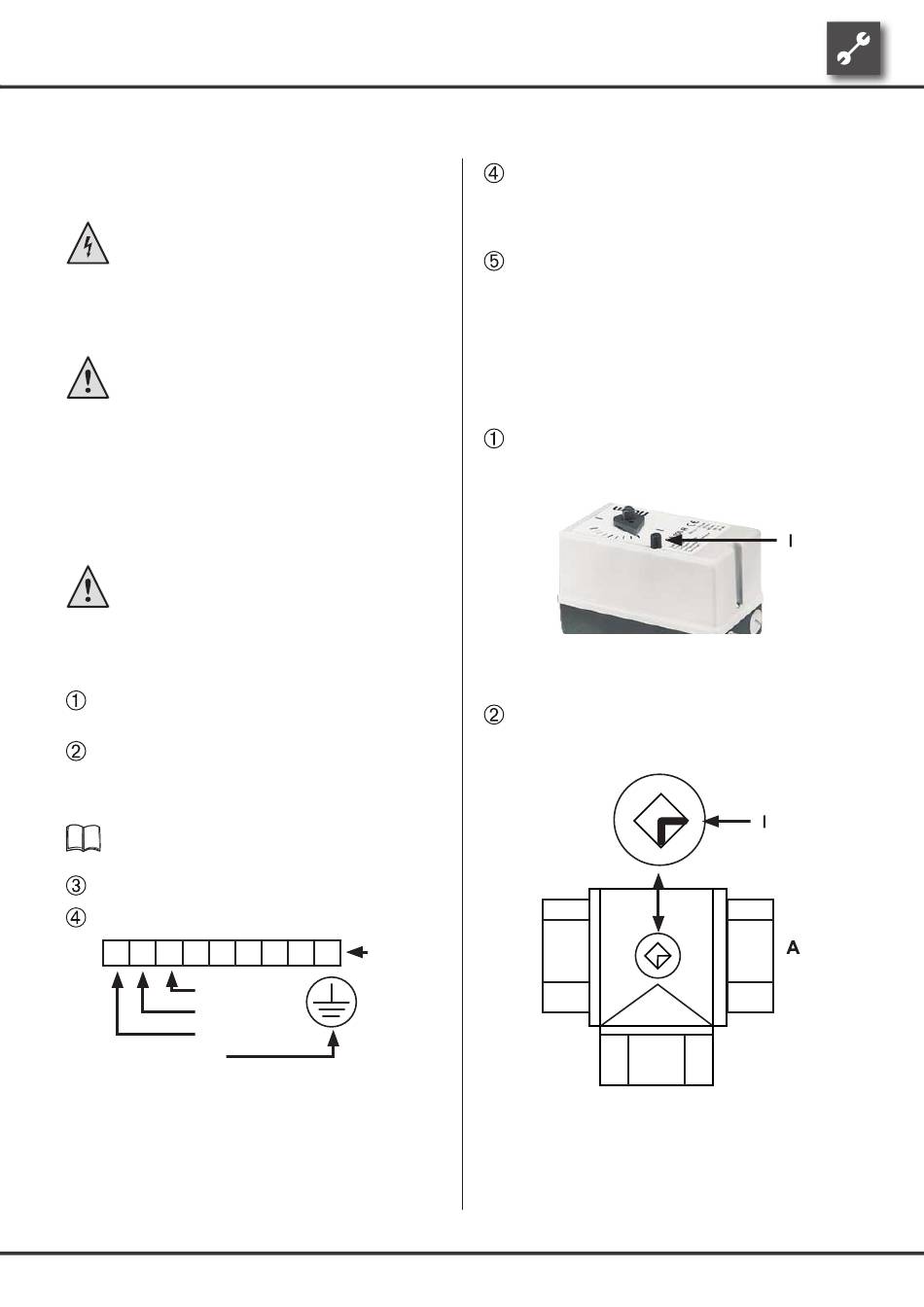

Elektrische Anschlussarbeiten
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind aus-
schliesslich qualifiziertem Elektrofachper-
sonal vorbehalten.
GEFAHR!
Bei der Installation und Ausführung von
elektrischen Arbeiten die einschlägigen
EN-, VDE- und/oder vor Ort geltenden Si-
cherheitsvorschriften beachten.
Technische Anschlussbedingungen des zu-
ständigen
Energieversorgungsunterneh-
mens beachten, falls von diesem gefor-
dert!
GEFAHR!
Elektrische Anschlussarbeiten nur gemäss
den Vorgaben des Klemmenplans vorneh-
men.
Gehen Sie so vor:
Wärmepumpe und Heizungs- und Wärmepumpen-
regler (Wandregler) spannungsfrei schalten...
Gegebenenfalls Fassade der Wärmepumpe entfer-
nen und anschliessend elektrischen Schaltkasten der
Wärmepumpe öffnen oder Gehäuse des Heizungs-
und Wärmepumpenreglers (Wandregler) öffnen...
Bedienungsanleitung Ihrer Wärmepumpe.
Gehäuse des Motors am Umschaltventil öffnen...
Elektrische Anschlussarbeiten vornehmen...
1 2 3 4 5 6 7 8 9
N
BUP
L
PE
K
=
Klemmenleiste im Motor
des Umschaltventils
N
=
Null-Leiter
BUP =
von BUP-Klemme des Heizungs-
und Wärmepumpenreglers
L
=
230V-Leiter (von Wärmepumpen-
Steuerung)
PE
=
Erdung
Technische Änderungen vorbehalten.
80518900aDE – Originalbetriebsanleitung
Elektrischen Schaltkasten schliessen und Fassade
der Wärmepumpe wieder anbringen oder Gehäuse
des Heizungs- und Wärmepumpenreglers (Wand-
regler) schliessen...
Wärmepumpe und Heizungs- und Wärmepumpen-
regler (Wandregler) wieder unter Spannung setzen.
Entlüften
Gehen Sie so vor:
Motor nach oben vom Umschaltventil abheben.
Hierzu den Knopf auf dem Gehäusedeckel des Mo-
tors drücken und Motor abkuppeln...
Drehbolzen am Ventilkörper mit Hilfe eines Gabel-
schlüssels in die Stellung für manuelle Brauchwarm-
wasserentlüftung bringen...
K
USV 6/4" IG
1 Druckknopf zum Abkuppeln
des Motors
1 Kerbe des Drehbolzens an der
Oberseite des Umschaltventils
A Brauchwarmwasser-Ausgang
13
