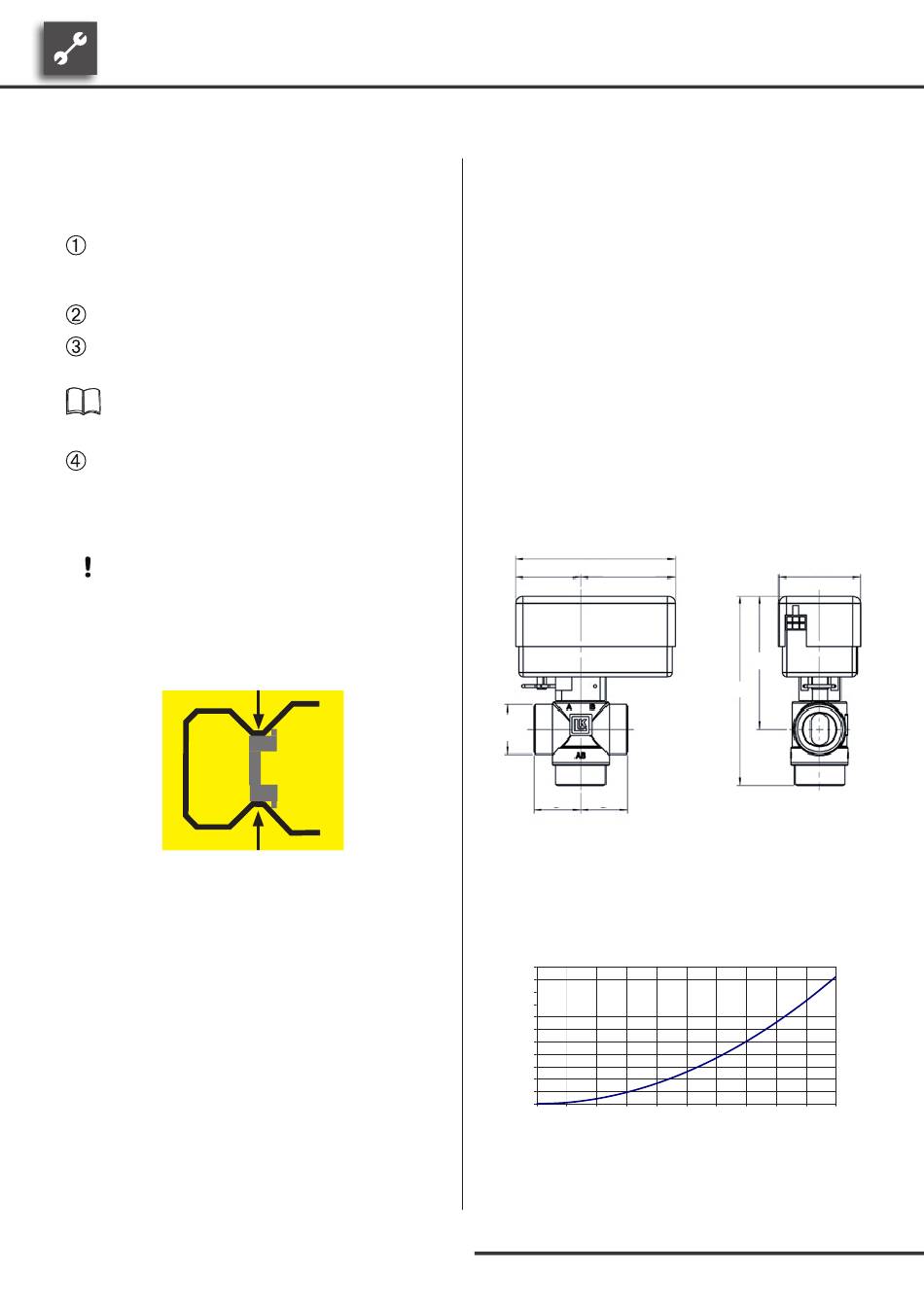

USV 1" AG
Entlüften
Gehen Sie so vor:
Bügelstift an der Unterseite des Motors abziehen
und Motor nach oben vom Umschaltventil abhe-
ben...
Spindel am Umschaltventil um etwa 30° drehen...
Am Heizungs- und Wärmepumpenregler das Entlüf-
tungsprogramm starten...
Bedienungsanleitung des Heizungs- und Wärme-
pumpenreglers.
Nach Ablauf des Entlüftungsprogramms die Spindel
am Umschaltventil in Ausgangsposition zurückdre-
hen, den Motor von oben her wieder auf das Um-
schaltventil aufsetzen und mittels Bügelstift fixieren.
VORSICHT.
Bügelstift keinesfalls hinter die Nase drü-
cken.
Für richtigen Halt muss der Bügelstift mit
beiden Zacken auf der Nase liegen:
Betrieb und Wartung
Die Ventileinheit ist wartungsfrei.
Bei Unterbrechung der Stromversorgung bleibt der Ven-
tilkegel in seiner jeweiligen Position stehen.
In spannungslosem Zustand kann der Ventilkegel manuell
in Mittelposition gebracht werden (Dies ist vorteilhaft
für den Wasserfluss zwischen dem Wärmekreislauf und
dem Kreislauf für die Wasserentnahme).
8
Technische Daten
Motorgetriebenes 3-Wege-Umschaltventil
Spannungscode
Leistungsaufnahme
Schutzart
Anschluss mit Kabel, 3 Leiter; Kabellänge etwa 3 m
Laufzeit
Maximaler Differenzdruck
Maximaler Betriebsdruck
Maximale Betriebstemperatur
Umgebungstemperatur
Anschluss
Massbilder
106
43
63
DN 25
1" AG
31
31
DN 25 • Massangaben in mm
Druckverlustkurve USV 1"
Druckverlustkurve
∆p
(bar)
2,200
2,000
1,800
1,600
1,400
1,200
1,000
0,800
0,600
0,400
0,200
0,000
0
1
2
3
4
Legende:
"
Volumenstrom
∆p
Druckverlust
Technische Änderungen vorbehalten.
80518900aDE – Originalbetriebsanleitung
1~/N/PE/230V/50Hz
5 VA
IP 40
etwa 8 Sekunden
1 bar
10 bar
5° C – 95° C
1° C – 60° C
DN 25 1" AG
54
88
125
5
6
7
8
9
10
"
(m³/h)
