Umschaltventil 1" AG
Montage
Für alle auszuführenden Arbeiten gilt:
HINWEIS
Jeweils die vor Ort geltenden Unfallver-
hütungsvorschriften,
schriften, Verordnungen und Richtlinien
einhalten.
WARNUNG!
Nur qualifiziertes Fachpersonal darf das
Umschaltventil montieren.
Gehen Sie so vor:

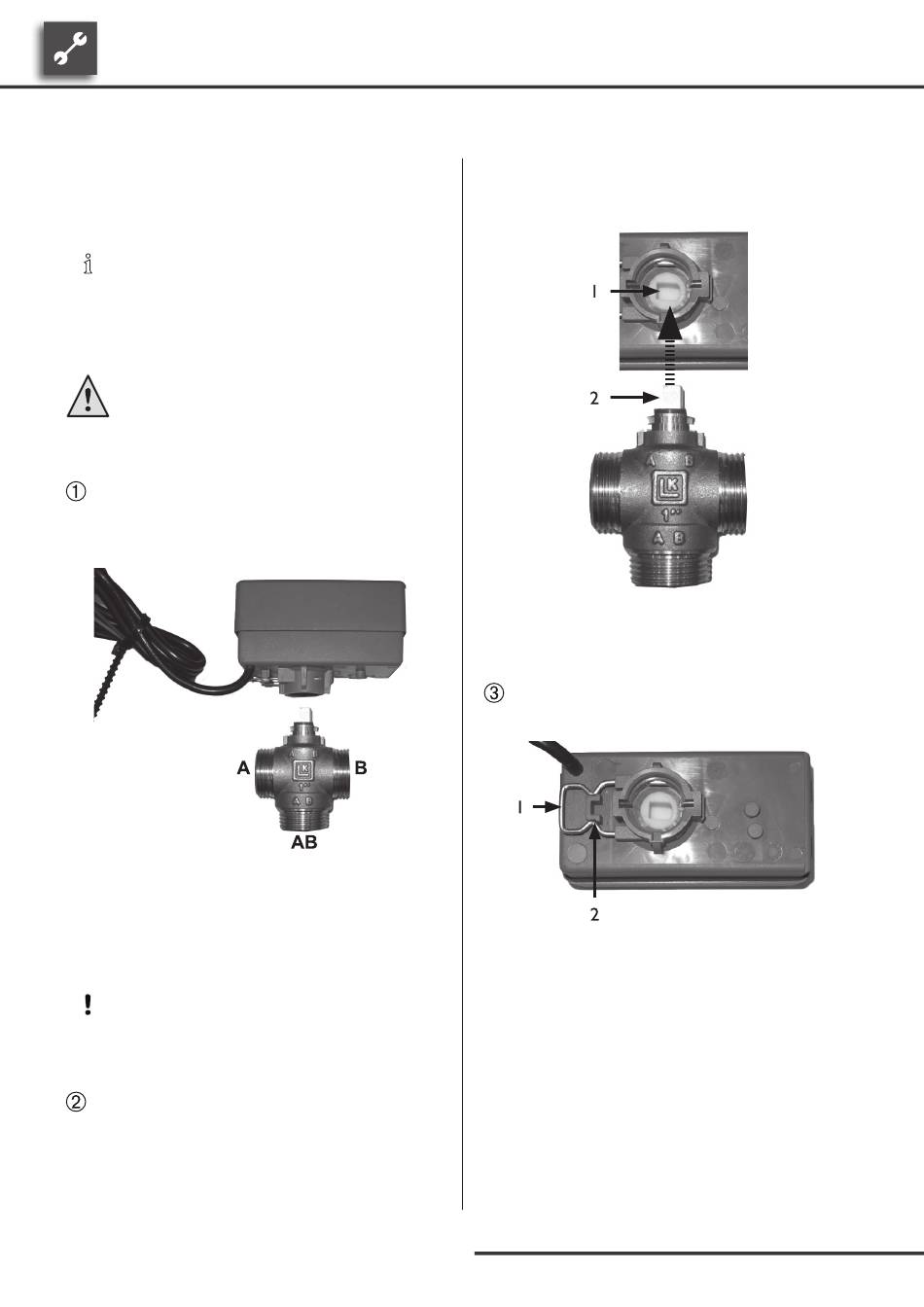

Umschaltventil so anbringen, dass sich später der
Motor über dem Umschaltventil und der Brauch-
warmwasser-Ausgang (= Ausgang A) auf der Seite
des Anschlusskabels des Motors befindet...
A
Brauchwarmwasser-Ausgang
(Offen bei anliegendem BUP-Signal)
B
Heizwasser-Ausgang
(stromlos offen)
AB Sammelleitung oder Zuleitung
VORSICHT.
Motor darf keinesfalls hängend montiert
werden. Motor muss immer ü b e r dem
Umschaltventil montiert werden.
Motor vorsichtig von oben auf das Umschaltventil
aufstecken...
6
gesetzlichen
Vor-
Hierbei die Spindel des Umschaltventils in die Spin-
delbuchse an der Unterseite des Motors einfüh-
ren...
1 Spindelbuchse an der
Unterseite des Motors
2 Spindel des Umschaltventils
Motor mit dem Bügelstift an der Unterseite des
Motors am Umschaltventil fixieren...
1 Bügelstift an der Unterseite
des Motors
2 Nase
Technische Änderungen vorbehalten.
80518900aDE – Originalbetriebsanleitung
