USV 5/4" AG

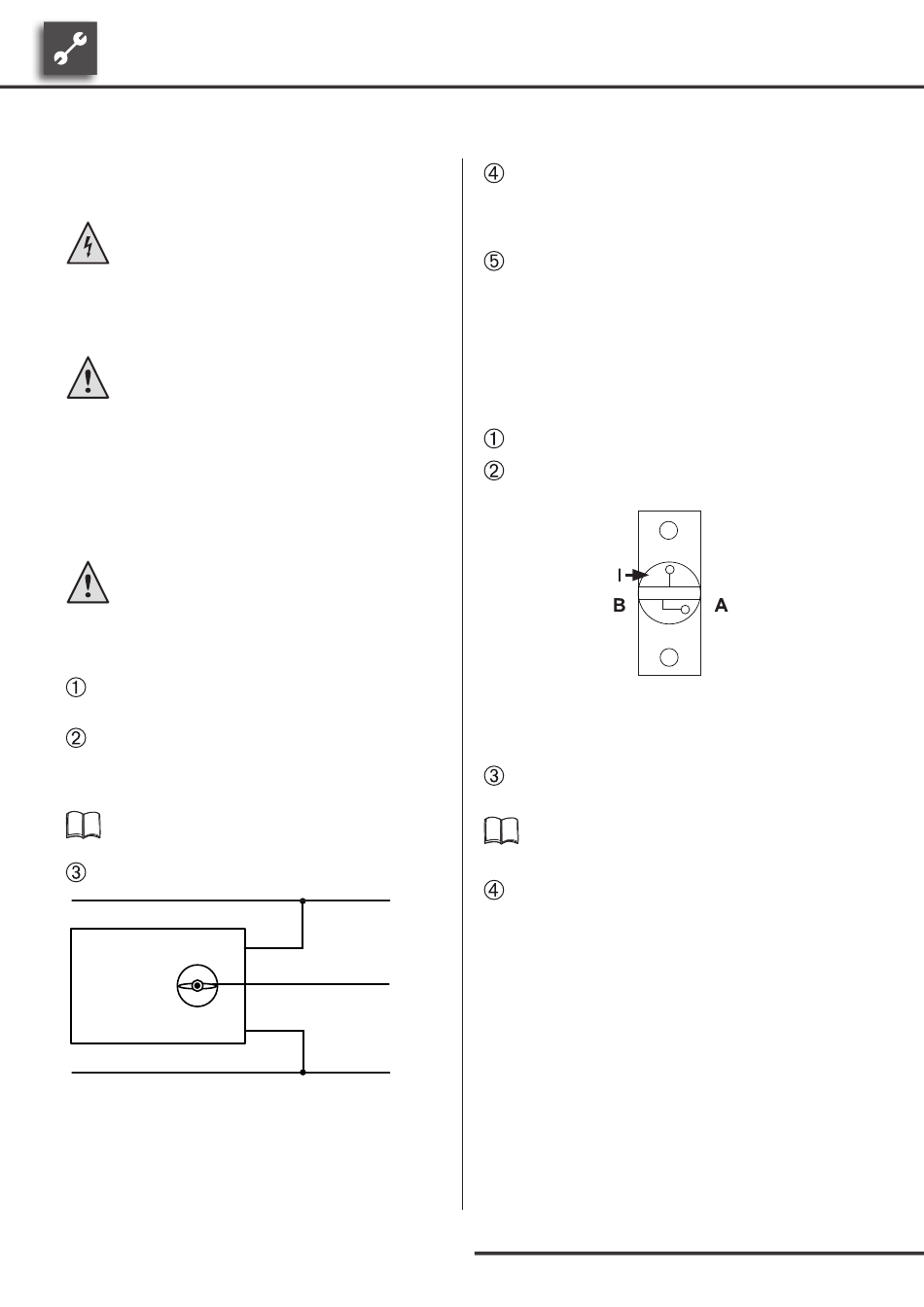

Elektrische Anschlussarbeiten
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind aus-
schliesslich qualifiziertem Elektrofachper-
sonal vorbehalten.
GEFAHR!
Bei der Installation und Ausführung von
elektrischen Arbeiten die einschlägigen
EN-, VDE- und/oder vor Ort geltenden Si-
cherheitsvorschriften beachten.
Technische Anschlussbedingungen des zu-
ständigen
Energieversorgungsunterneh-
mens beachten, falls von diesem gefor-
dert!
GEFAHR!
Elektrische Anschlussarbeiten nur gemäss
den Vorgaben des Klemmenplans vorneh-
men.
Gehen Sie so vor:
Wärmepumpe und Heizungs- und Wärmepumpen-
regler (Wandregler) spannungsfrei schalten...
Gegebenenfalls Fassade der Wärmepumpe entfer-
nen und anschliessend elektrischen Schaltkasten der
Wärmepumpe öffnen oder Gehäuse des Heizungs-
und Wärmepumpenreglers (Wandregler) öffnen...
Bedienungsanleitung Ihrer Wärmepumpe.
Elektrische Anschlussarbeiten vornehmen...
s
= schwarz
bl
= blau
br
= braun
N
= Null-Leiter
L
= 230V-Leiter (von
Wärmepumpen-Steuerung)
BUP = von BUP-Klemme des Heizungs-
und Wärmepumpenreglers
10
Entlüften
Gehen Sie so vor:
L
br
s
BUP
Betrieb und Wartung
Die Ventileinheit ist wartungsfrei.
bl
N
Bei Unterbrechung der Stromversorgung bleibt der Ven-
tilkegel in seiner jeweiligen Position stehen.
Technische Änderungen vorbehalten.
80518900aDE – Originalbetriebsanleitung
Elektrischen Schaltkasten schliessen und Fassade
der Wärmepumpe wieder anbringen oder Gehäuse
des Heizungs- und Wärmepumpenreglers (Wand-
regler) schliessen...
Wärmepumpe und Heizungs- und Wärmepumpen-
regler (Wandregler) wieder unter Spannung setzen.
Motor nach oben vom Umschaltventil abheben...
Stellschraube am Ventilkörper in die Stellung für
manuelle Brauchwarmwasserentlüftung bringen...
1 Stellschraube am Ventilkörper
A Brauchwarmwasser-Ausgang
B Heizwasser-Ausgang
Am Heizungs- und Wärmepumpenregler das Entlüf-
tungsprogramm starten...
Bedienungsanleitung des Heizungs- und Wärme-
pumpenreglers.
Nach Ablauf des Entlüftungsprogramms den Motor
von oben her wieder auf das Umschaltventil aufset-
zen.
