Umschaltventil 6/4" IG
Montage
Für alle auszuführenden Arbeiten gilt:
HINWEIS
Jeweils die vor Ort geltenden Unfallver-
hütungsvorschriften,
schriften, Verordnungen und Richtlinien
einhalten.
WARNUNG!
Nur qualifiziertes Fachpersonal darf das
Umschaltventil montieren.
Gehen Sie so vor:

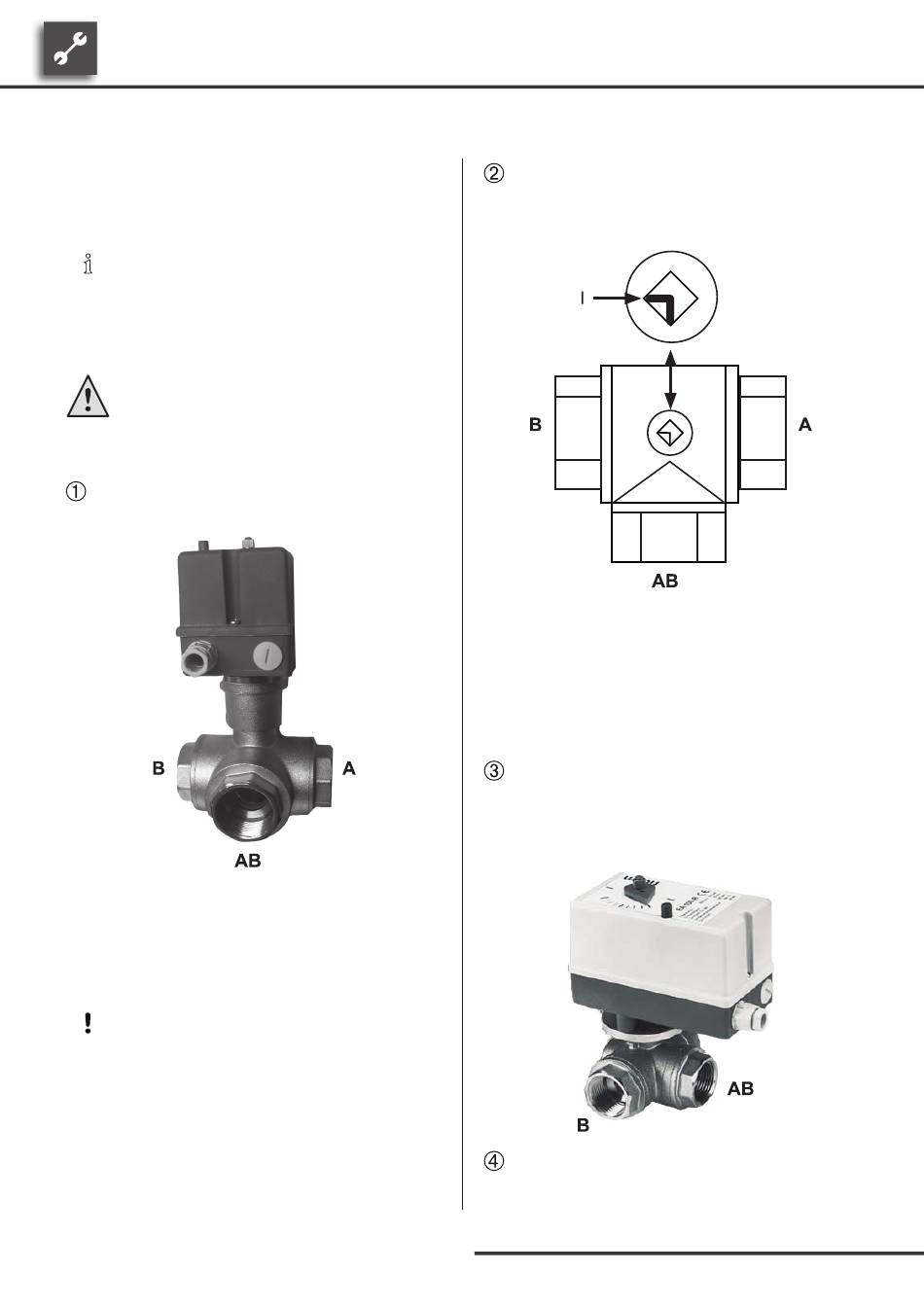

Umschaltventil so anbringen, dass sich später der
Motor über dem Umschaltventil befindet...
A
Brauchwarmwasser-Ausgang
(Offen bei anliegendem BUP-Signal)
B
Heizwasser-Ausgang
(stromlos offen)
AB Sammelleitung oder Zuleitung
VORSICHT.
Motor darf keinesfalls hängend montiert
werden. Motor muss immer ü b e r dem
Umschaltventil montiert werden.
12
gesetzlichen
Vor-
Bevor der Motor auf das Umschaltventil aufgesteckt
wird, sicherstellen, dass der Drehbolzen des Um-
schaltventils mit seiner Kerbe wie abgebildet Rich-
tung Heizwasser-Ausgang zeigt...
1 Kerbe des Drehbolzens an der
Oberseite des Umschaltventils
A
Brauchwarmwasser-Ausgang
(Offen bei anliegendem BUP-Signal)
B
Heizwasser-Ausgang
(stromlos offen)
AB Sammelleitung oder Zuleitung
Motor von oben so auf das Umschaltventil aufste-
cken, dass die Kabelführung für den elektrischen
Anschluss beziehungsweise das Kabel für den elek-
trischen Anschluss wie abgebildet Richtung AB
zeigt...
Elektrische Anschlussarbeiten vornehmen.
Technische Änderungen vorbehalten.
80518900aDE – Originalbetriebsanleitung
