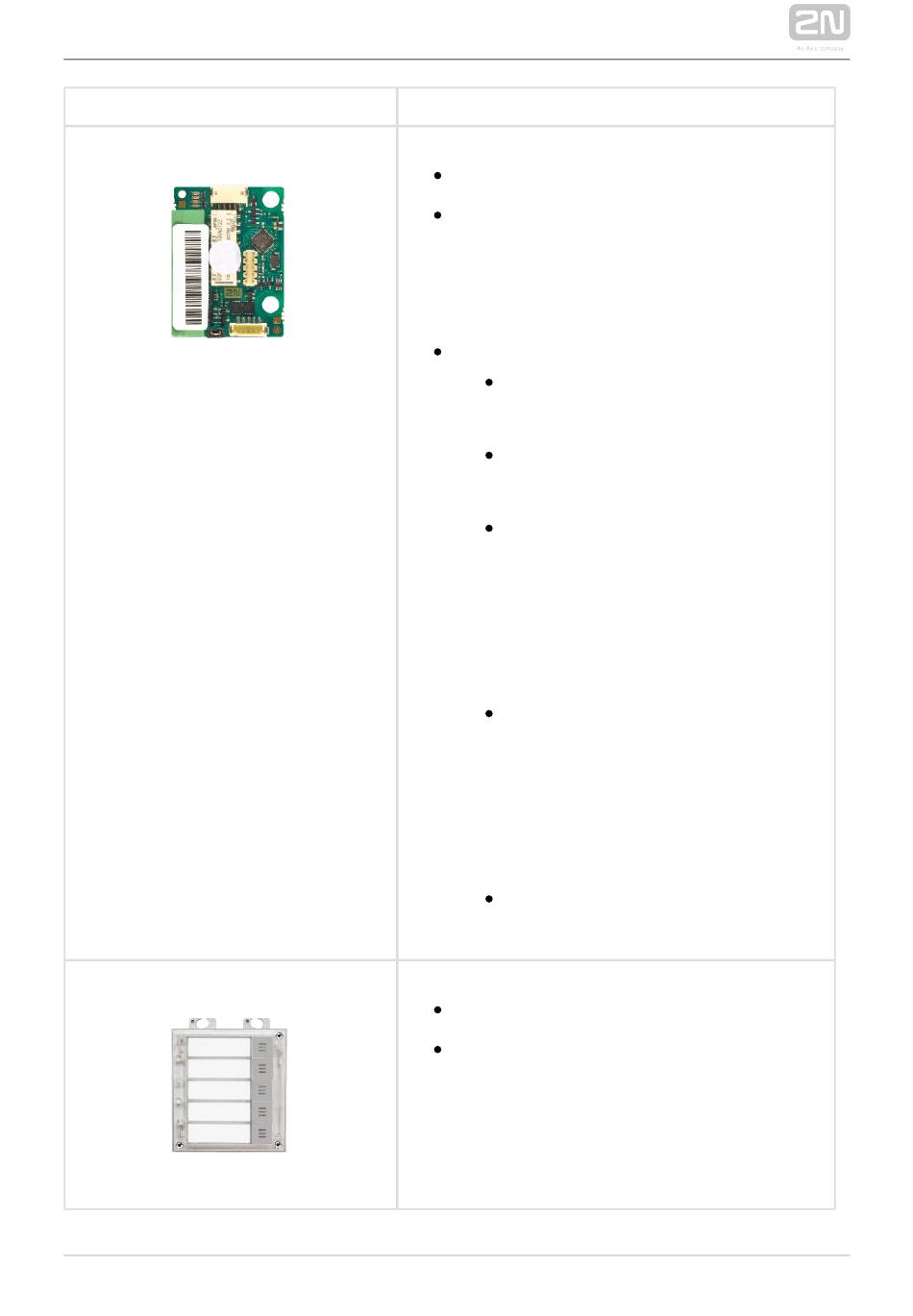

2N IP Verso Installationshandbuch Seite 22

Best. Nr. 9155034
Best. Nr. 9155035
2N TELEKOMUNIKACE a.s., www.2n.cz
®
2N IP Verso – I/O
Modul mit logischen Eingängen und
Ausgängen für die Integration verschiedener
Sensoren und die Bedienung von Türen oder
anderen Einrichtungen. Das Modul wird unter
ein anderes Moduls installiert, man braucht
dafür keine eigene Position zu reservieren.
Eingänge und Ausgänge
RELAY1 – Klemmen RELAY1 mit
potenzialfreiem NO/NC-
Umschaltkontakt 30 V / 1 A AC/DC
RELAY2 – Klemmen RELAY2 mit
potenzialfreiem NO/NC-
Umschaltkontakt 30 V / 1 A AC/DC
IN1 – Klemmen IN1 für im passiven oder
aktiven Modus verwendbaren Eingang
(-30 V bis +30 V DC)
OFF = geöffneter Kontakt oder U
V
ON = geschlossener Kontakt oder U
1.5 V
IN2 – Klemmen IN2 für im passiven oder
aktiven Modus verwendbaren Eingang
(-30 V bis +30 V DC)
OFF = geöffneter Kontakt oder U
V
ON = geschlossener Kontakt oder U
1.5 V
TAMPER – Eingang für die Kopplung mit
einem Sabotagekontakt 9155038
®
2N IP Verso – 5 Tasten
Modul mit 5 mechanischen Tasten für die
schnelle Nutzerwahl - mit Beschriftung. Die
Tasten sind hinterleuchtet.
> 1.5
IN
<
IN
> 1.5
IN
<
IN
22/220
