Diese Steckverbinder sind vollständig austauschbar und können sowohl für den
Eingang aus der Basiseinheit als auch für den Ausgang zu anderen Modulen verwendet
werden.
Wenn dieses Modul das letzte am Bus ist, bleibt einer der beiden Steckverbinder nicht
angeschlossen.
Ein Verpackungsbestandteil ist ein 80 mm langes Verbindungskabel.
Die Bezeichnung des Moduls wird im Menü Hardware / Erweiterungsmodule,
Parameter, Modulbezeichnung eingestellt.
Der Eingang LED IN ist adressiert
modul2.input1.
Der Tamper-Eingang ist adressiert
modul2.tamper.
Der Ausgang LED OUT (negiert) ist adressiert <Bezeichnung_des Moduls>.
<output1> , z.B. modul2.output1.

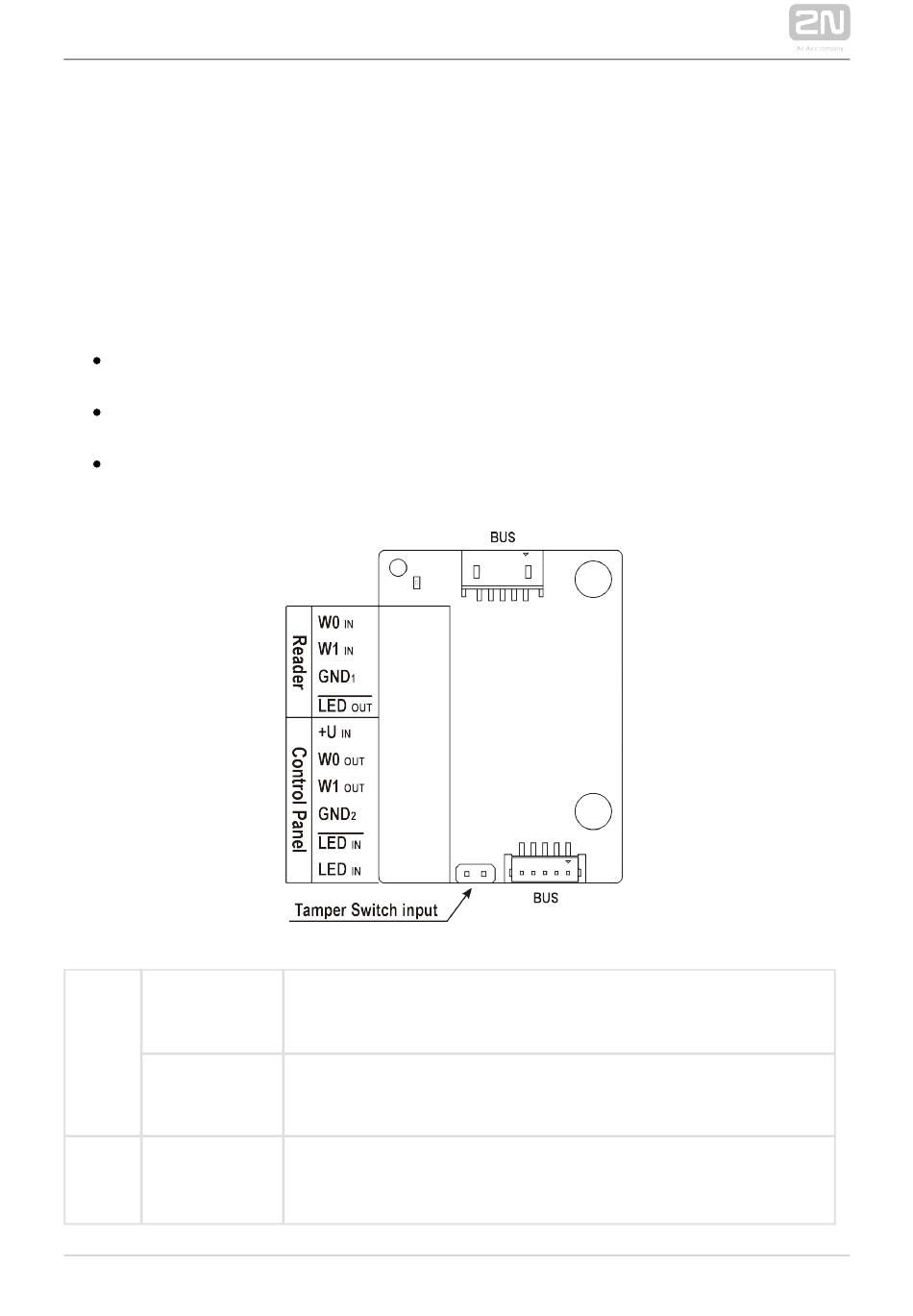

Reader W0 W1
IN,
GND
IN, 1
LED OUT
Control +U IN
Panel
2N TELEKOMUNIKACE a.s., www.2n.cz
<Bezeichnung_des Moduls>.<input1>
<Bezeichnung_des Moduls>.<tamper>
Isolierter Eingang des WIEGAND-Zweidraht-Busses
Isolierter Eingang für die LED-Diode, die das Öffnen signalisiert,
geschaltet gegen GND
Eingang +U (5 bis 15 V DC) für die Stromversorgung von WIEGAND
OUT
(bis zu 24 V / 50 mA)
1
, z.B.
, z.B.
