2.5 Abschluss der Montage

Abschluss der Montage
Kontrollieren sie den Anschluss aller Komponenten und den korrekten Sitz des RJ-45-
Stecker in den Steckverbinder auf der Grundplatte.
Hinweis
Alle nicht
Schraubklemmen haben, damit Resonanzen verhindert werden.

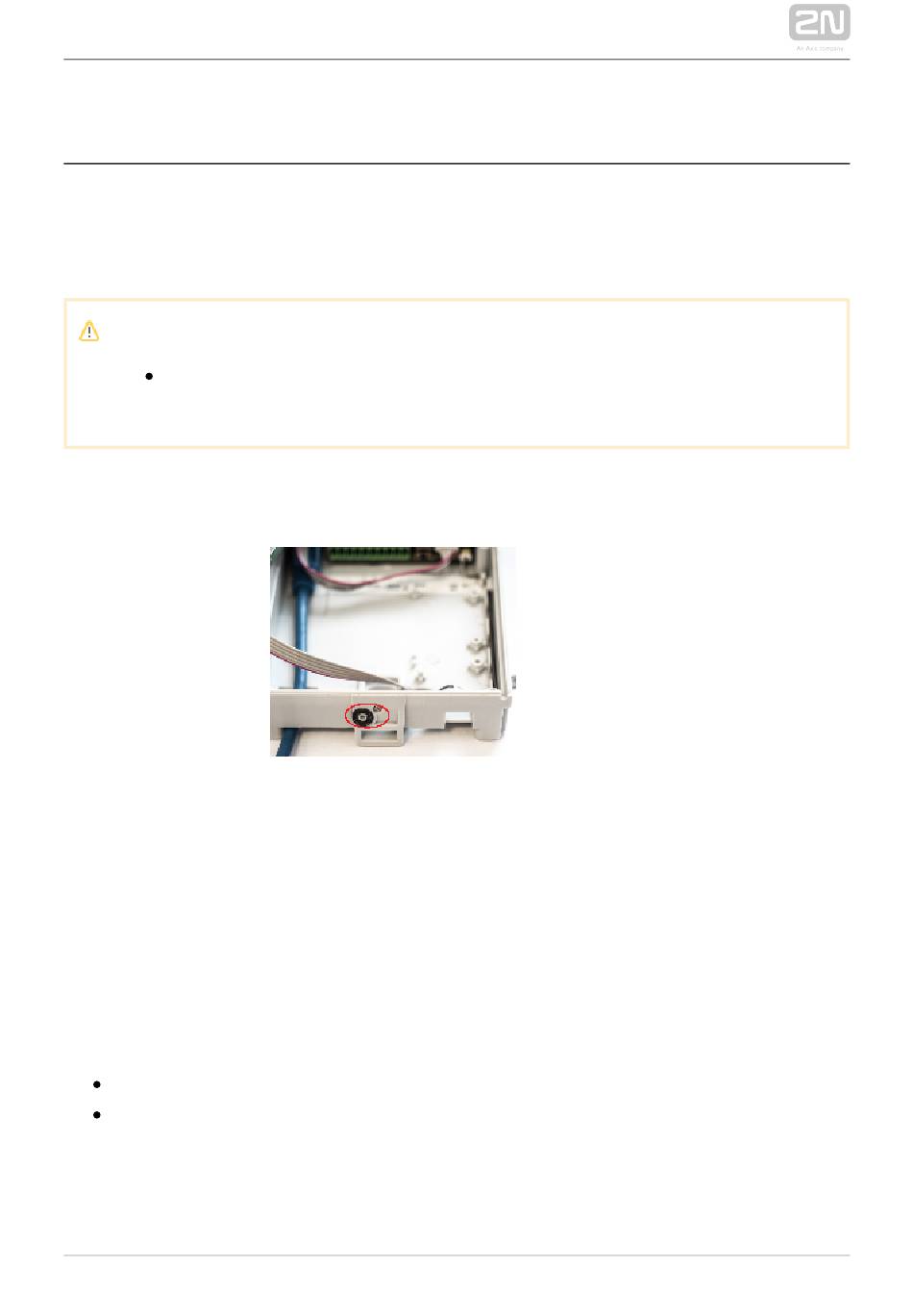

Überprüfen Sie vor der Montage des Rahmens, ob der schwarze Dichtungsring an
seinem Platz ist. Wir empfehlen, das Mikrofon mit der beigefügten Schraube
anzuschrauben.

Einsetzen der Namensschilder

Jeder Sprechanlage ist ein Bogen durchsichtiger Folie beigefügt, die auf einem
Laserdrucker bedruckt werden kann. Die bedruckte Folie auseinanderschneiden und
die Aufschriften in die Namensschildfächer einfügen
Wir empfehlen am Modul 5-Tasten die einzelnen zerschnittenen Namensschilder
einzufügen. Die Schablone für den Druck dieser einzelnen Namensschilder ist in der
Sektion Download verfügbar.
Abmessungen für die eingebrachten Schilder am dem Modul 5-Tasten:
1 Taste: 52,0 (B) x 15,2 (H) mm (Toleranz: +0; -0,5 mm)
5 Tasten: 57,5 (B) x 89,0 (H) mm (Toleranz: +0; -0,5 mm)
Abmessungen für das eingebrachte Schild auf dem Infopanel: 69,2 (B) x 86,7 (H) mm
(Toleranz: +0; -0,5 mm).
2N TELEKOMUNIKACE a.s., www.2n.cz
verwendeten Steckverbinder müssen angezogene
