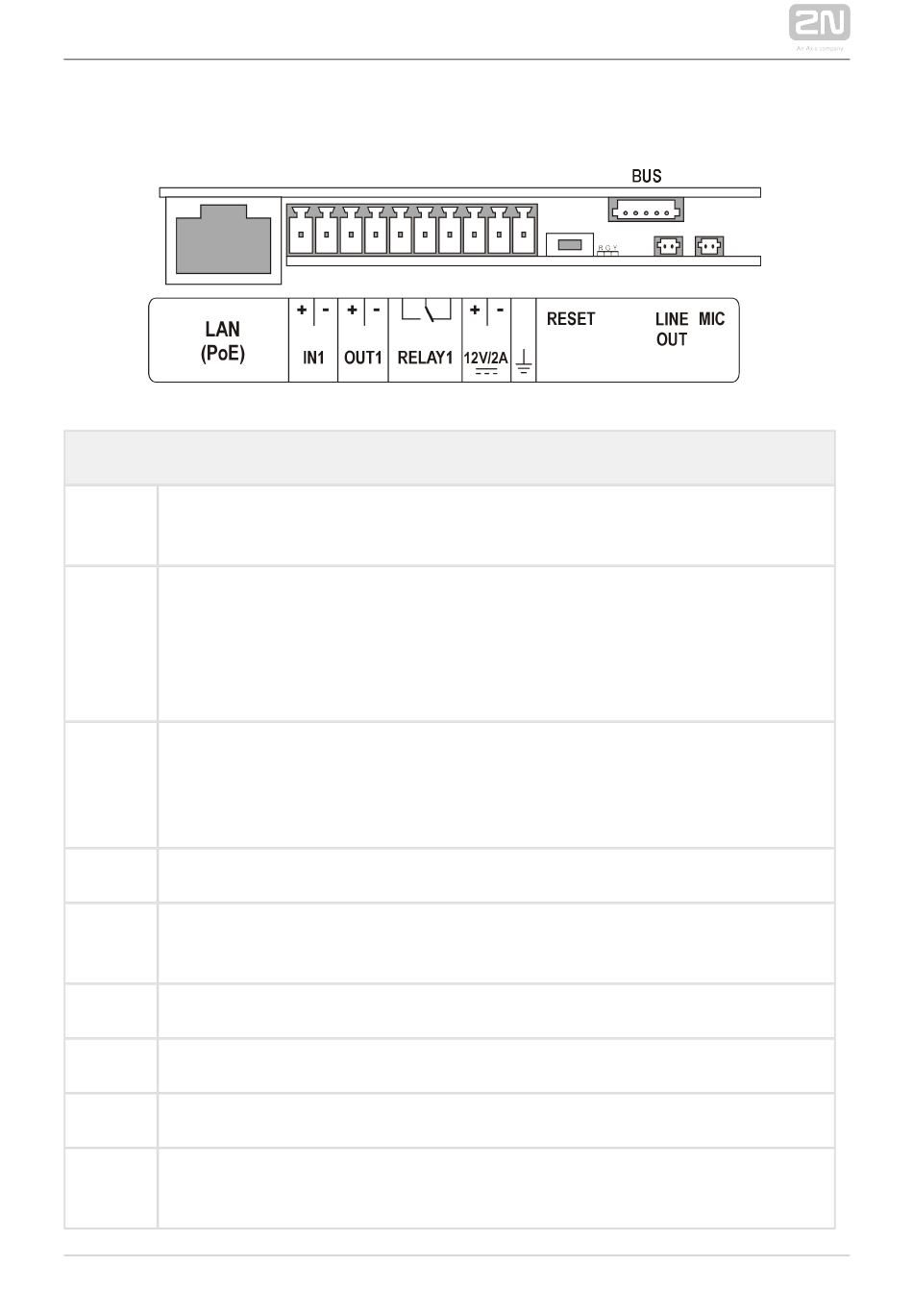

Anschlussmöglichkeiten der Basiseinheit
Erläuterungen zur Abbildung
LAN
RJ45-Steckverbinder LAN (PoE gemäß 802.1af) für den Anschluss an das LAN
(PoE)
IN1
IN1-Klemmen für Eingang anwendbar im passiven oder aktiven Modus (-30 V bis +30
V DC)
• OFF = Kontakt offen ODER U
• ON = Kontakt geschlossen ODER U
OUT1
OUT1-Klemmen des aktiven Ausgangs für den Anschluss des 2N -Sicherheitsrelais
oder des elektrischen Schlosses 8 bis 12 V DC gemäß der Stromversorgung (PoE: 10
V; Adapter: Spannung der Quelle minus 2 V), max. 400 mA
RELAY1
Klemme RELAY1 mit herausgeführtem NO/NC-Umschaltkontakt 30 V / 1 A AC/DC
12 V / 2
Klemmen der externen Stromversorgung 12 V / 2 A DC (3 A im Falle einer größeren
A
Modulzahl)
ERDE
Klemme für den Erdungsanschluss
RESET
Taste RESET / FACTORY RESET
RGY
Indikations-LED (red/green/yellow)
LINE
Steckverbinder LINE OUT (1 VRMS)
OUT
2N TELEKOMUNIKACE a.s., www.2n.cz
> 1,5 V
IN
< 1,5 V
IN
®
156/220
