ANSCHLUSS EINES PUMPENSTARTRELAIS ......................................................
Hinweis: Dieses Kapitel ist für Sie nur von
Interesse, wenn Sie auch ein Pumpenstartrelais
haben. Dieses Relais verwendet ein Signal des
Steuergeräts um einen eigenen Stromkreis zu
schalten, z.B. um eine Pumpe in Betrieb zu nehmen,
die Ihre Bewässerungsanlage mit Wasser versorgt.

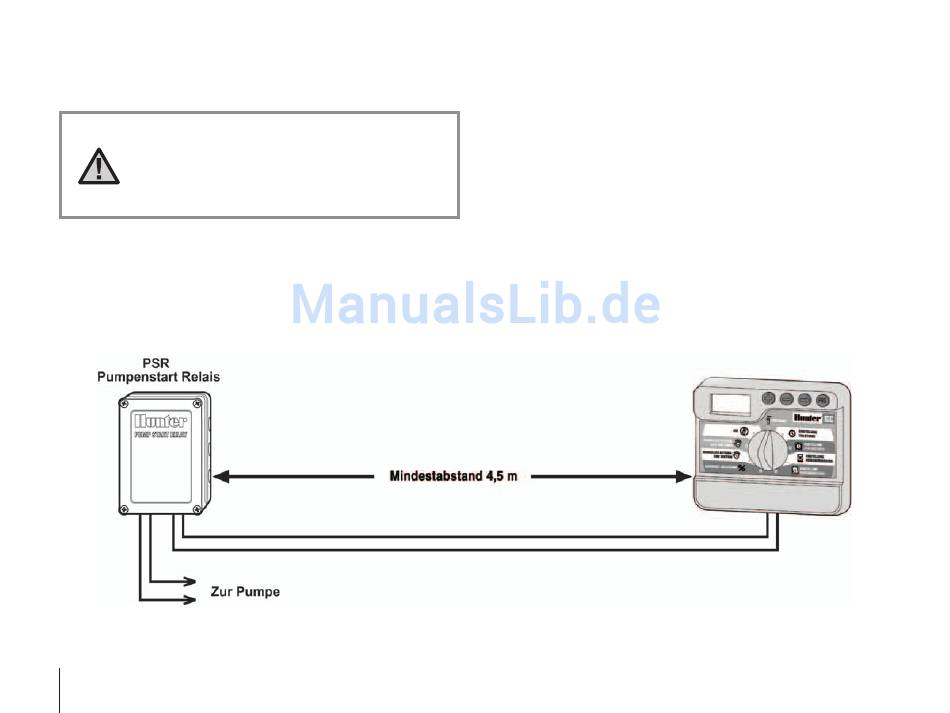

Das Steuergerät sollte mind. 4.5 m vom Pumpenstartrelais und der
Pumpe entfernt montiert werden. Beim Betrieb des Pumpenstartrelais
können Störströme entstehen, die unter Umständen Schäden am zu
nahe montierten Steuergerät verursachen. Wenn Sie eine Pumpe mit
dem Steuergerät ansteuern wollen, müssen Sie auf jeden Fall ein
Pumpenstartrelais verwenden.
10
1. Führen Sie ein 2-poliges Kabel vom Pumpenstartrelais zur
Anschlußleiste des Steuergeräts.
2. Schließen Sie einen Pol an die C-Klemme, den anderen an die
P-Klemme. Die Polung der Anschlußdrähte ist egal
(Wechselspannung).
Die Haltespannung des Relais darf 0.28 Ampere nicht überschreiten.
Niemals eine Pumpe direkt am Steuergerät anschließen -
Beschädigungen des Steuergeräts können daraus resultieren.
