TCS IVW2211-0140 Produktinformation Seite 11

Leitungen anschließen
► Minimieren Sie die Länge der Leitungen oberhalb der
Unterschale, um die Leitungen problemlos zu verlegen.
► Achten Sie beim Aufrasten der Oberschale darauf,
die Leitungen nicht einzuklemmen.
► Schließen Sie die Leitungen gemäß Beschriftung in der
Unterschale an der Steckklemme an.
Dazu können Sie die Klemme aus der Führung nehmen.
► Legen Sie die Leitungen in den Kabelraum.
ACHTUNG! Beschädigung des Gerätes durch
Überspannung.
Achten Sie darauf, dass sich kein unisolierter oder nicht ange-
schlossener Draht (z.B. Kabelschirm) im Kabelraum befindet.
Beachten Sie das Schaltungsbeispiel auf Seite 11.
Innenstation als Endgerät einrichten
Die Innenstation befindet sich am Ende eines Stranges oder
ist
einziges Gerät am Strang:
► Stecken Sie die Steckbrücke J1 auf die beiden unteren
Kontakte.
Damit ist der Abschlusswiderstand gesteckt (Abb. 4).
Im Lieferzustand ist der Abschlusswiderstand nicht
gesteckt (Abb. 5).

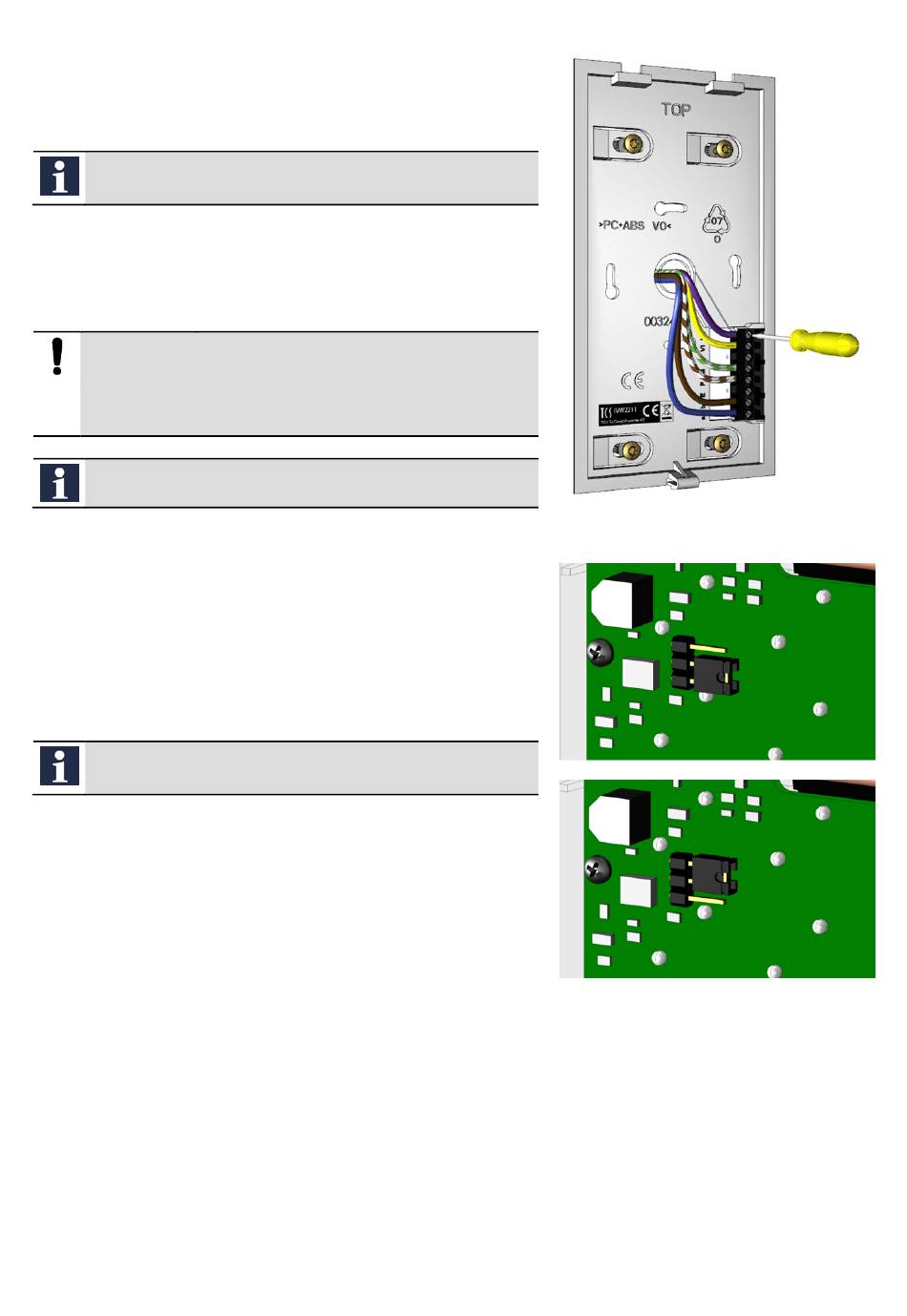

Abb. 3: Leitungen anschließen
Abb. 4: Abschlusswiderstand stecken
Abb. 5: Lieferzustand Abschlusswiderstand
11
