Verkorte handleiding

ContiSys OBD-servicetool

Inleiding
De functies die in het hoofdmenu staan
zijn afhankelijk van de softwareversie
die naar de tool geladen is. Voor meer
informatie over beschikbare functies,
bezoek de website
www.contisys-service.com
Verbinding
Met behulp van de EOBD (J1962) diag-
nose-aansluiting van het voertuig of
met een systeemspecifieke aansluiting,
kunt u het apparaat aansluiten op het
specifieke systeem. Raadpleeg de "Vo-
ertuigapplicatielijst" op de meege-
leverde CD-ROM om de correcte kabel
te bepalen.
F
E
D
C
B
A
CON0017s

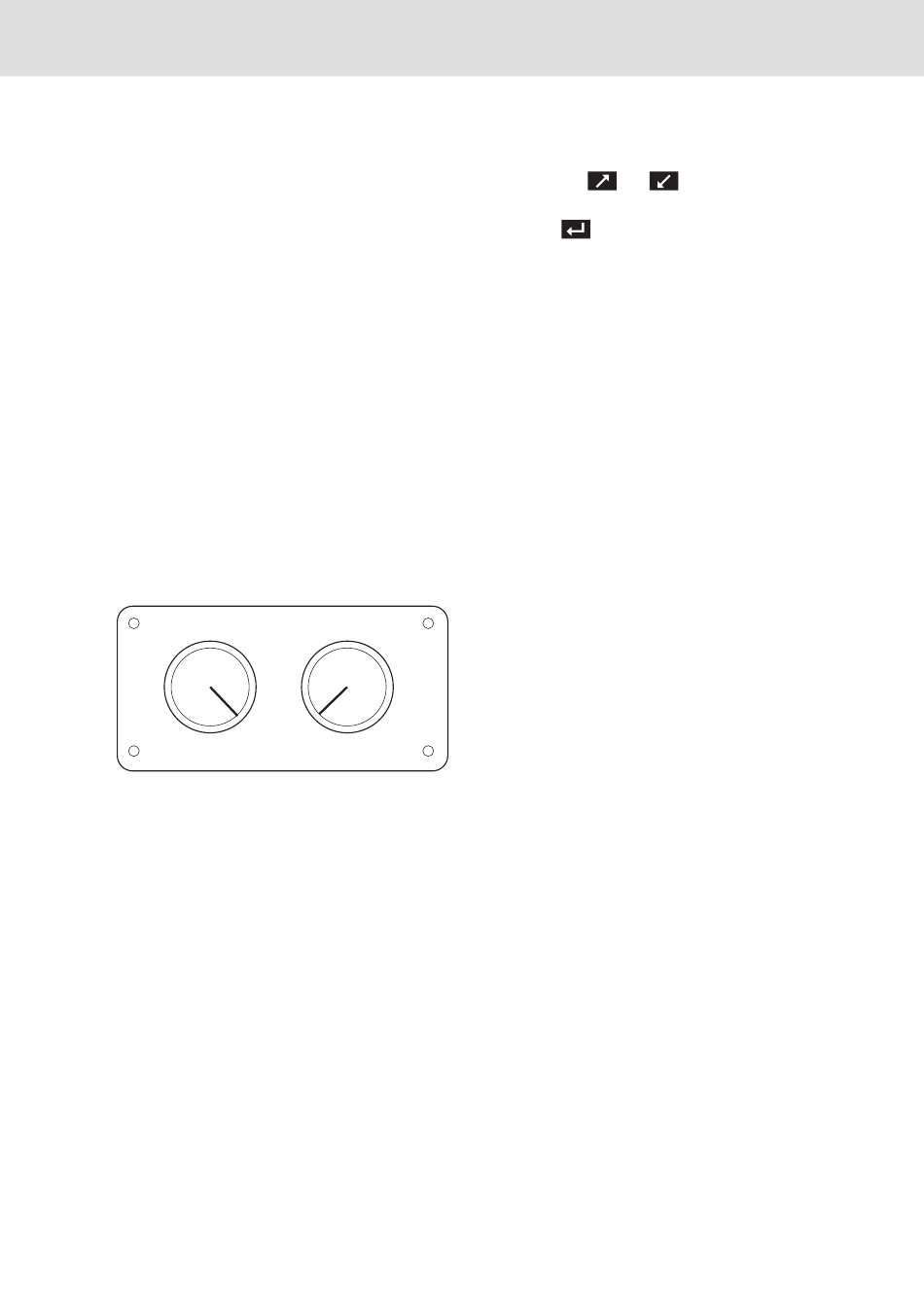

Als u gebruik maakt van de EOBD
(J1962) pin-schakelkabel
(A2C59512073), zorg er dan voor dat
de instellingen op de regeleenheid
overeenkomen met de vermelde in-
stellingen voor het voertuig en het sys-
teem dat getest moet worden.
WAARSCHUWING: Verkeerde in-
stellingen op de regeleenheid kun-
nen tot onherstelbare schade leiden
aan het elektrische systeem van het
voertuig.
Sluit de desbetreffende kabel aan op de
servicetool en de diagnose-aansluiting
van het voertuig. Als het geheel is
aangesloten, wordt eerst het nummer
16
G 7
6
5
H 8
4
I
3
J
2 11
K
1
L 12
van de actuele softwareversie en dan
pas het hoofdmenu weergegeven.
Gebruik de
vereiste menufunctie te selecteren.
Druk op
gen en volg de instructies op het
scherm.
Als er sprake is van een aansluitprob-
leem, wordt het scherm "Even wachten
a.u.b." vervangen door een helpscher-
men.
Raadpleeg de "Bedieningsinstructies"
en de "Voertuigapplicatielijst" op de bi-
jgeleverde CD-ROM voor meer infor-
matie.
Opmerking: De nieuwste versie van de
voertuigapplicatielijst kan worden ge-
download van
www.vdo.com
9
10
en toetsen om de
om de selectie te bevesti-
