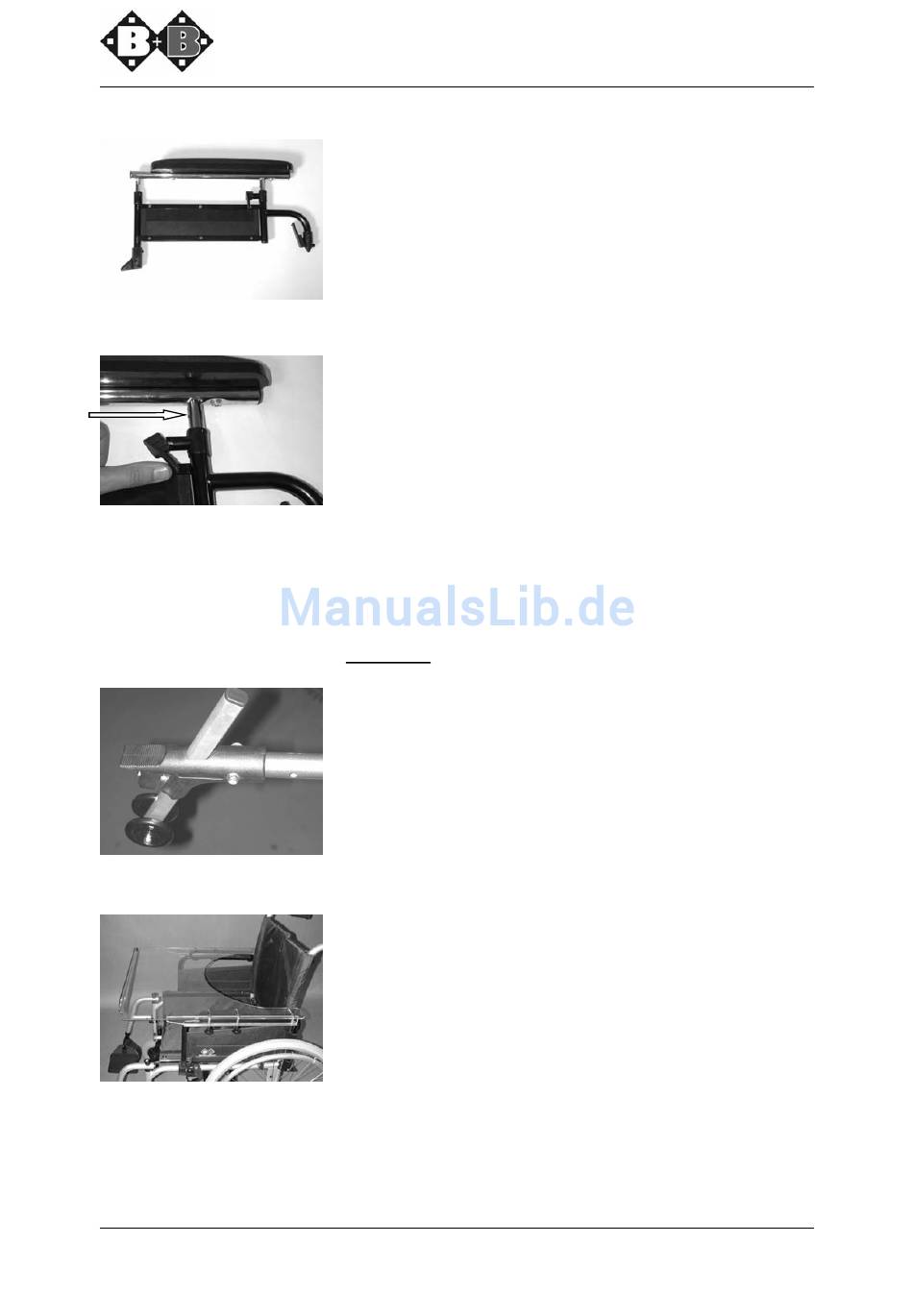

Abb. 26
75mm
3 Stufen
á 25 mm
Abb. 27
Abb. 28
Abb. 29
16
8.3. H
ÖHENVERSTELLBARE
Optional kann Ihr Pyro mit höhenverstellbaren Seitenteilen
ausgestattet werden (nur Lang- Version). Die höhenverstellba-
ren Seitenteile sind abschwenkbar und durch eine Schraube
(Innensechskant 6 mm) gegen Herausrutschen gesichert. Das
Seitenteil ist abnehmbar und abschwenkbar.
Höhenverstellung:
•
Betätigen Sie den Arretierhebel um die Armlehne in
die gewünschte Position zu verstellen (75 mm
3 Stufen à 25 mm, Abb. 27).
•
Wenn Sie die gewünschte Position erreicht haben
lassen Sie den Hebel los. Die Arretierung rastet
dann ein.
•
Die Höhe ist dann richtig gewählt, wenn bei Auflie-
gendem Unterarm, Ober– und Unterarm in etwa
einen rechten Winkel bilden.
8.4. H
ÖHENVERSTELLBARE
Die Montageanleitung der höhenverstellbaren Schiebegriffe wird
bei der Bestellung separat mitgeliefert.
9. Z
UBEHÖR
9.1. K /K
IPPSCHUTZ IPPSCHUTZROLLEN
Um den Kippschutz zu montieren gehen Sie bitte wie folgt vor.
•
Gummiprofile der Ankipphilfe abziehen
•
Rundprofil des Kippschutzes auf das Seitenrah-
menrohr unten aufschieben
•
Kippschutz mit der Schraube M6x35 und der selbst-
sichernde Mutter M6 in vorgesehener Bohrung am
Rahmen befestigen.
9.2. T
HERAPIETISCH
Bei Seitenteilen mit langen Armpolster wird der Tisch mit vorge-
sehenen Führungen einfach von vorn auf die Armlehnen aufge-
schoben (Abb. 29). Zum Entfernen des Therapietisches ziehen
Sie diesen einfach wieder heraus.
Bei „desk"-Seitenteilen mit Armpolster wird der Tisch mit beige-
fügten Führungen aufgesetzt und mit Sterngriffschrauben be-
festigt (Abb. 29). Zum Entfernen des Therapietisches lösen Sie
zunächst die Sternschrauben und ziehen den Tisch dann wieder
heraus.
Rev. 2.1
S
EITENTEILE
S
CHIEBEGRIFFE
