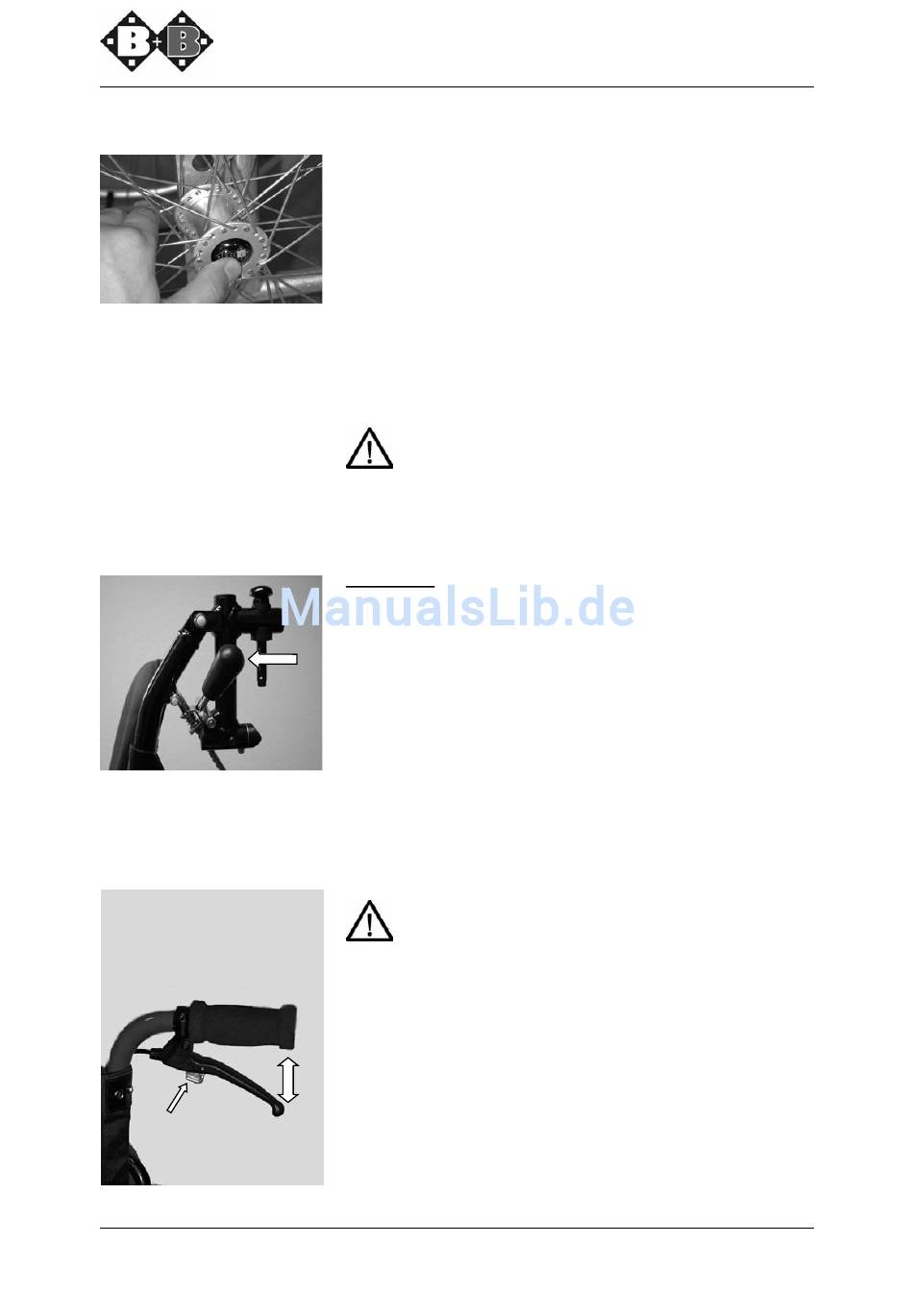

Abb. 21
Abb. 22
Abb. 23
14
7.7. S
TECKACHSEN
Um eine wesentliche Erleichterung für den Transport Ihres Roll-
stuhles zu erreichen, besteht die Option, die Räder mit Steck-
achsen auszustatten.
Bei der Version mit Steckachse sind die Räder ohne Werkzeug
abnehmbar. Das Prinzip ist denkbar einfach:
•
Mit dem Finger auf den Arretierknopf der Steckach-
se drücken und das Rad abziehen (Abb. 21).
•
Beim wieder Anbringen ist das Rad einfach wieder
auf die Aufnahme zu stecken. Dabei ist ebenfalls
der Arretierknopf hinein zu drücken.
Achten Sie beim Aufstecken darauf, dass die Steck-
achse bis zum Anschlag eingeführt ist!
Prüfen Sie nach dem Aufstecken den sicheren Sitz
des Rades indem Sie das Rad zu sich herziehen,
ohne dabei den Arretierknopf der Steckachse zu
betätigen!
8. O
PTIONEN
8.1. W
AAGERECHTVERSTELLBARE BEINSTÜTZEN
Montage, Demontage, Abschwenken und Einstellung der Bein-
stützen und der Beinstützenlänge entnehmen Sie bitte dem Ka-
pitel 7.2
Die waagerechte Verstellung funktioniert wie folgt (siehe
Abb.22):
•
Hebel nach vorne drücken
•
Durch Heben oder Senken des Fußplattenträger-
rohres die Beinstütze in die gewünschte Position
bringen
•
Hebel loslassen. Beinstütze arretiert selbsttätig.
Achten Sie darauf, dass beide Beinstützen gleich
hoch eingestellt und die Einstellschrauben festge-
zogen sind!
8.2. T
ROMMELBREMSE
Betätigung der Trommelbremse für den Begleiter
Zum dosierten Abbremsen der Fahrt ziehen Sie einfach die
Bremshebel rechts und links gleichmäßig nach Bedarf an. Zur
Feststellung der Bremse wird bei angezogenem Bremshebel der
Arretierhebel nach vorn gedrückt (Abb. 23).
Um die Feststellbremse wieder zu lösen, einfach die Bremshe-
bel kurz anziehen. Die Arretierung löst sich selbsttätig (Abb. 23).
