Betriebsanleitung
TWW-Kreis
An den ECL-Regler kann ein Durchfluss- oder ein Energiezähler
angeschlossen werden (M-Bus-Signal), um den Volumenstrom
oder die Leistung zu begrenzen.
Wenn der Volumenstrom/die Leistung den eingestellten
Grenzwert überschreitet, senkt der Regler schrittweise die
gewünschte Vorlauftemperatur, um einen akzeptablen maximalen
Volumenstrom/eine akzeptable maximale Leistung zu erhalten.
Bei Parametern mit einer ID-Nr. wie „1x607" handelt es sich um
universelle Parameter.
x steht für Schaltkreis/Parametergruppe
MENU > Einstellungen > Durchfl. Zähler
MENU > Einstellungen > Begr. Vol. / Leist.
Zählersignal
Kreis
Alle
Auswahl des Zählersignals vom Durchfluss-/Energiezähler
* Siehe Anhang „Übersicht Parameter-ID"
OFF: Kein Zählersignal
EM1–E-
Durchfluss-/Energiezählersignal vom M-Bus
M5:
MENU > Einstellungen > Begr. Vol. / Leist.
Aktuell (aktueller Volumenstrom oder aktuelle Leistung)
Kreis
Alle
Der Wert steht für den aktuellen Durchfluss/die aktuelle Leistung
entsprechend dem Signal des Durchfluss-/Wärmemengenzählers.
80 DEN-SMT/DK
ECL Comfort 310, Applikation A390
1x109
Einstellbereich Werkeinstel-
lungen
*
Einstellbereich Werkeinstel-
lungen
=

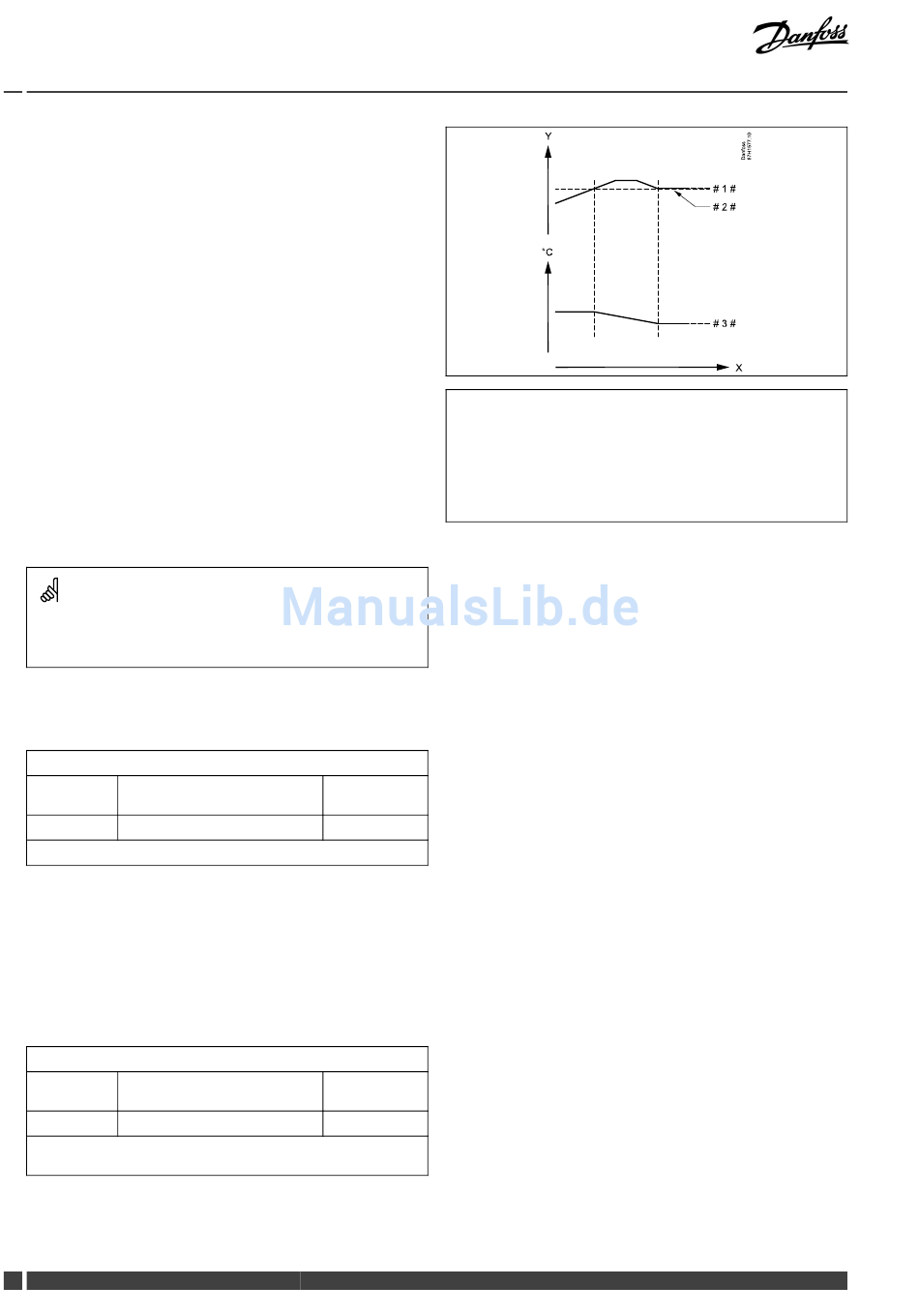

X Zeit
=
Y
Volumenstrom oder Leistung
# 1 # =
Begrenzung Volumenstrom/Leistung
# 2 # =
Aktueller Volumenstrom oder aktuelle Leistung
# 3 # =
Gewünschte Vorlauftemperatur
*
VI.GU.Z3.03
