Danfoss ECL Comfort 310 Betriebsanleitung Seite 68

Betriebsanleitung

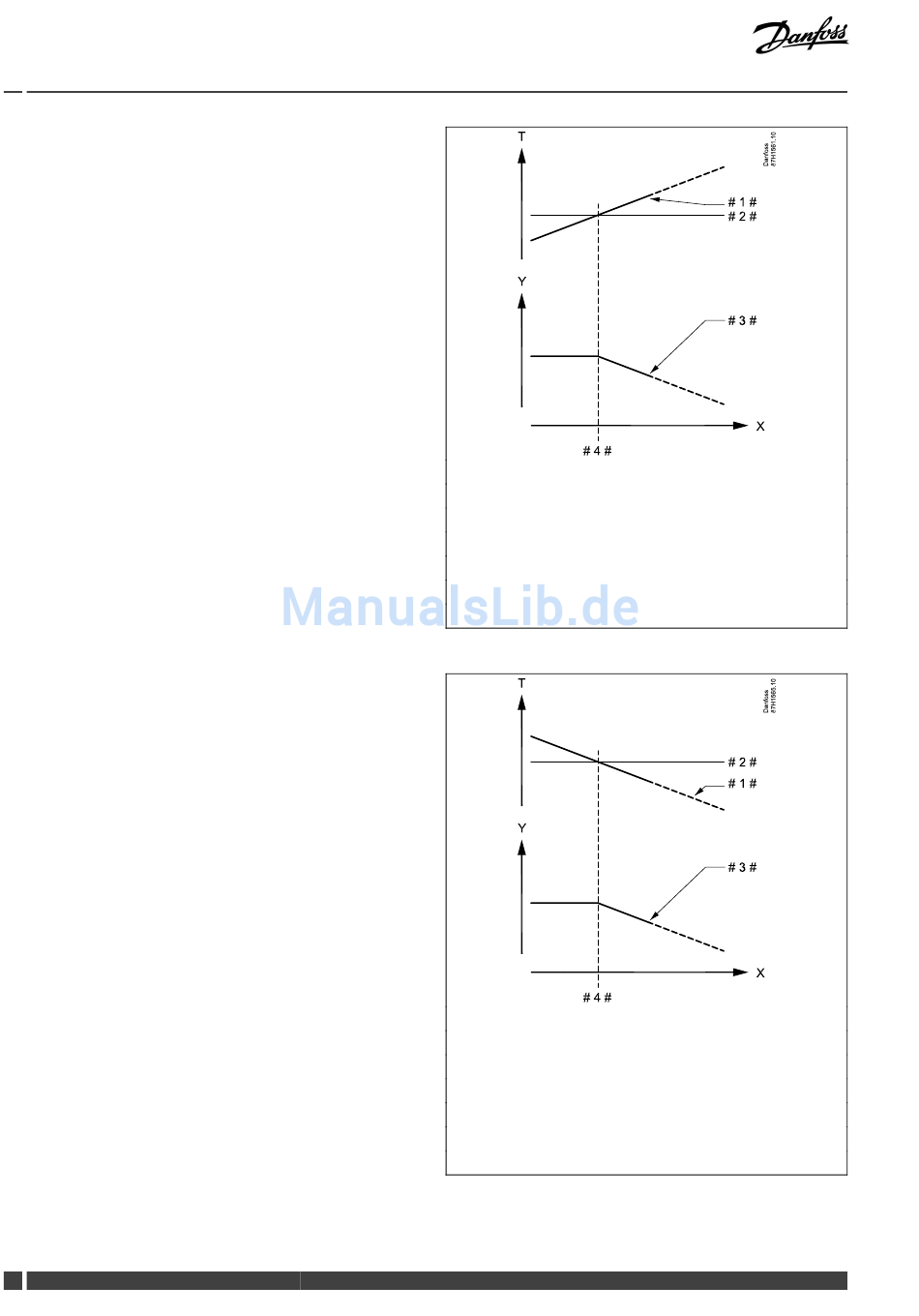

Beispiel, maximale Rücklauftemperaturbegrenzung;
die Rücklauftemperatur überschreitet den Begrenzungswert
Beispiel, minimale Rücklauftemperaturbegrenzung;
die Rücklauftemperatur unterschreitet den Begrenzungswert
68 DEN-SMT/DK
ECL Comfort 310, Applikation A390
= Temperatur
T
= Temperatur
Y
= Zeit
X
# 1 # = Rücklauftemperatur
# 2 # = Rücklauftemperaturbegrenzung
# 3 # = Gewünschte Vorlauftemperatur
# 4 # = Aktionspunkt
= Temperatur
T
= Temperatur
Y
= Zeit
X
# 1 # = Rücklauftemperatur
# 2 # = Rücklauftemperaturbegrenzung
# 3 # = Gewünschte Vorlauftemperatur
# 4 # = Aktionspunkt
VI.GU.Z3.03
Danfoss District Energy
