Betriebsanleitung
TWW-Kreis

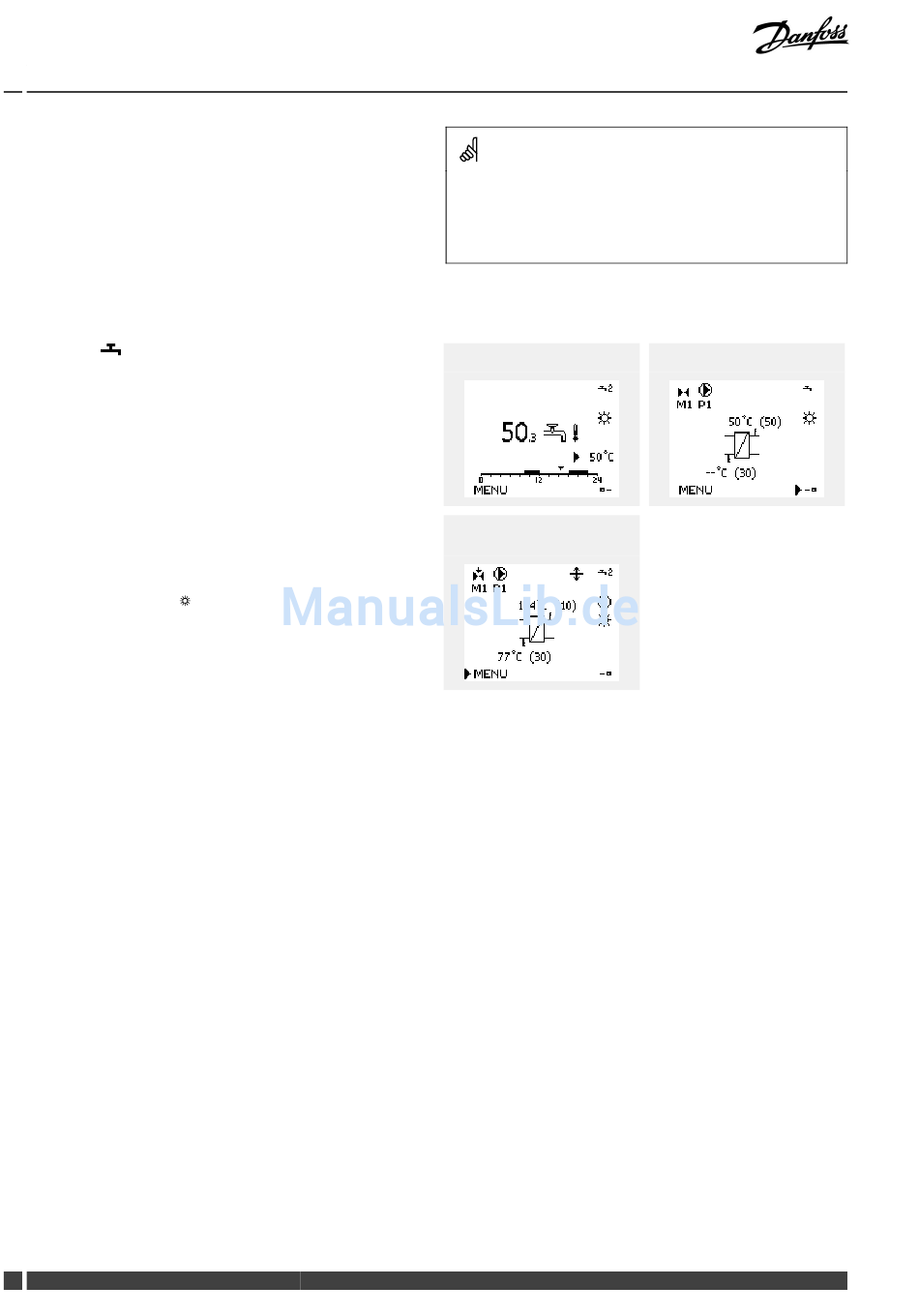

Die Übersichtsanzeige 1 enthält folgende Angaben:
Die aktuelle TWW-Temperatur, die Betriebsart des Reglers, die
gewünschte TWW-Temperatur sowie das TWW-Komfortprogramm
des aktuellen Tages.
Die Übersichtsanzeige 2 enthält folgende Angaben:
Den Status der Regelkomponenten, die aktuelle TWW-Temperatur
(gewünschte TWW-Temperatur), die Betriebsart des Reglers, die
Rücklauftemperatur (Begrenzungswert), den Einfluss auf die
gewünschte TWW-Temperatur
Je nach ausgewähltem Display enthält das Übersichtsdisplay für
den TWW-Kreis folgende Angaben:
• aktuelle TWW-Temperatur (50,3)
• Betriebsart des Reglers ( )
• gewünschte TWW-Temperatur (50 °C)
• Komfortprogramm des aktuellen Tages (0–12–24)
• Status der Regelkomponenten (M1, P1)
• aktuelle TWW-Temperatur (50 °C), (gewünschte TWW-Temperatur
(50))
• Rücklauftemperatur (- - °C) (Temperaturgrenze (30))
Einstellen der gewünschten Temperaturen
Je nach gewähltem Heizkreis und gewählter Betriebsart können
alle Einstellungen für den Alltagsbetrieb direkt im Übersichtdisplay
eingegeben werden. Die im Display angezeigten Symbole werden
auf der nächsten Seite erläutert.
48 DEN-SMT/DK
ECL Comfort 310, Applikation A390
Wird anstelle des Temperaturwerts
"- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen.
"- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung
aufgetreten.
Übersichtsanzeige 1:
Beispiel für die Übersichtsanzeige
mit Einflussdarstellung:
VI.GU.Z3.03
Übersichtsanzeige 2:
