Betriebsanleitung
Typische A390.12-Applikation:
(bis zu 2 x Beheizung, 1 x TWW)
Danfoss District Energy
ECL Comfort 310, Applikation A390

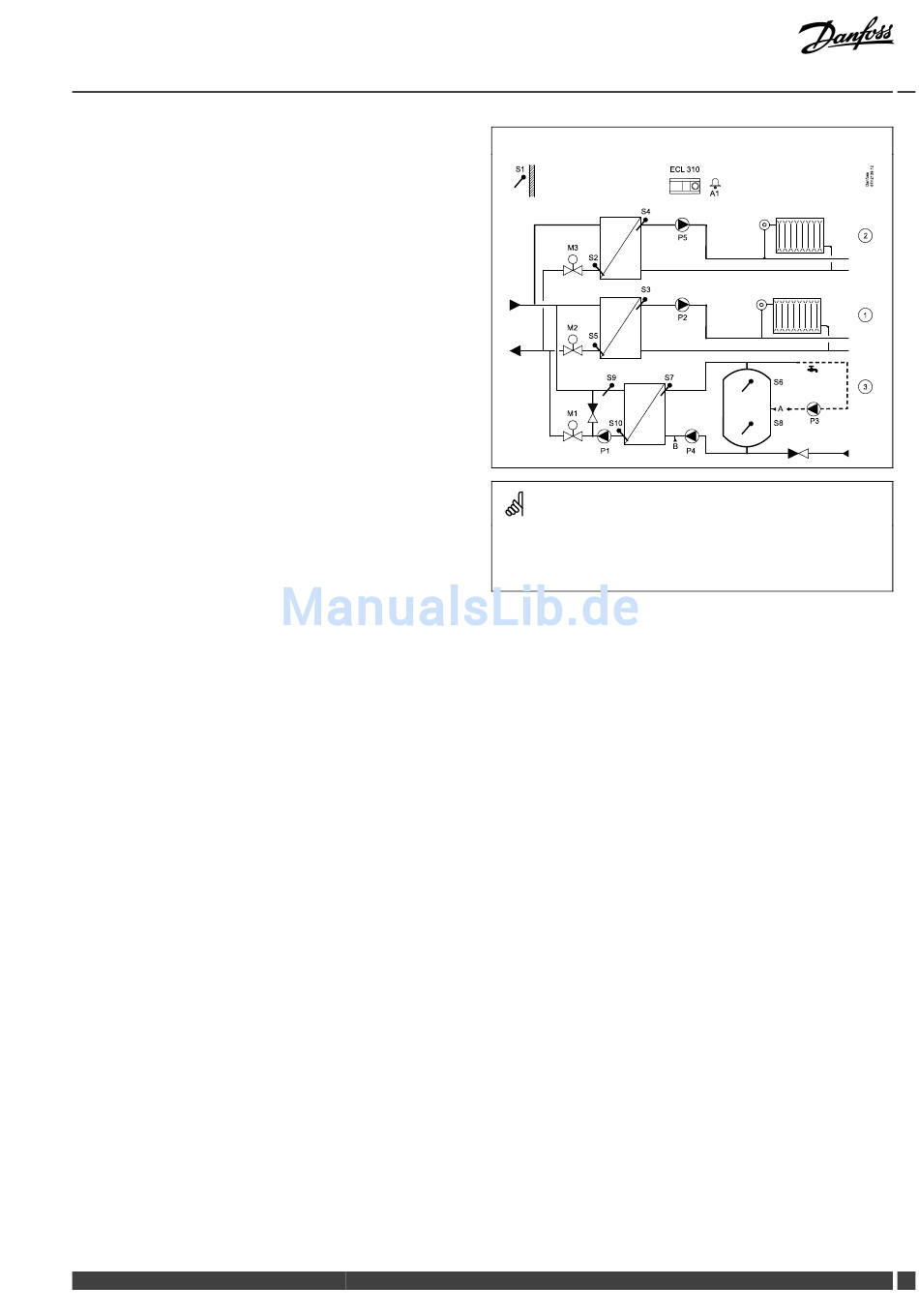

Typische A390.12-Applikation (bis zu 2 x Beheizung, 1 x TWW):
S 1
M3
S 2
M2
S 5
S 9
M1
S10
P 1
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Elektronischer Regler ECL Comfort 310
ECA 32 (Nicht abgebildet) *)
S1 Außentemperaturfühler
S2 (Optional) Rücklauftemperaturfühler, Kreis 2
S3
Vorlauftemperaturfühler, Kreis 1
S4
Vorlauftemperaturfühler, Kreis 2
S5
(Optional) Rücklauftemperaturfühler, Kreis 1
S6 Oberer TWW-Speichertemperaturfühler, Kreis 3
S7 TWW-Ladetemperaturfühler, Kreis 3
S8 (Optional) Unterer TWW-Speichertemperaturfühler,
Kreis 3
S9
TWW-Heiztemperaturfühler, Kreis 3
S10
(Optional) Rücklauftemperaturfühler, Kreis 3
P1 TWW-Heizungspumpe, Kreis 3
P2 Umwälzpumpe, Kreis 1
P3 TWW-Zirkulationspumpe, Kreis 3
P4
TWW-Ladepumpe, Kreis 3
P5
Umwälzpumpe, Kreis 2
M1 Motorregelventil (3-Punkt- und/oder 0-bis-10-V-
Regelung), Kreis 3
M2
Motorregelventil (3-Punkt- und/oder 0-bis-10-V-
Regelung), Kreis 1
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
M3
Motorregelventil (3-Punkt und/oder 0-bis-10-V-
Regelung), Kreis 2
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
A1
Alarm
A/B
Interne/externe Anschlüsse für die TWW-Zirkulation
*) Wird für die 0-bis-10-V-Regelung des Motorregelventils
verwendet
VI.GU.Z3.03
ECL 310
A1
S 4
P 5
S 3
P 2
S 7
S 6
A
P 3
S 8
B
P 4
DEN-SMT/DK 11
