V-ZUG DF-S5 Installationsanleitung

V ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch
Allgemeine Informationen
Bezeichnung Modellnummer
DF-S5
DF-S6
Typenschild
Dieses befindet sich an der Innenseite des Gerätes.
Zubehör
Zugehörende Bedienungsanleitung H4.0230 Deutsch
Alle Befestigungselemente sind im Lieferumfang enthalten.
Die Abluft darf nicht in einen Schornstein geführt werden!
Die örtlichen feuerpolizeilichen Vorschriften sind zu beachten!
Technische Daten
Daten elektrisch
Spannung 230 V ~50 Hz
Anschlusswert 320 W
Absicherung 10 A
Anschlussart Netzkabel 1,20 m mit Stecker
Montagehinweise
Der elektrische Anschluss ist durch Fachpersonal nach den Vorschriften der NIN und
der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine Netz Trennvorrichtung mit 3mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, LS Automaten und Schmelzsicherungen, die
nach der Gerätemontage frei zugänglich sind und alle Polleiter schalten, gelten als zu
lässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema
TN S) sorgen für einen sicheren Betrieb.
Alte Installationen eventuell überprüfen.
Das Gerät ist mit einem geerdeten Stecker «Typ 12» ausgestattet.
Es wird empfohlen, eine Steckdose «Typ 12» anzubringen.
Installationsanleitung
Dunstabzug
DF-S5 / DF-S6
Modell 584 / 594
Baubreite
584.1.00
584.1.02 55 cm
584.1.06
594.1.00
594.1.02 60 cm
593.1.06
Farbe
Nero
Weiss
Nero/CrNi
Nero
Weiss
Nero/CrNi

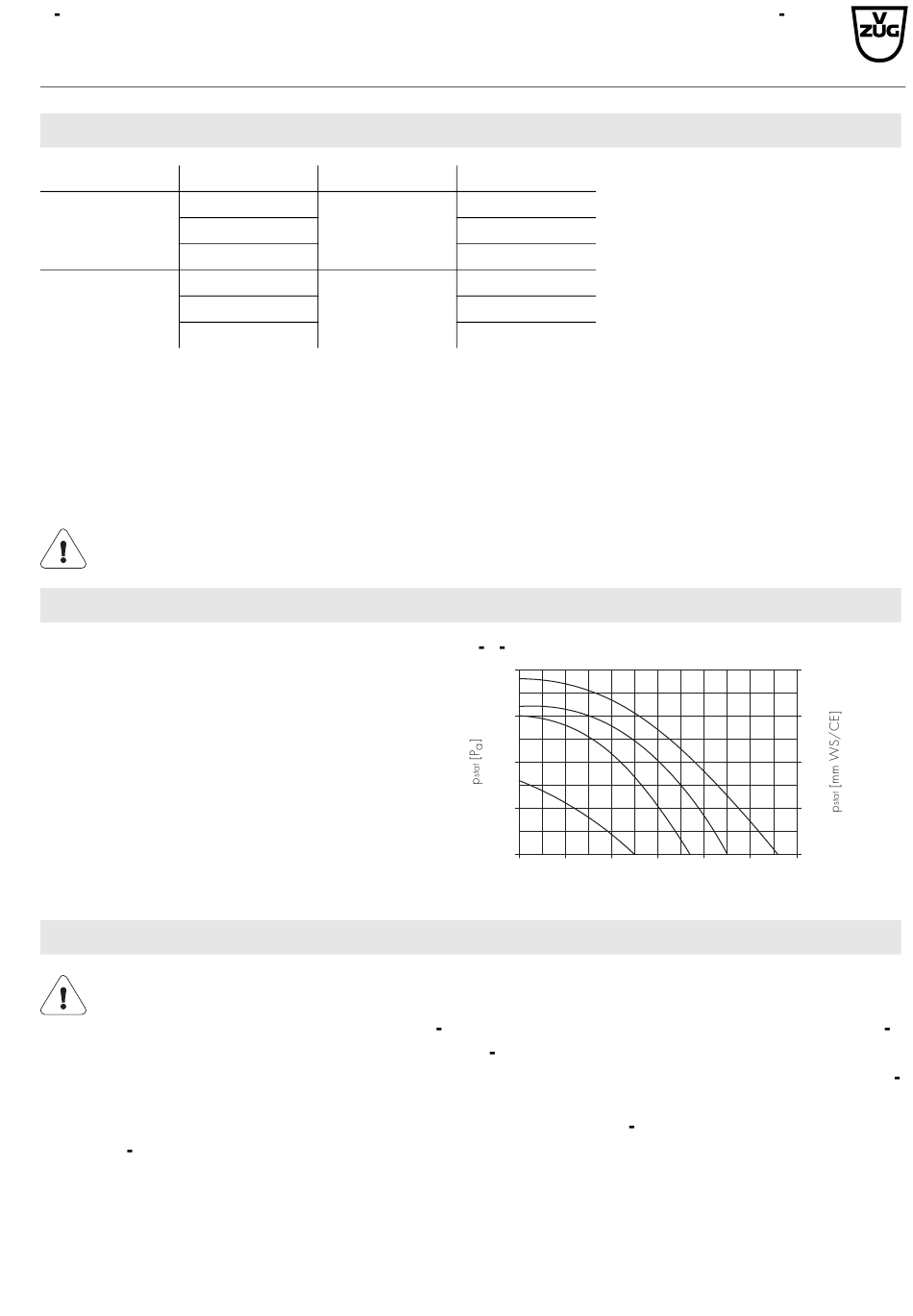

p V Diagramm
400
4
3
300
2
200
1
100
0
0 100 200
Fördermenge [m³/h]
J415.77 3
17.3.05 BDR
1/9
40
30
20
10
0
300 400 500 600
