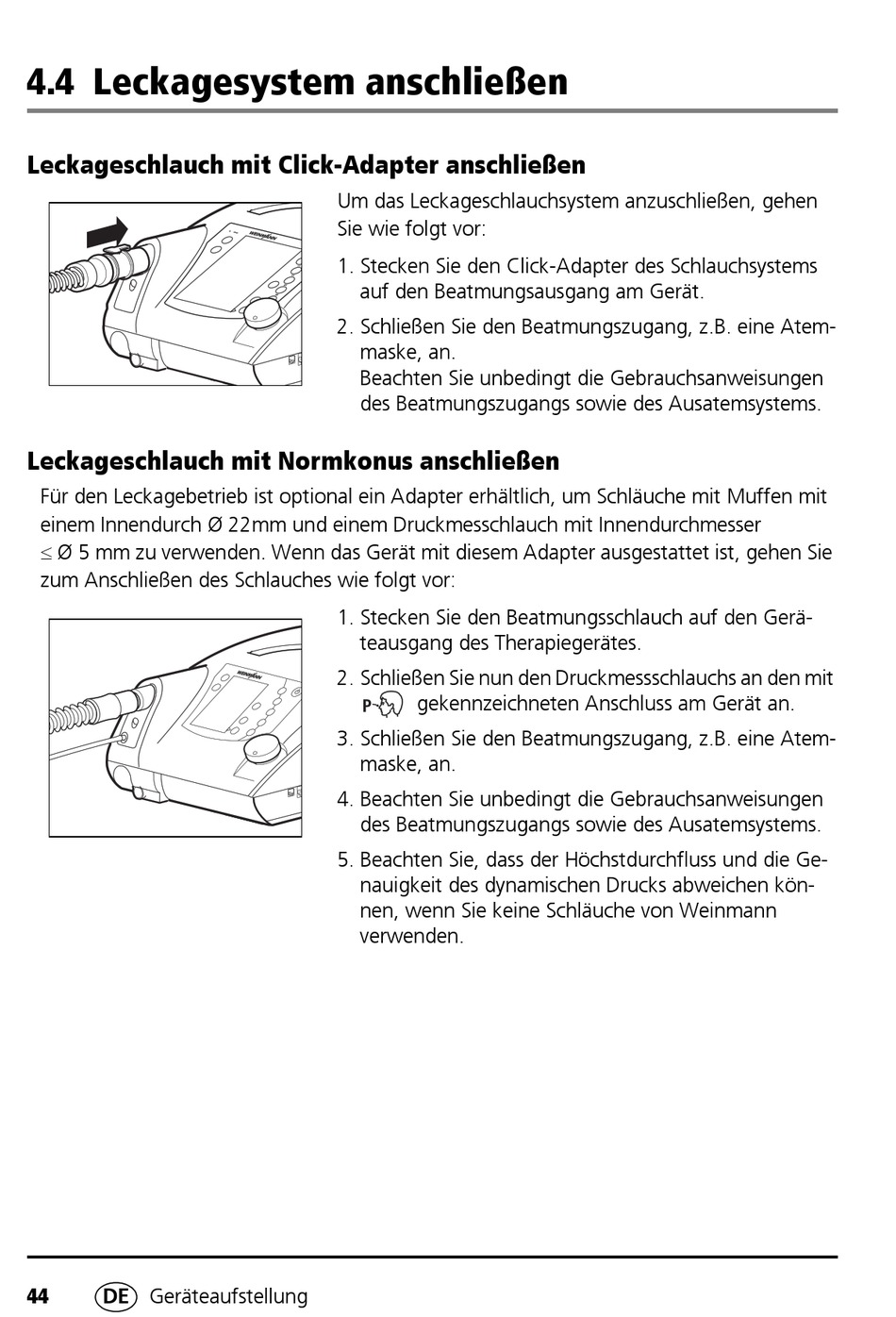

4.4 Leckagesystem anschließen
Leckageschlauch mit Click-Adapter anschließen
Leckageschlauch mit Normkonus anschließen
Für den Leckagebetrieb ist optional ein Adapter erhältlich, um Schläuche mit Muffen mit
einem Innendurch Ø 22mm und einem Druckmesschlauch mit Innendurchmesser
 Ø 5 mm zu verwenden. Wenn das Gerät mit diesem Adapter ausgestattet ist, gehen Sie
zum Anschließen des Schlauches wie folgt vor:
44 DE Geräteaufstellung
Um das Leckageschlauchsystem anzuschließen, gehen
Sie wie folgt vor:
1. Stecken Sie den Click-Adapter des Schlauchsystems
auf den Beatmungsausgang am Gerät.
2. Schließen Sie den Beatmungszugang, z.B. eine Atem-
maske, an.
Beachten Sie unbedingt die Gebrauchsanweisungen
des Beatmungszugangs sowie des Ausatemsystems.
1. Stecken Sie den Beatmungsschlauch auf den Gerä-
teausgang des Therapiegerätes.
2. Schließen Sie nun den Druckmessschlauchs an den mit
P gekennzeichneten Anschluss am Gerät an.
3. Schließen Sie den Beatmungszugang, z.B. eine Atem-
maske, an.
4. Beachten Sie unbedingt die Gebrauchsanweisungen
des Beatmungszugangs sowie des Ausatemsystems.
5. Beachten Sie, dass der Höchstdurchfluss und die Ge-
nauigkeit des dynamischen Drucks abweichen kön-
nen, wenn Sie keine Schläuche von Weinmann
verwenden.
