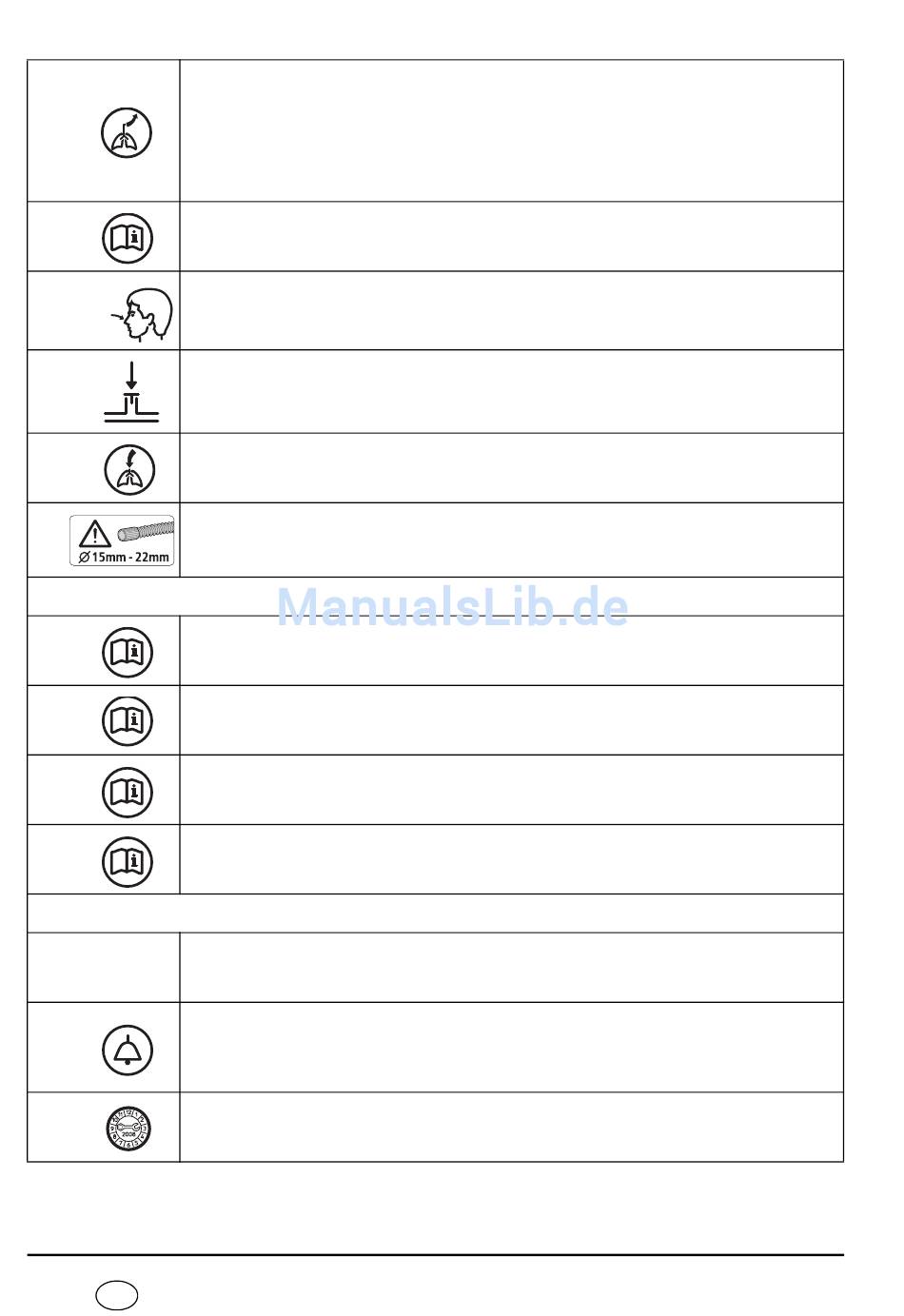

Weinmann VENTIlogic LS Gebrauchsanweisung Seite 12

VENTIlogic LS:
Anschluss Ausatemluft Patient bei Doppelschlauchsystem mit
3
Patientenventil
VENTIlogic plus:
Öffnung wird bei VENTIlogic plus nicht verwendet.
4
Buchse: Elektrischer Anschluss für Sauerstoffsensor; max. 100 mV DC
5
Anschluss: Druckmessschlauch (blau gekennzeichnet). Therapiedruck
P
0-50 hPa (nur für Schlauchsystem mit Patientenventil)
6
Anschluss: Steuerschlauch für Patientenventil 0-50 hPa (nur
Schlauchsystem mit Patientenventil)
7
Geräteausgang: Austritt Atemluft mit 0-45 hPa bei Schlauchsystemen mit
Patientenventil, 0-40 hPa bei Leckagesystem
8
Geräteausgang: Nur Schlauchsysteme mit einem Durchmesser von
Ø15 mm - 22 mm zulässig.
9
Anschluss für optionale Zusatzgeräte, z.B. Analogbox D/A;
Max. Stromabgabe bei 5 V: 50 mA
10
Anschluss zum Einstellen der Therapieparameter über VENTIviews durch
Fachpersonal; Max. Stromabgabe bei 12 V: 50 mA
11
Einschub SD-Karte
12
Wechselakku
~
13
Stecker Netzversorgungseingang 115/230 V AC; 50/60 Hz
Anschluss Fernalarm: Anschluss für Schwesternrufsystem und
14
Fernalarmbox VENTIremote alarm. Schaltleistung: 60 V DC / 2 A; 42 V
AC / 2 A
15
Wartungsaufkleber: Kennzeichnet, wann die nächste Wartung
erforderlich ist
12 DE Übersicht
Rechte Seite
Rückseite
