KAPITEL 3
ANSCHLIEßEN DER STROMVERSORGUNG UND GERÄTE

Display-Anschlussfeld

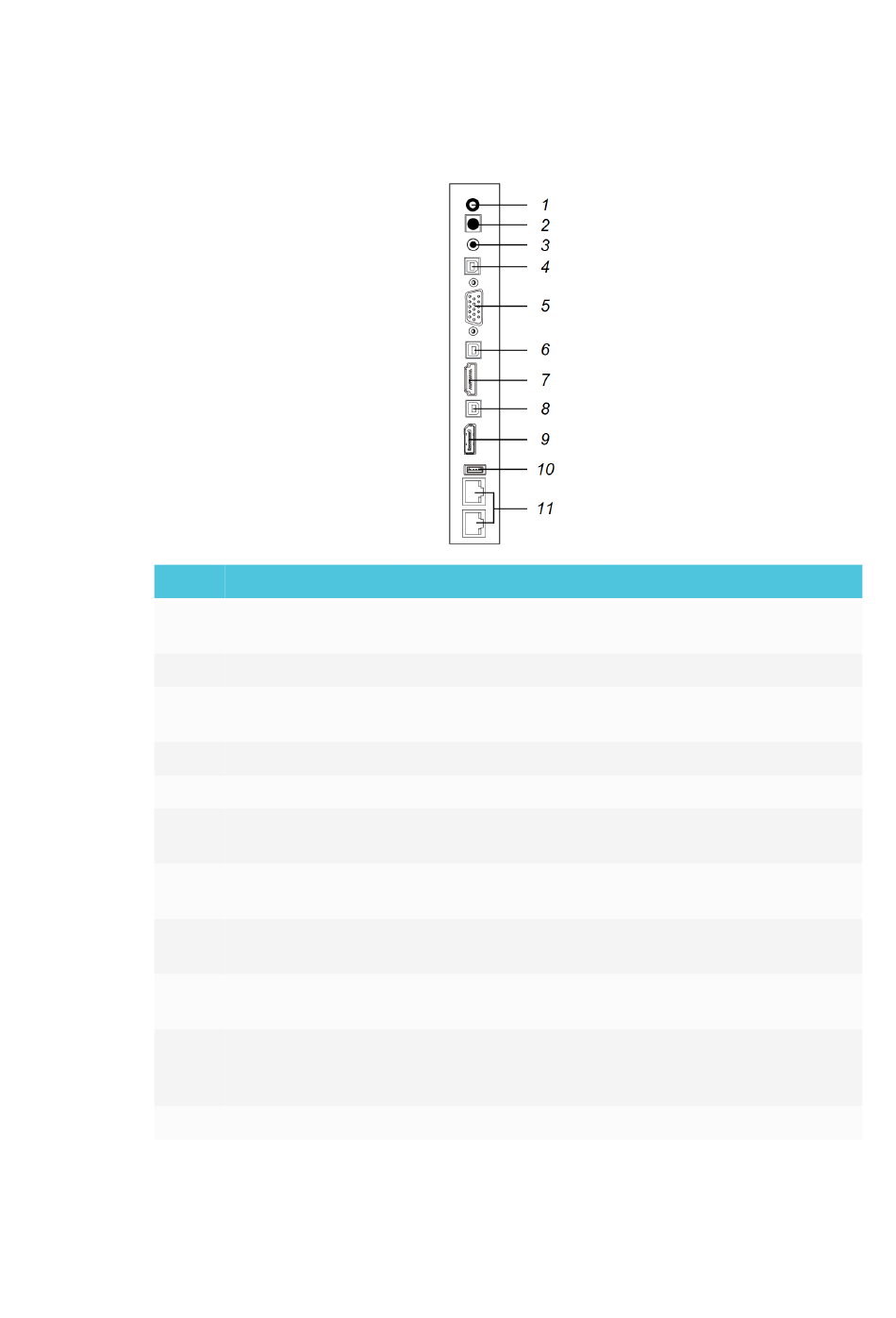

Die nachfolgende Abbildung und Tabelle zeigen die Anschlüsse am Anschlussfeld des
Displays:
Nein. Verbindung
1 3,5-mm-Stereo-
Ausgang
2 S/PDIF-Ausgang
3 3,5-mm-Stereo-
Eingang
4 USB Typ-B
5 VGA Eingang
6 USB Typ-B
7 HDMI 2.0-Eingang
8 USB Typ-B
9 DisplayPort-Eingang
10 USB-Typ A
11 RJ45 (×2)
29 smarttech.com/de/kb/171164
Für den Anschluss an:
Externe Lautsprecher
Digitaler Audioausgang
VGA-Eingang (Audio)
VGA-Eingang (Berührung)
VGA-Eingang (Video)
HDMI-1-Eingang
(Berührung)
HDMI 1-Eingang (Video
und Audio)
DisplayPort-Eingang
(Berührung)
DisplayPort-Eingang
(Video und Audio)
[Nicht verfügbar]
Netzwerk
Notizen
Siehe Seite 27.
Siehe Seite 27.
Siehe Seite 25.
Siehe Seite 25.
Siehe Seite 25.
Siehe Seite 25.
Siehe Seite 25.
Siehe Seite 25.
Siehe Seite 25.
Bei diesem Anschluss handelt
es sich um einen
Wartungsanschluss.
Siehe Seite 24.
