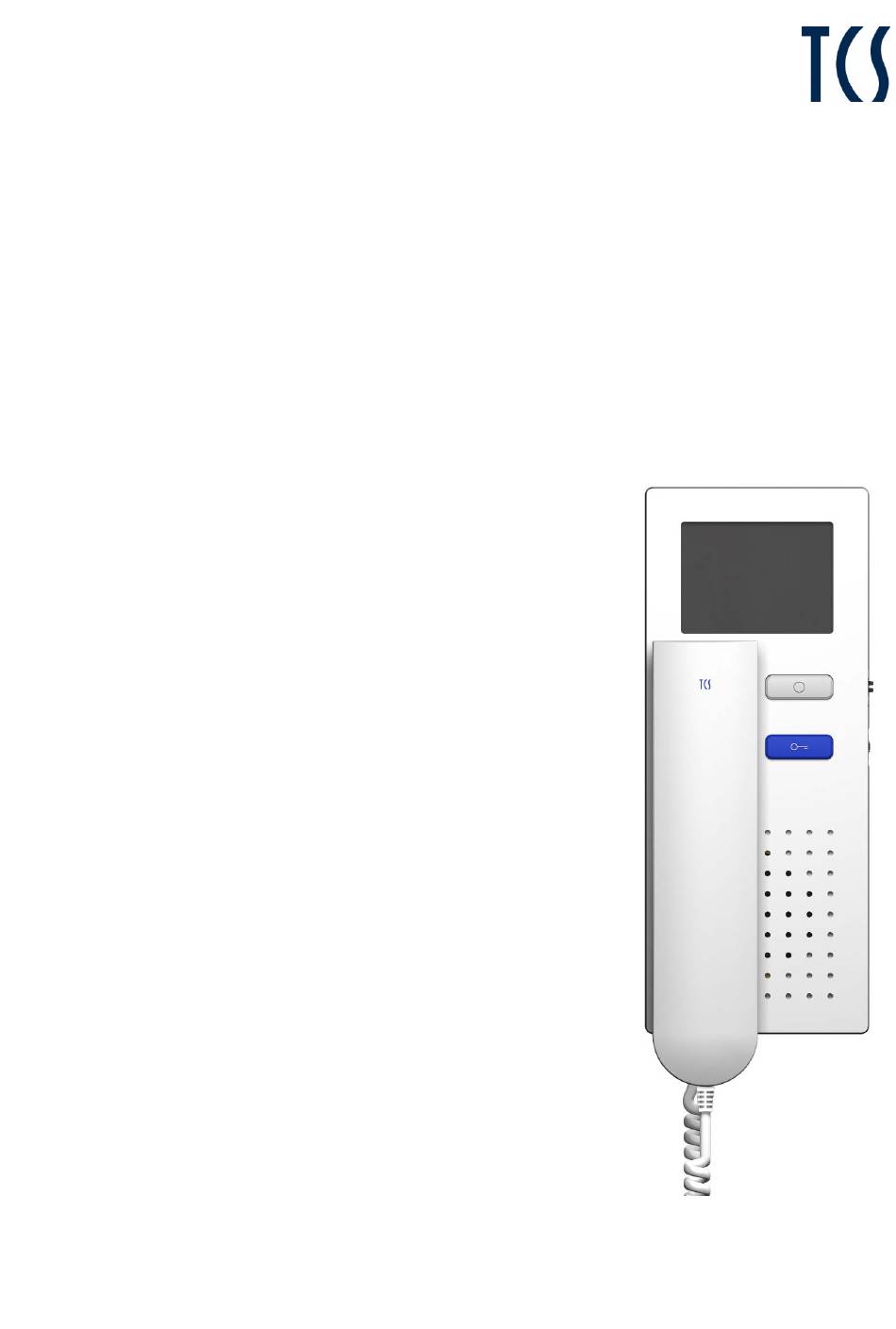

- Seite 1 Produktinformation Video-Türtelefon IVH3222-0140...
-
Seite 2: Inhaltsverzeichnis
Geräteübersicht ................................5 Anzeige- und Bedienelemente ............................5 Technische Daten ................................. 6 Max. Anzahl IVH3222-0140 ............................6 Montage und Installation ....................6 Montage ..................................6 Einbau von Funktionserweiterungen ..........................8 Anschließen der Leitungen .................... 9 ... -
Seite 3: Lieferumfang
Lieferumfang 1 x Innenstation IVH3222-0140: Oberschale, Unterschale, Hörer mit Anschlussschnur Produktinformation Bedienungsanleitung Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist. -
Seite 4: Sicherheitshinweise
Spannung von 32 V DC nicht überschritten wird. Produktbeschreibung Bestimmungsgemäßer Gebrauch Das IVH3222 ist eine Video-Innenstation zum Gegensprechen mit Hörer für den TCS:BUS. Es ist für den Betrieb in TCS-Videoanlagen und kombinierten Audio-/Videoanlagen im Objektbereich ge- eignet. Es ist für die Aufputzmontage über einer UP-Dose geeignet. -
Seite 5: Geräteübersicht
ein Parallelruf einstellbar mittels Servicegerät TCSK oder configo™ Rufen einer Zentrale über Steuerfunktion 8 (mit konfigurierter Funktionstaste) möglich Mithörsperre Hörerschnur steckbar Unterschale mit gesteckter Schraubklemme vorinstallierbar Konfigurationssoftware configo™ zur komfortablen Anlagenkonfiguration am PC mit automatischer Erkennung von Gerätetyp und Seriennummer nutzbar ... -
Seite 6: Technische Daten
Gehäuse Kunststoff, weiß Abmaße (in mm) H 250 x B 100 x T 50/28 (mit/ohne Hörer) Gewicht 410 g Max. Anzahl IVH3222-0140 Bei Verwendung von Versorgungs- und Steuergerät 6-Drahtbetrieb VBVS05-SG, 1 Strang BVS20-SG + NGV1011, 1 Strang Montage und Installation... - Seite 7 Unterschale montieren Setzen Sie eine Unterputzdose an der Wand, wo das Gerät positioniert werden soll (Abb. 2). Positionieren Sie die Kabeldurchführung der Unterschale auf der Unterputzdose. Montieren Sie die Unterschale mit mindestens 3 geeigneten Schrauben (Abb. 2). Die Schrauben sind nicht im Lieferumfang enthalten.
-
Seite 8: Einbau Von Funktionserweiterungen
► Heben Sie die Oberschale aus den beiden oberen Rastwin- keln heraus (2). Abb. 7: Öffnen des Telefons Einbau von Funktionserweiterungen Das Video-Türtelefon IVH3222-0140 kann um die folgenden Komponenten erweitert werden: Einbau-Ruf-Relais TRE1-EB Abb. 8: Einbau-Ruf-Relais TRE1-EB Beachten Sie die Produktinformation zum Einbau-Ruf-Relais TRE1-EB. -
Seite 9: Anschließen Der Leitungen
Anschließen der Leitungen Anschlussleitungen Zulässiger Querschnitt (Durchmesser): 0,08 … 0,82 mm (Ø 0,32 … 1,0 mm) Max. Anzahl Drähte pro Klemmenkontakt: 2 x 0,8 mm, 3 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt. -
Seite 10: Inbetriebnahme
Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. Inbetriebnahme WARNUNG! Lebensgefahr durch elektrischen Schlag Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Si- cherheits-forderungen nach DIN VDE 0100. -
Seite 11: Konfigurationsmöglichkeiten
Konfigurationsmöglichkeiten configo Funktion Manuell TCSK ab Version 1.8.x.x Funktionstaste: Bildtaste – Funktionstaste: Steuerfunktion 8 – Funktionstaste: Lichtschalten – Ruftonlautstärke – – Ruftöne für 2 Türrufe, Internrufe und Etagenrufe auswählen – – Parallelzuordnung – Bildparameter (Helligkeit, Kontrast) – Bildparameter (Farbsättigung) – –... -
Seite 12: Einstellungen
Voraussetzungen für die Programmierung: ► Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist. ► Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist. ► Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet. -
Seite 13: Klingeltaste Programmieren
Klingeltaste programmieren Steuer- und Versorgungsgerät: Programmiermodus der Anlage einschalten Drücken Sie kurz Die LED blinkt. Der Programmiermodus der Anlage ist ein- RUN/PROG-Taste. geschaltet. Klingeltasten lö- schen Lassen die Klingeltaste los. Drücken Sie die Taste, die gelöscht werden soll ca. 6 Sekunden Wiederholen Sie Schritt 2 um weitere bis ein Quittungston ertönt. -
Seite 14: Reparatur
Überprüfen Sie Leitungsverlegung strom, bedingt durch Potentialunter- und versuchen Sie aktive Komponen- schiede. ten auf ein Potential zu installieren. Integrieren Sie ein Koppelglied in den Video-Bus um diesen galvanisch zu trennen. Die Zubehörteile erhalten Sie über den Technischen Vertrieb von TCS. -
Seite 15: Reinigung
Entfernen Sie die zweite Videoquelle zu sehen. aus dem Strang. Schließen Sie diese bei Bedarf über einen Videoumschalter mit dem be- stehenden TCS:BUS zusammen. Kein Bild. Es liegt kein Signal an. Messen Sie die Spannung zwischen Beim Betätigen der Bildtaste erfolgt P und b. -
Seite 16: Konformität
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
