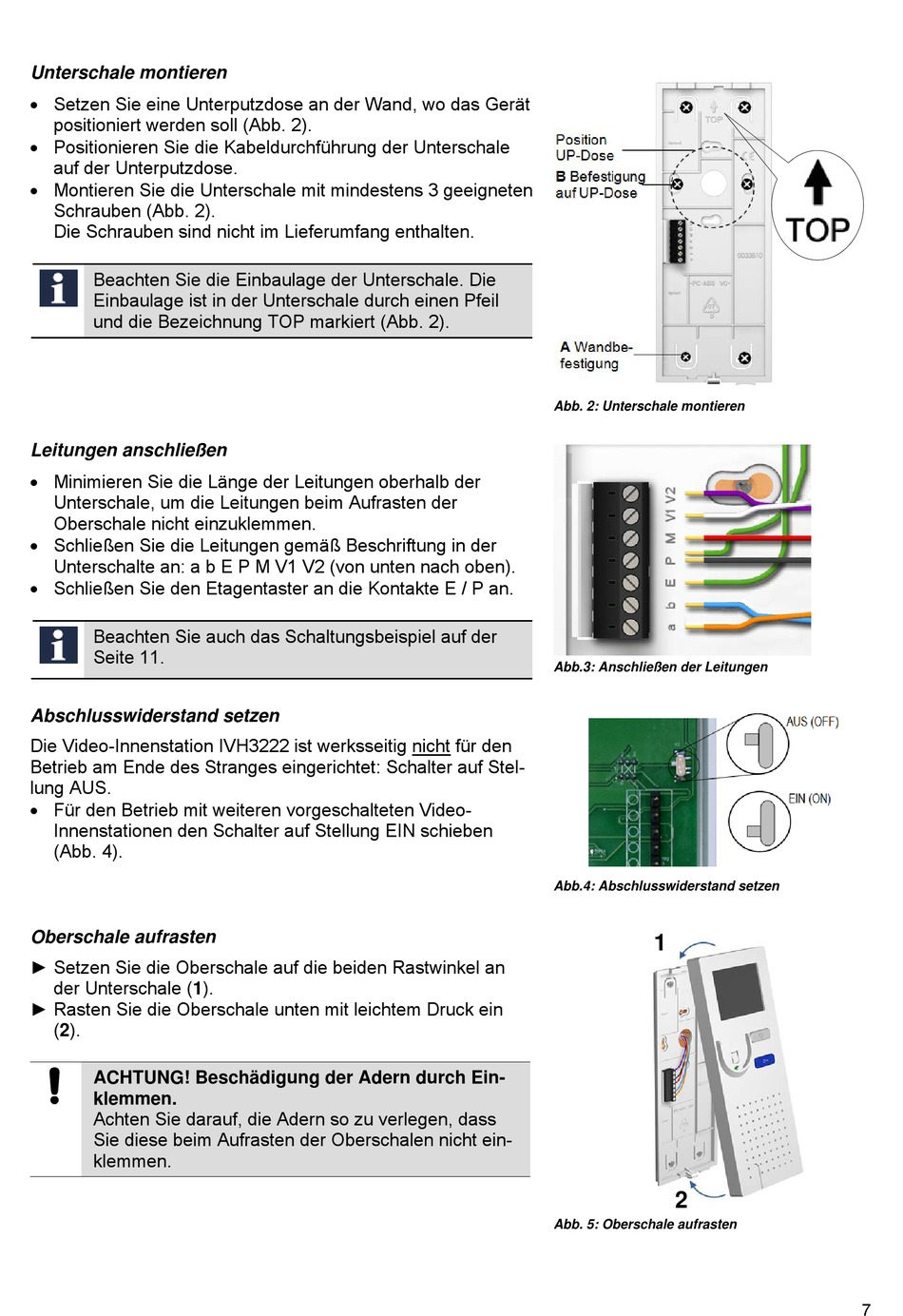

Unterschale montieren
Setzen Sie eine Unterputzdose an der Wand, wo das Gerät
positioniert werden soll (Abb. 2).
Positionieren Sie die Kabeldurchführung der Unterschale
auf der Unterputzdose.
Montieren Sie die Unterschale mit mindestens 3 geeigneten
Schrauben (Abb. 2).
Die Schrauben sind nicht im Lieferumfang enthalten.
Beachten Sie die Einbaulage der Unterschale. Die
Einbaulage ist in der Unterschale durch einen Pfeil
und die Bezeichnung TOP markiert (Abb. 2).
Leitungen anschließen
Minimieren Sie die Länge der Leitungen oberhalb der
Unterschale, um die Leitungen beim Aufrasten der
Oberschale nicht einzuklemmen.
Schließen Sie die Leitungen gemäß Beschriftung in der
Unterschalte an: a b E P M V1 V2 (von unten nach oben).
Schließen Sie den Etagentaster an die Kontakte E / P an.
Beachten Sie auch das Schaltungsbeispiel auf der
Seite 11.
Abschlusswiderstand setzen
Die Video-Innenstation IVH3222 ist werksseitig nicht für den
Betrieb am Ende des Stranges eingerichtet: Schalter auf Stel-
lung AUS.
Für den Betrieb mit weiteren vorgeschalteten Video-
Innenstationen den Schalter auf Stellung EIN schieben
(Abb. 4).
Oberschale aufrasten
► Setzen Sie die Oberschale auf die beiden Rastwinkel an
der Unterschale (1).
► Rasten Sie die Oberschale unten mit leichtem Druck ein
(2).
ACHTUNG! Beschädigung der Adern durch Ein-
klemmen.
Achten Sie darauf, die Adern so zu verlegen, dass
Sie diese beim Aufrasten der Oberschalen nicht ein-
klemmen.
Abb. 2: Unterschale montieren
Abb.3: Anschließen der Leitungen
Abb.4: Abschlusswiderstand setzen
1
2
Abb. 5: Oberschale aufrasten
7
