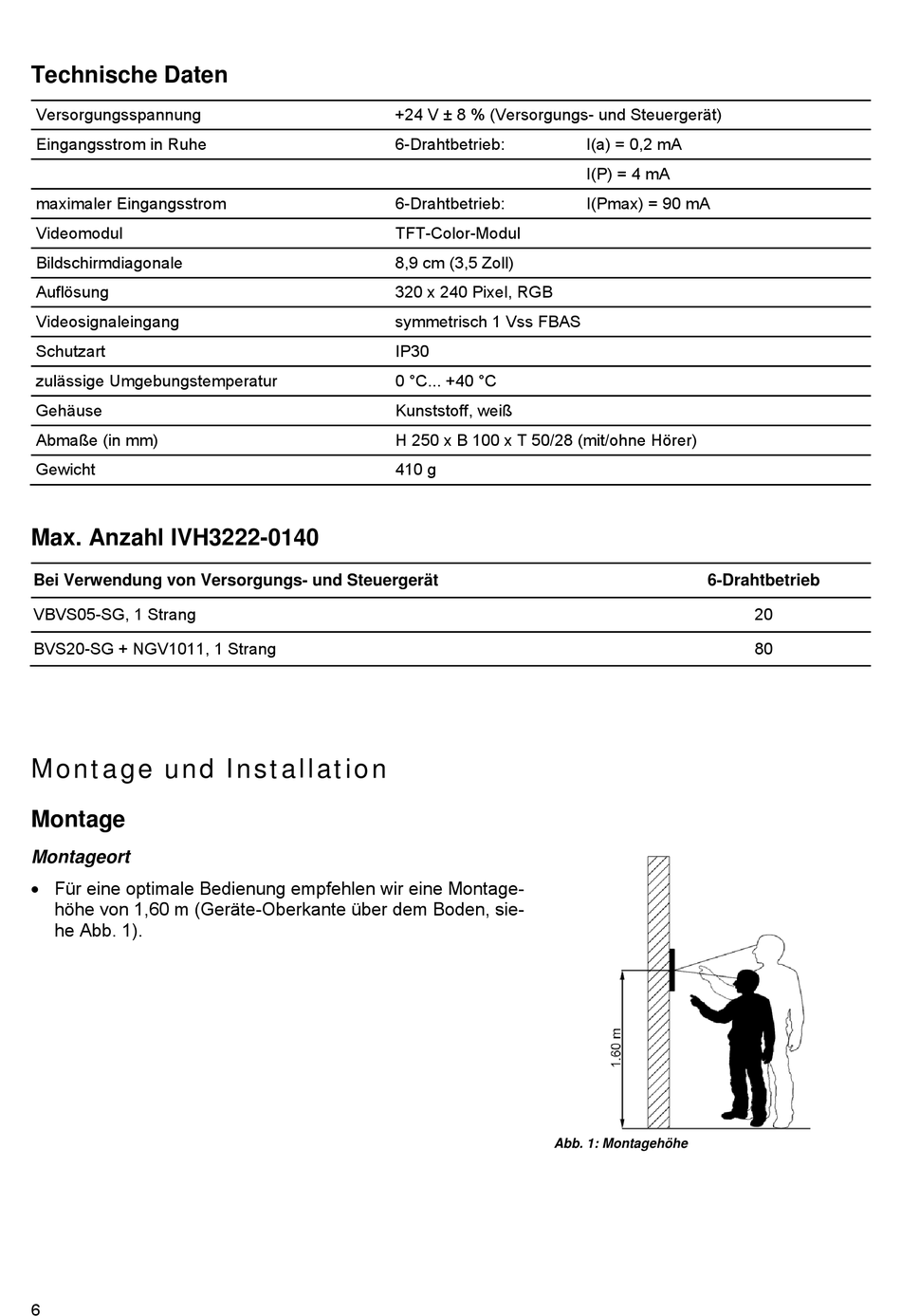

Technische Daten
Versorgungsspannung
Eingangsstrom in Ruhe
maximaler Eingangsstrom
Videomodul
Bildschirmdiagonale
Auflösung
Videosignaleingang
Schutzart
zulässige Umgebungstemperatur
Gehäuse
Abmaße (in mm)
Gewicht
Max. Anzahl IVH3222-0140
Bei Verwendung von Versorgungs- und Steuergerät
VBVS05-SG, 1 Strang
BVS20-SG + NGV1011, 1 Strang
Montage und Installation
Montage
Montageort
Für eine optimale Bedienung empfehlen wir eine Montage-
höhe von 1,60 m (Geräte-Oberkante über dem Boden, sie-
he Abb. 1).
6
+24 V ± 8 % (Versorgungs- und Steuergerät)
6-Drahtbetrieb:
6-Drahtbetrieb:
TFT-Color-Modul
8,9 cm (3,5 Zoll)
320 x 240 Pixel, RGB
symmetrisch 1 Vss FBAS
IP30
0 °C... +40 °C
Kunststoff, weiß
H 250 x B 100 x T 50/28 (mit/ohne Hörer)
410 g
Abb. 1: Montagehöhe
I(a) = 0,2 mA
I(P) = 4 mA
I(Pmax) = 90 mA
6-Drahtbetrieb
20
80
