2. Transport und Lagerung
2.1. Transport
Bewegen Sie das Gerät nur sofern alle Vorkehrungen getroffen
wurden um ein Umfallen der Stahlfalsche oder eine Beschädi-
gung der Kabel- und Schlauchleitungen zu unterbinden!
Beachten Sie weiters folgende Punkte:
➪ Nicht geeignete Bewegungen können Personenverletzungen oder
Schäden am Gerät verursachen.
➪ Stöße oder ein Werfen des Gerätes sind untersagt.
2.2. Lagerung
➪ Wird das Gerät nicht sofort in Betrieb genommen, muss es an ei-
nem geschützten, sauberen, trockenen und vibrationsfreien Ort ge-
lagert werden.
➪ Die Lagertemperatur sollte dauerhaft +30°C nicht über und +5°C
nicht unterschreiten.
Eine längere Lagerung an einem feuchten Ort, ist zu vermeiden.
➪ Bei einer längeren Lagerung nach erfolgter Verwendung ist das
Gerät wie unter Wartung beschrieben zu reinigen.
➪ Gasschlauchanschluss am Gerät sowie Ein-/Auslass des Druck-
minderers müssen bei Lagerung vor Verschmutzung geschützt
werden. Bringen Sie Schutzkappen oder ein passendes Abdeck-
band an.

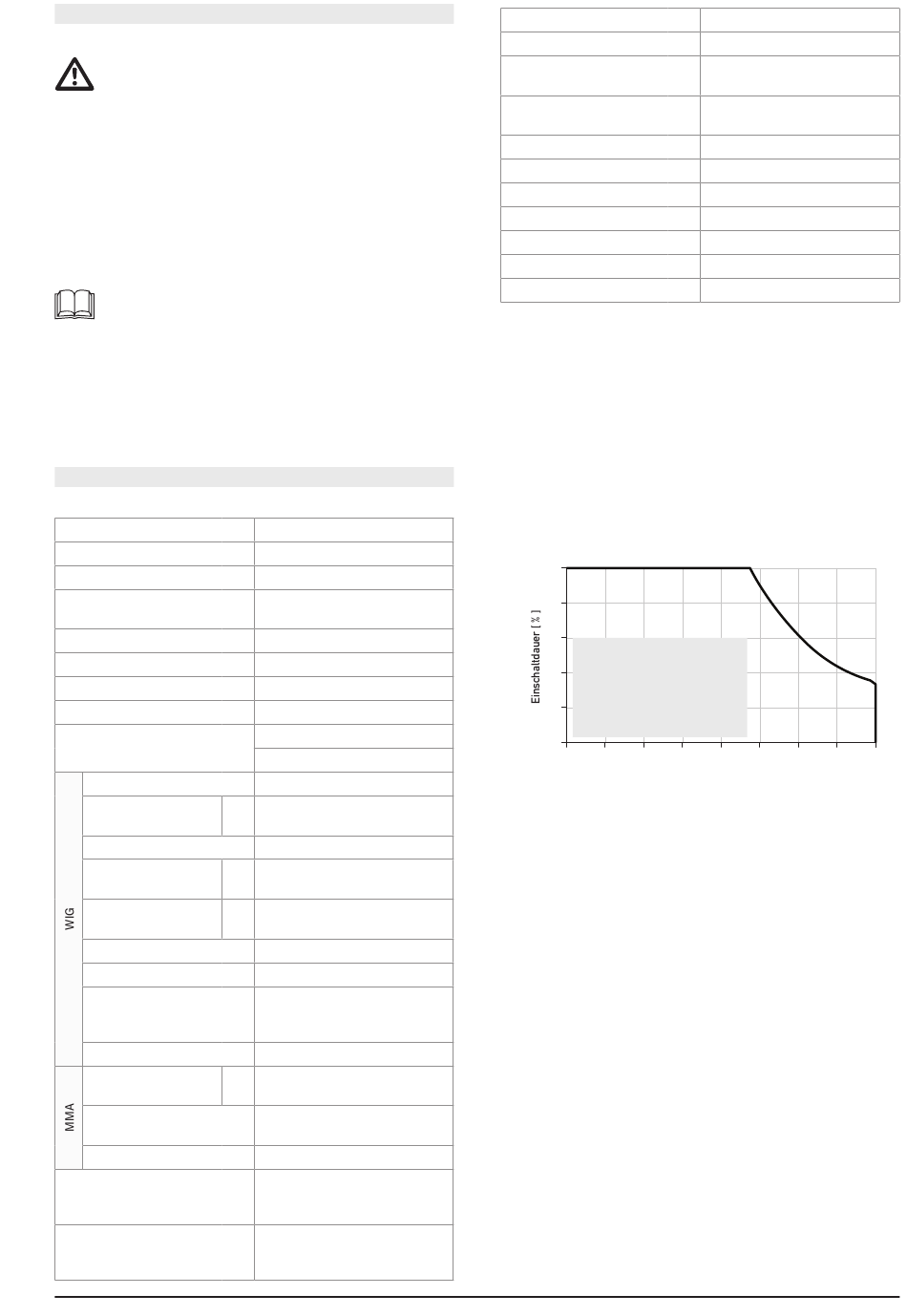

3. Spezifikation
3.1. Technische Daten
Modell
EAN
Bauart
Mögliche Schweißprozesse
1)
Netzversorgung
Leistungs- / Stromaufnahme
Empf. Netzabsicherung
Netzkabel/-stecker
Einschaltdauer
2)
Gasvorströmzeit
Startstrom
(Ignition AMP)
Stromanstiegszeit
Schweißstrom (Base)
Pulsstrom (Peak)
Endstrom
(Crater AMP)
Stromabsenkzeit
Gasnachströmzeit
Pulsfrequenz
Puls Tastverhältnis
Schweißstrom
(Arc AMP)
Startstrom Zeit
(Zeit für Hotstart)
Endstrom (Arc Force)
Masse-/Werkstückklemme
3)
WIG-Brennersatz
3)
DE
SWG-WIG200
9009970007027
PWM Schweißinverter
WIG-DC (gepulst, ungepulst)
MMA-DC (E-Hand)
230 V
, 1 ph., 50 Hz
±10%
6 kVA (I
: 35,6A / I
: 18,9A)
MAX
EFF
C25/1+N (träge)
2 m, CEE7/4
35% bei 200A @ 40°C
100% bei 118A @ 40°C
0,0s - 3,0s (0,1s Schritte)
DC 10A - 200A (1A Schritte)
0,0s - 60,0s (0,1s Schritte)
DC 10A/10,4V - 200A/18,0V (U
0
DC 5A - 200A
0,0s - 60,0s (0,1s Schritte)
0,0s - 20s (0,1s Schritte)
0,5Hz - 200Hz
(0,5-99,9Hz Auflösung 0,1Hz,
100-200Hz Auflösung 1Hz)
10%-90%
DC 10A/20,4V - 180A/27,2V (U
0
0,01s - 1,00s
0A - 180A
Klemme
mit 3m/16mm² Kabel bis 150A
im Lieferumfang enthalten
WP26 Brenner (interner Schalter)
mit 2,5m Kabel
im Lieferumfang enthalten
MMA-Elektrodenhalter
Gasanschluss
Schutzgasschlauch
Druckminderer
Kühlung
Schutzart / Isolationsklasse
Wirkungsgrad / cos φ
Umgebungstemperatur
Luftfeuchtigkeit
Geräteabmessungen (LxBxH)
Eigengewicht ohne Zubehör
Mögliche Schweißprozesse
1)
Bitte beachten Sie, dass im Standardlieferumfang des Gerätes ledig-
lich ein WIG-Brennersatz mit Standardelektrode samt Massekabel und
Druckminderer enthalten sind. Sollten Sie andere Schweißprozesse
durchführen wollen, sind andere Brenner bzw. Brennerzubehör optio-
nal erhältlich.
Einschaltdauer
2)
Die Einschaltdauer ist jene Ausgangsleistung welche vom Gerät inner-
halb von 10min maximal abgerufen werden kann (ED=35%/200A). D.h.
das Gerät wurde entwickelt um 3,5 von 10 Minuten mit 200A schwei-
ßen zu können. Die restliche Zeit muss das Gerät abkühlen. Sollte die
erlaubte Einschaltdauer überschritten werden, schaltet der Thermo-
schutz das Gerät ab, der Ventilator läuft weiter bis das Gerät wieder
auf Betriebstemparatur abgekühlt ist. Eine höhere Einschaltdauer bei
geringerer Leistung ist natürlich möglich.
100
80
60
40
20
0
0
Brenner
3)
Im Standardlieferumfang befindet sich ein WP-26 WIG Brenner mit
2,5m Schlauchpaket (inkl. Wolframelektrode, Gasdüsen, Spannele-
menten) sowie einer Masseklemme samt 3m Kabel geeignet bis 150A
Schweißstrom. Der externe Schalter kann vom Brenner demontiert
=65V)
werden.
Optional erhältlich sind:
➪ Werkstückklemme mit Kabel bis 400A
➪ SR26 WIG Brennersatz (interner/integrierter Schalter)
➪ MMA Handelektrodenhalter mit Kabel
sowie Spannhülsen, -gehäuse, Gasdüsen, Elektroden nach Bedarf
Druckminderer
4)
Im Standardlieferumfang des Gerätes befindet sich ein einstufiger
Druckminderer mit Druck- und Literanzeige geeignet für Argon und
Mischgase ohne Vorwärmung.
=65V)
Optional
3)
über Schnellkupplung
mit Schnellkupplung Länge: 2,5 m
im Lieferumfang enthalten
mit Druck- und Durchflussanzeige
4)
im Lieferumfang enthalten
Luftgekühlt
IP 21S / F
85 % / 0,7
-10 bis +40°C
< 80%
395 x 140 x 280 mm
10,6 kg
Sicherer
Betriebsbereich
25
50
75
100
125
Schweißstrom [ A ]
150
175
200
3
