3. Controleer de werking van het
viziermechanisme door het vizier
een maal tot tegen de aanslag te
openen.
®
PINLOCK -LENS
Montage

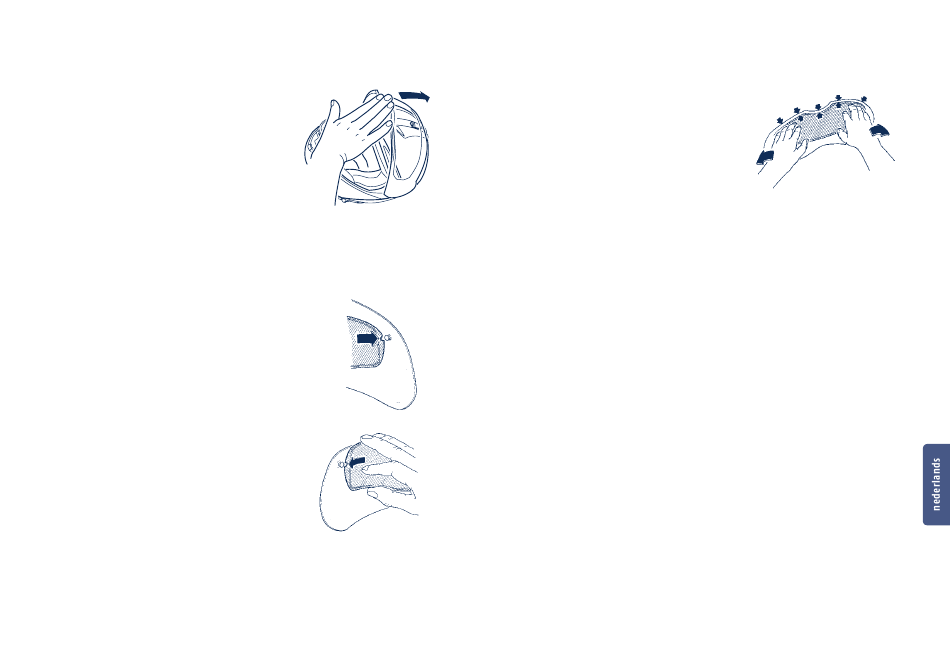

1. Leg de Pinlock ® -lens zo in het
hoofdvizier dat deze aan een zijde
op de verbindingsbout ligt en de
siliconepakking zich aan de zijde
bevindt die naar het buitenvizier
is gericht.
2. Grijp nu aan de tegenoverliggende
kant de Pinlock ® -lens aan de
boven- en onderkant vast en druk
het uiteinde van het binnenvizier
met de wijsvinger in een lichte
S-vorm. Nu kunt u de uitsparing
gemakkelijk over de verbindings-
bout brengen en de Pinlock
loslaten.
226
® -lens
3. De Pinlock ® -lens moet nu in het
buitenvizier liggen. De onderkant
van de Pinlock ® -lens moet
evenwijdig met de onderkant van
het hoofdvizier lopen. Om de
positie van de Pinlock ® -lens te
wijzigen, buigt u het vizier met de
handpalmen voorzichtig uiteen tot
u de Pinlock ® -lens kunt
verschuiven.
4. Controleer of de siliconepakking
rondom gelijkmatig op het vizier ligt.
Alleen dan zal uw vizier niet beslaan.
5. Verwijder indien nodig de bescherm-
folie van de Pinlock®-lens. Mocht het
vizier ondicht zijn en daardoor beslaan,
dan is de Pinlock®-lens niet juist aan-
gebracht of is de druk op de pakking te
laag. De druk op de pakking kan geregeld
worden door aan beide excentrische
verbindingsbouten te draaien.
Demonteren
1. Leg het vizier op een zachte,
schone doek om de Pinlock®-lens
te demonteren. De bovenkant van
het vizier moet naar u gericht zijn.
