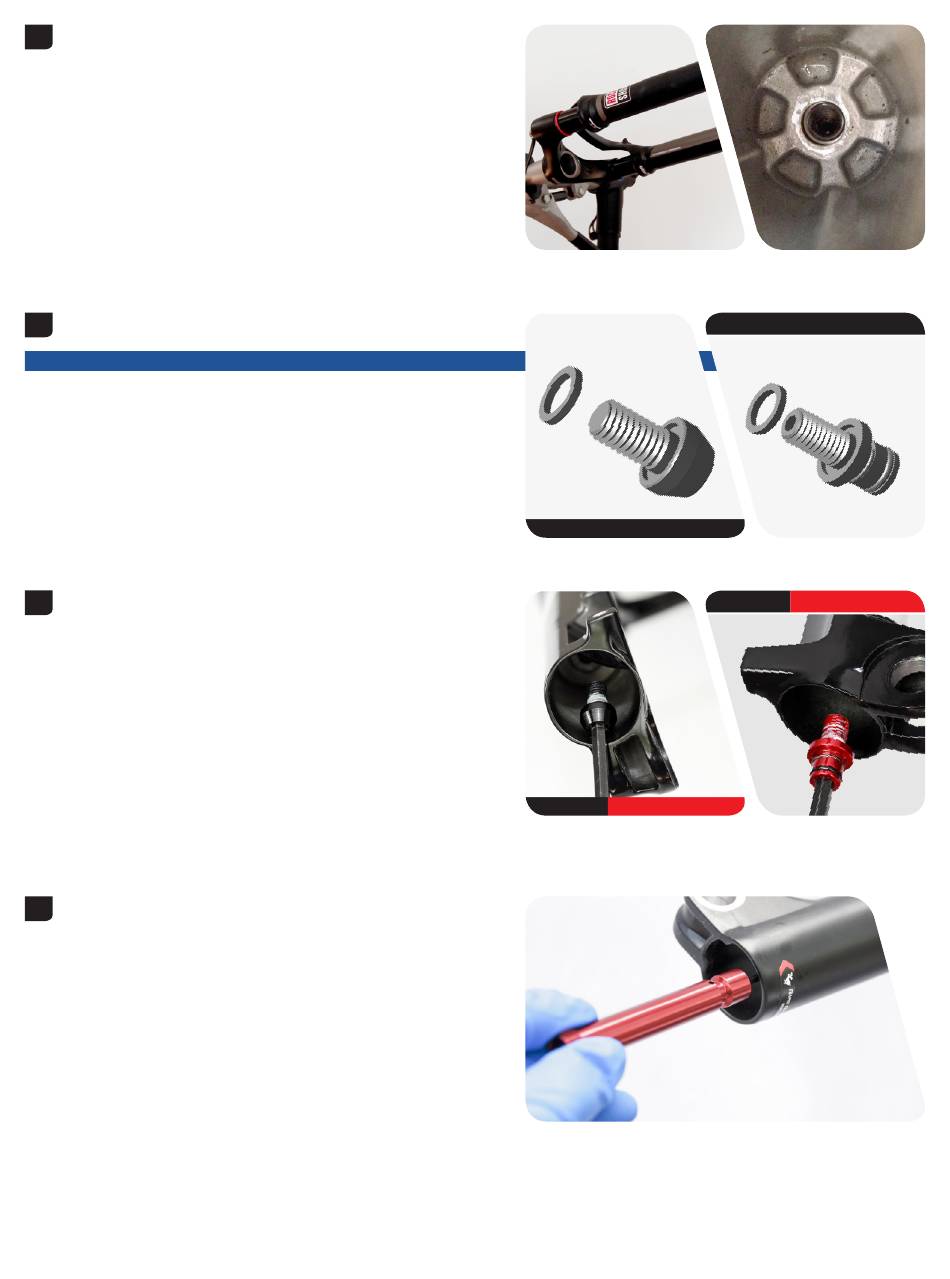

Schieben Sie die untere Gabelbein-Baugruppe auf das Standrohr, bis sie
5
anschlägt und die Luftführungsstange und Dämpfer-Führungsstange durch
die Schraubenbohrungen in den unteren Gabelbeinen sichtbar sind.
Montieren Sie jeweils einen neuen Sprengring auf der unteren Schraube
6
auf der Federseite und auf der Dämpferseite.
Beschädigte oder verschmutzte Sprengringe können zu Leckagen führen.
Schrauben Sie die schwarze untere Schraube in die Führungsstange auf
7
der Federseite des unteren Gabelbeins. Schrauben Sie die rote untere
Schraube in die Führungsstange auf der Dämpferseite des unteren
Gabelbeins.
Ziehen Sie die Schrauben mit einem Drehmomentschlüssel mit einem
5-mm-Inbusaufsatz mit 7,3 N•m an.
Drücken Sie den Zugstufeneinstellring in die untere Schraube des
8
Zugstufendämpfers auf der Antriebsseite, bis er fest sitzt. Sehen Sie
in Ihren Notizen zu den Einstellungen vor der Wartung nach, um die
Zugstufeneinstellung wiederherzustellen.
H I N W E I S
Federseite
5 mm
7,3 N·m
Einbau der unteren Gabelbeine
Dämpferseite
5 mm
7,3 N·m
30
