KLEMMVORRICHTUNG

Das Gerät hat zwei unabhängige parallele
Klemmsysteme. In beiden Klemmsystemen
können Werkstücke mit einer Dicke von 6,3mm
bis zu 25mm eingespannt werden.

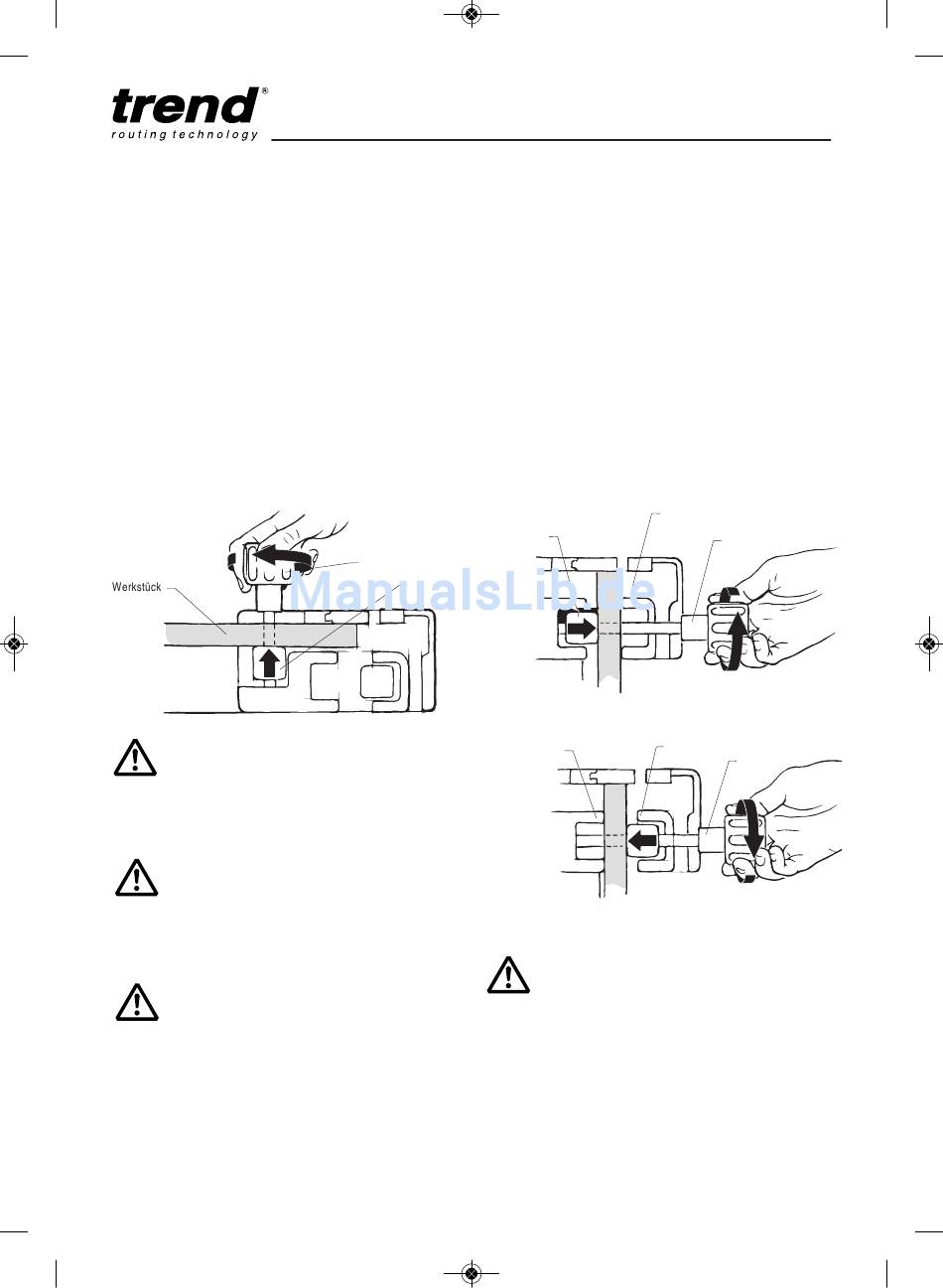

Horizontale Klemmung
Zur Bedienung der horizontalen Klemmung den
Klemm-Drehgriff in einen Innensechskant auf der
Oberseite des Geräts einstecken. Durch
Drehung des Drehgriffs im Uhrzeigersinn wird
das Klemmrohr nach oben gezogen und ein
horizontales Werkstück von unten gegen die
Unterseite der Oberfläche des Gerätekörpers
festgespannt.
VERDECKTE ZINKEN werden in der
HORIZONTALEN Klemmung
eingespannt.
VERDECKTE SCHWALBENSCHWÄNZE
werden senkrecht gegen die
VORDERE SCHIENE festgespannt.
OFFENE ZINKEN und
SCHWALBENSCHWÄNZE werden
senkrecht gegen die HINTERE
SCHIENE festgespannt..
DC400
Vertikale Klemmung
Indem das Klemmrohr in das Innere einer
Schiene zurückgezogen wird, ist eine Klemmung
gegen die entgegengesetzte Schiene möglich.
Diese 'VORDERE' und 'HINTERE' Schiene sind
die beiden feststehenden und unabhängigen
senkrechten Klemmflächen. Jede Klemmfläche
dient einem bestimmten Zweck.
Setzen Sie den Klemm-Drehgriff in einen
Innensechskant an der Vorderseite des Geräts
ein, um die vertikale Klemmung zu betätigen.
Durch Drehung des Drehgriffs im oder gegen
den Uhrzeigersinn wird das Klemmrohr innerhalb
der bzw. zwischen den beiden feststehenden
Schienen vor und zurück bewegt.
Klemmleiste
Drehgriff
Klemmleiste
Vertikale Klemmung gegen die vordere Schiene
hintere Schiene
Vertikale Klemmung gegen die hintere Schiene
Übermäßig festes Einspannen
vermeiden. Gerät nur mit gelöstem
Klemmsystem lagern. Keinen
Inbusschlüssel anstelle des Klemm-
Drehgriffs verwenden. Vor dem Fräsen
Klemm-Drehgriff immer abnehmen.
-7-
vordere Schiene
Drehgriff
Klemmleiste
Drehgriff
