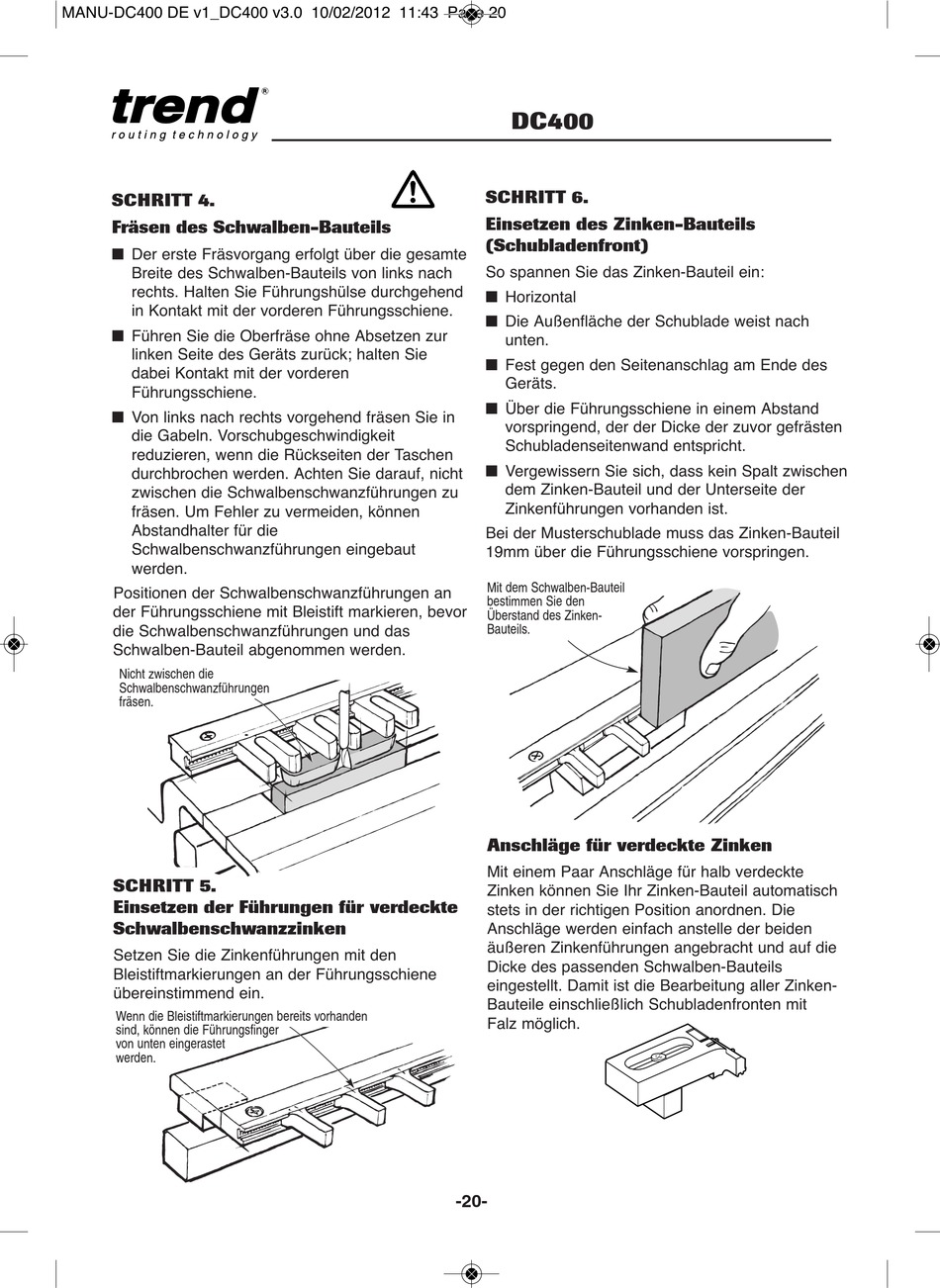

MANU-DC400 DE v1_DC400 v3.0 10/02/2012 11:43 Page 20
SCHRITT 4.
Fräsen des Schwalben-Bauteils
n Der erste Fräsvorgang erfolgt über die gesamte
Breite des Schwalben-Bauteils von links nach
rechts. Halten Sie Führungshülse durchgehend
in Kontakt mit der vorderen Führungsschiene.
n Führen Sie die Oberfräse ohne Absetzen zur
linken Seite des Geräts zurück; halten Sie
dabei Kontakt mit der vorderen
Führungsschiene.
n Von links nach rechts vorgehend fräsen Sie in
die Gabeln. Vorschubgeschwindigkeit
reduzieren, wenn die Rückseiten der Taschen
durchbrochen werden. Achten Sie darauf, nicht
zwischen die Schwalbenschwanzführungen zu
fräsen. Um Fehler zu vermeiden, können
Abstandhalter für die
Schwalbenschwanzführungen eingebaut
werden.
Positionen der Schwalbenschwanzführungen an
der Führungsschiene mit Bleistift markieren, bevor
die Schwalbenschwanzführungen und das
Schwalben-Bauteil abgenommen werden.
Nicht zwischen die
Schwalbenschwanzführungen
fräsen.
SCHRITT 5.
Einsetzen der Führungen für verdeckte
Schwalbenschwanzzinken
Setzen Sie die Zinkenführungen mit den
Bleistiftmarkierungen an der Führungsschiene
übereinstimmend ein.
Wenn die Bleistiftmarkierungen bereits vorhanden
sind, können die Führungsfinger
von unten eingerastet
werden.
DC400
SCHRITT 6.
Einsetzen des Zinken-Bauteils
(Schubladenfront)
So spannen Sie das Zinken-Bauteil ein:
n Horizontal
n Die Außenfläche der Schublade weist nach
unten.
n Fest gegen den Seitenanschlag am Ende des
Geräts.
n Über die Führungsschiene in einem Abstand
vorspringend, der der Dicke der zuvor gefrästen
Schubladenseitenwand entspricht.
n Vergewissern Sie sich, dass kein Spalt zwischen
dem Zinken-Bauteil und der Unterseite der
Zinkenführungen vorhanden ist.
Bei der Musterschublade muss das Zinken-Bauteil
19mm über die Führungsschiene vorspringen.
Mit dem Schwalben-Bauteil
bestimmen Sie den
Überstand des Zinken-
Bauteils.
Anschläge für verdeckte Zinken
Mit einem Paar Anschläge für halb verdeckte
Zinken können Sie Ihr Zinken-Bauteil automatisch
stets in der richtigen Position anordnen. Die
Anschläge werden einfach anstelle der beiden
äußeren Zinkenführungen angebracht und auf die
Dicke des passenden Schwalben-Bauteils
eingestellt. Damit ist die Bearbeitung aller Zinken-
Bauteile einschließlich Schubladenfronten mit
Falz möglich.
-20-
