MANU-DC400 DE v1_DC400 v3.0 10/02/2012 11:43 Page 6
VORBEREITUNG
Montageanleitung

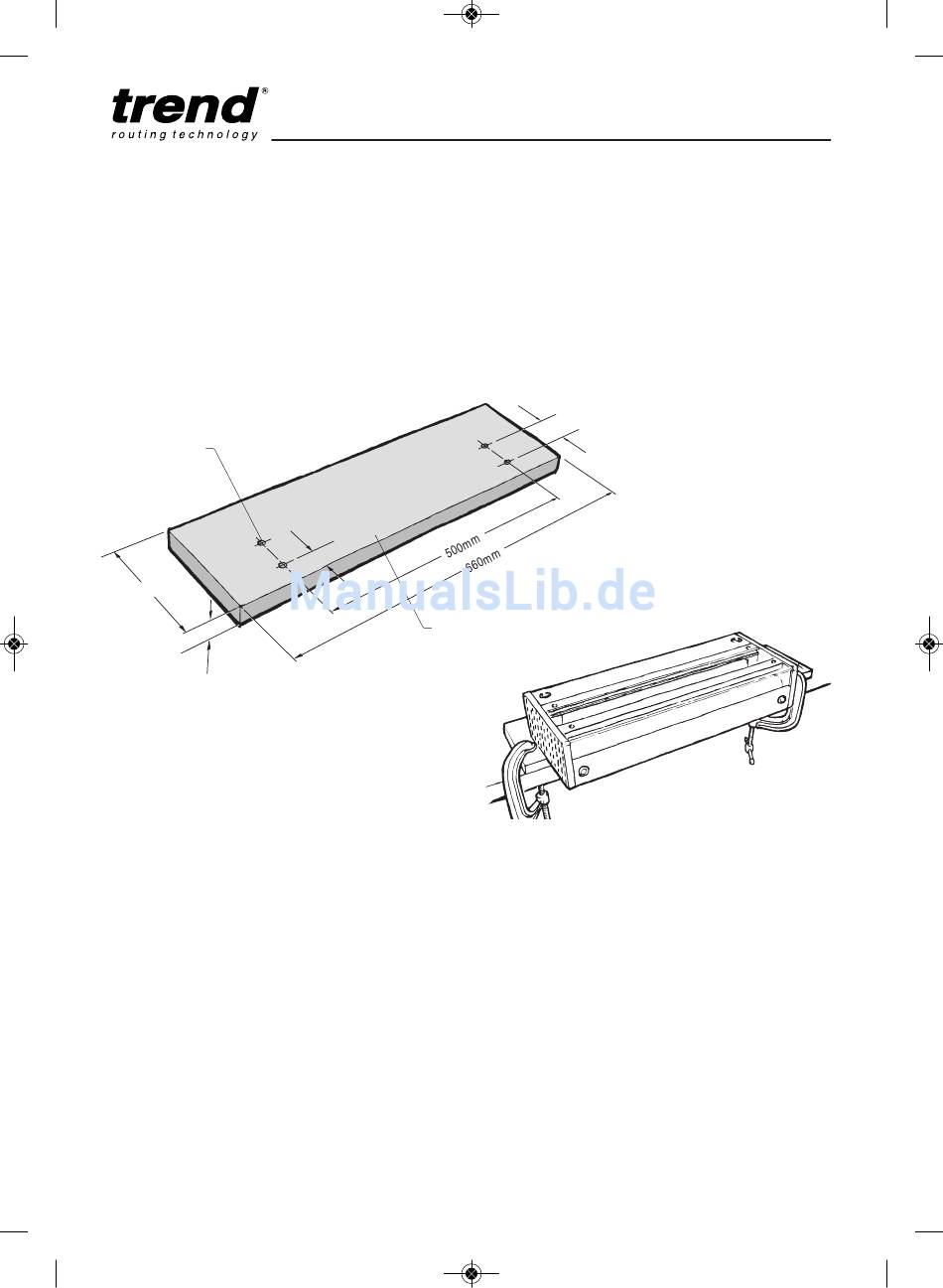

Zur Herstellung einer Grundplatte schneiden Sie
eine12mm oder 19mm starke Sperrholz- oder
MDF-Platte auf die angegebenen Maße zu.
Vier 8 mm-Bohrungen an den gezeigten Positionen
bohren und ansenken. Das Gerät wird mit den
mitgelieferten Befestigungsschrauben angebracht
und die Grundplatte an der Werkbank verschraubt
oder festgeklemmt.
Lochpositionen
15mm
12mm oder 19mm
25mm
Grundplatte aus
Sperrholz oder MDF.
-6-
DC400
54mm
Grundplatte am Arbeitstisch
CLAMP THE SUB BASE TO
festklemmen oder verschrauben.
YOUR WORK SURFACE
