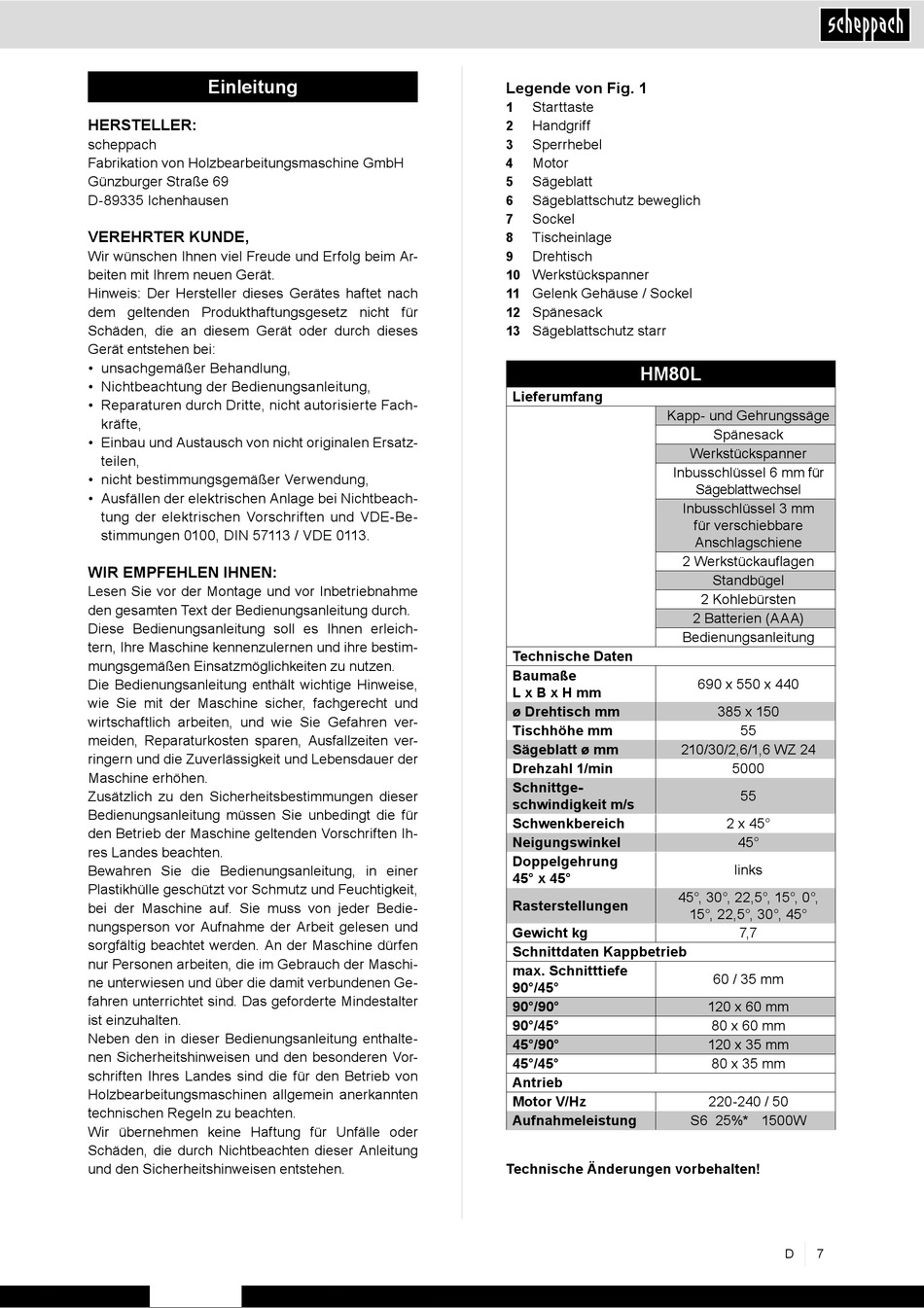

Hersteller; Einleitung - Scheppach HM80L Original Bedienungsanleitung

Einleitung

HERSTELLER:

scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
VEREHRTER KUNDE,
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis: Der Hersteller dieses Gerätes haftet nach
dem geltenden Produkthaftungsgesetz nicht für
Schäden, die an diesem Gerät oder durch dieses
Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen Ersatz-
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE 0113.
WIR EMPFEHLEN IHNEN:
Lesen Sie vor der Montage und vor Inbetriebnahme
den ge samten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleich-
tern, Ihre Ma schine kennenzulernen und ihre bestim-
mungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit der Maschine sicher, fachgerecht und
wirt schaft lich arbeiten, und wie Sie Gefahren ver-
meiden, Reparaturkosten sparen, Ausfallzeiten ver-
ringern und die Zuverlässigkeit und Lebensdauer der
Maschine erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Be trieb der Maschine geltenden Vorschriften Ih-
res Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plas tik hülle geschützt vor Schmutz und Feuchtigkeit,
bei der Maschine auf. Sie muss von jeder Bedie-
nungsperson vor Aufnahme der Arbeit gelesen und
sorgfältig beachtet wer den. An der Maschine dürfen
nur Personen arbeiten, die im Gebrauch der Maschi-
ne unterwiesen und über die damit verbundenen Ge-
fahren unterrichtet sind. Das ge for der te Mindestalter
ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Si cherheitshinweisen und den besonderen Vor-
schriften Ih res Landes sind die für den Betrieb von
Holzbearbeitungs maschinen allgemein anerkannten
technischen Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Legende von Fig. 1
Starttaste
1
Handgriff
2
Sperrhebel
3
Motor
4
5 Sägeblatt
6 Sägeblattschutz beweglich
Sockel
7
Tischeinlage
8
Drehtisch
9
Werkstückspanner
10
Gelenk Gehäuse / Sockel
11
12 Spänesack
13 Sägeblattschutz starr
HM80L
Lieferumfang
Kapp- und Gehrungssäge
Inbusschlüssel 6 mm für
Technische Daten
Baumaße
L x B x H mm
ø Drehtisch mm
Tischhöhe mm
Sägeblatt ø mm
Drehzahl 1/min
Schnittge-
schwindigkeit m/s
Schwenkbereich
Neigungswinkel
Doppelgehrung
45° x 45°
45°, 30°, 22,5°, 15°, 0°,
Rasterstellungen
Gewicht kg
Schnittdaten Kappbetrieb
max. Schnitttiefe
90°/45°
90°/90°
90°/45°
45°/90°
45°/45°
Antrieb
Motor V/Hz
Aufnahmeleistung
Technische Änderungen vorbehalten!
Spänesack
Werkstückspanner
Sägeblattwechsel
Inbusschlüssel 3 mm
für verschiebbare
Anschlagschiene
2 Werkstückauflagen
Standbügel
2 Kohlebürsten
2 Batterien (AAA)
Bedienungsanleitung
690 x 550 x 440
385 x 150
55
210/30/2,6/1,6 WZ 24
5000
55
2 x 45°
45°
links
15°, 22,5°, 30°, 45°
7,7
60 / 35 mm
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
220-240 / 50
S6 25%* 1500W
D 7
