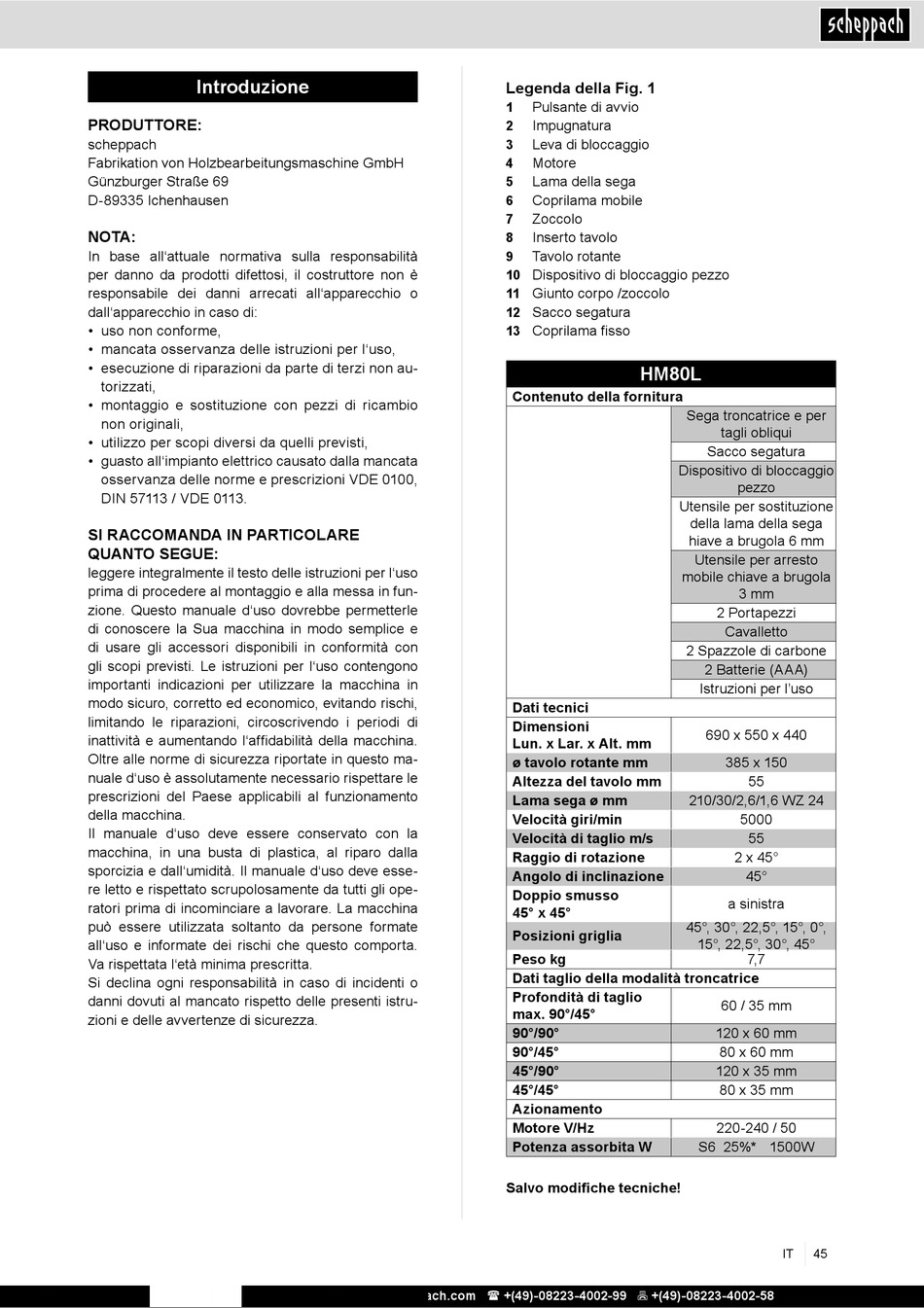

Introduzione

PRODUTTORE:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
NOTA:
In base all'attuale normativa sulla responsabilità
per danno da prodotti difettosi, il costruttore non è
responsabile dei danni arrecati all'apparecchio o
dall'apparecchio in caso di:
• uso non conforme,
• mancata osservanza delle istruzioni per l'uso,
• esecuzione di riparazioni da parte di terzi non au-
torizzati,
• montaggio e sostituzione con pezzi di ricambio
non originali,
• utilizzo per scopi diversi da quelli previsti,
• guasto all'impianto elettrico causato dalla mancata
osservanza delle norme e prescrizioni VDE 0100,
DIN 57113 / VDE 0113.
SI RACCOMANDA IN PARTICOLARE
QUANTO SEGUE:
leggere integralmente il testo delle istruzioni per l'uso
prima di procedere al montaggio e alla messa in fun-
zione. Questo manuale d'uso dovrebbe permetterle
di conoscere la Sua macchina in modo semplice e
di usare gli accessori disponibili in conformità con
gli scopi previsti. Le istruzioni per l'uso contengono
importanti indicazioni per utilizzare la macchina in
modo sicuro, corretto ed economico, evitando rischi,
limitando le riparazioni, circoscrivendo i periodi di
inattività e aumentando l'affidabilità della macchina.
Oltre alle norme di sicurezza riportate in questo ma-
nuale d'uso è assolutamente necessario rispettare le
prescrizioni del Paese applicabili al funzionamento
della macchina.
Il manuale d'uso deve essere conservato con la
macchina, in una busta di plastica, al riparo dalla
sporcizia e dall'umidità. Il manuale d'uso deve esse-
re letto e rispettato scrupolosamente da tutti gli ope-
ratori prima di incominciare a lavorare. La macchina
può essere utilizzata soltanto da persone formate
all'uso e informate dei rischi che questo comporta.
Va rispettata l'età minima prescritta.
Si declina ogni responsabilità in caso di incidenti o
danni dovuti al mancato rispetto delle presenti istru-
zioni e delle avvertenze di sicurezza.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Legenda della Fig. 1
Pulsante di avvio
1
Impugnatura
2
Leva di bloccaggio
3
Motore
4
5 Lama della sega
6 Coprilama mobile
Zoccolo
7
Inserto tavolo
8
Tavolo rotante
9
Dispositivo di bloccaggio pezzo
10
Giunto corpo /zoccolo
11
12 Sacco segatura
13 Coprilama fisso
HM80L
Contenuto della fornitura
Dispositivo di bloccaggio
Utensile per sostituzione
Dati tecnici
Dimensioni
Lun. x Lar. x Alt. mm
ø tavolo rotante mm
Altezza del tavolo mm
Lama sega ø mm
Velocità giri/min
Velocità di taglio m/s
Raggio di rotazione
Angolo di inclinazione
Doppio smusso
45° x 45°
Posizioni griglia
Peso kg
Dati taglio della modalità troncatrice
Profondità di taglio
max. 90°/45°
90°/90°
90°/45°
45°/90°
45°/45°
Azionamento
Motore V/Hz
Potenza assorbita W
Salvo modifiche tecniche!
Sega troncatrice e per
tagli obliqui
Sacco segatura
pezzo
della lama della sega
hiave a brugola 6 mm
Utensile per arresto
mobile chiave a brugola
3 mm
2 Portapezzi
Cavalletto
2 Spazzole di carbone
2 Batterie (AAA)
Istruzioni per l'uso
690 x 550 x 440
385 x 150
55
210/30/2,6/1,6 WZ 24
5000
55
2 x 45°
45°
a sinistra
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
7,7
60 / 35 mm
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
220-240 / 50
S6 25%* 1500W
