MONTAGEANLEITUNG

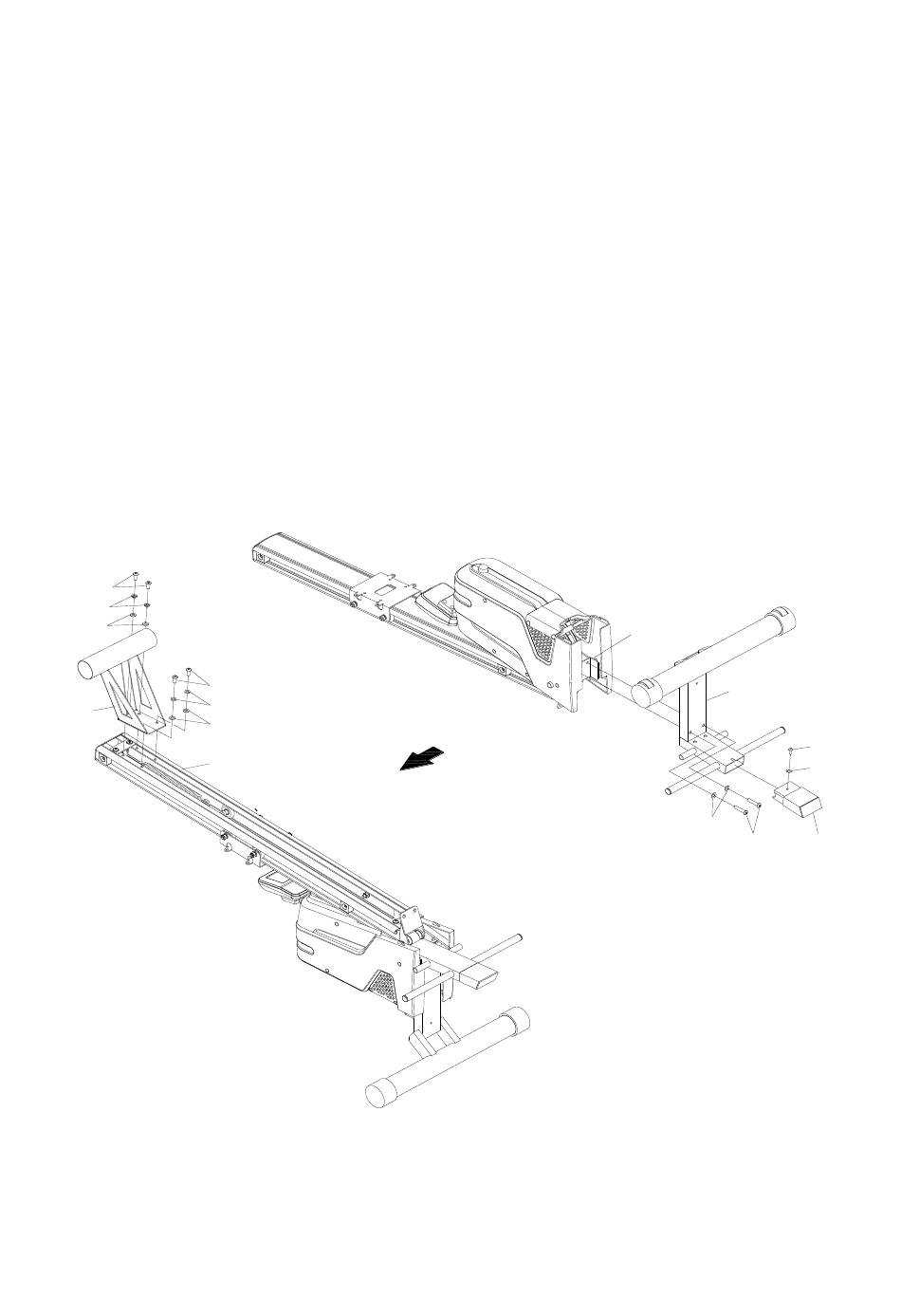

SCHRITT 1
Das Hauptteil des Rudergeräts wie in Abbildung A positionieren.
Die HINTERE STÜTZE (5) in den GRUNDRAHMEN (3) einsetzen und mit
RUNDKOPFSCHRAUBEN (M6 × 15 mm) (63) und UNTERLEGSCHEIBEN (M6) (64) fixieren.
Den GRUNDRAHMEN (3) mit RUNDKOPFSCHRAUBEN (M8 × 40 mm) (84) und
UNTERLEGSCHEIBEN (M8) (62) am
SCHRITT 2
Wie in Abbildung B dargestellt das Hauptteil des Rudergeräts umdrehen. Die HINTERE
BODENSTÜTZE
SICHERUNGSSCHEIBEN (M8) (61) und UNTERLEGSCHEIBEN (M8) (62) an der
FÜHRUNGSSCHIENE (48) montieren.
60
61
62
2
B.
MONTAGEWINKEL (11)
(2)
mit
RUNDKOPFSCHRAUBEN
60
61
62
48
montieren.
(M8
4
×
15
mm)
A.
11
3
62
84
(60),
63
64
5
